本标准规定了推闩式逃生门锁的术语和定义、分类、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于安装在疏散门上的推闩式逃生门锁。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）
GB/T 5907 消防基本术语 第一部分
GB/T 7633 门和卷帘的耐火试验方法
GB/T 9969 工业产品使用说明书 总则
GB 16838-2005 消防电子产品 环境试验方法及严酷等级
GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
QB/T 3836-1999 锁具测试方法
GB/T 5907、GB/T 7633和QB/T 3836-1999中界定的以及下列术语和定义适用于本文件。
3.1
推闩式逃生门锁 push-bar emergency exit lock
安装在疏散门逃生方向一侧，通过人力推压门闩方式实现逃生方向开启功能的锁具。包括推闩式机械逃生门锁、推闩式联动报警逃生门锁和推闩式非联动报警逃生门锁。
3.1.1
推闩式机械逃生门锁 mechanical push-bar emergency exit lock
仅具有通过机械装置实现启闭功能的推闩式逃生门锁，不附带自身电子报警功能以及与火灾报警控制器或消防联动控制器的联动报警功能。
3.1.2
推闩式联动报警逃生门锁 linkage-controlled push-bar emergency exit lock with alarm
具有通过机械装置实现启闭功能，并附带自身电子报警功能以及与火灾报警控制器或消防联动控制器联动报警功能的推闩式逃生门锁。
3.1.3
推闩式非联动报警逃生门锁 non-linkage-controlled push-bar emergency exit lock with alarm
具有通过机械装置实现启闭功能，并附带自身电子报警功能，但不附带与火灾报警控制器或消防联动控制器联动报警功能的推闩式逃生门锁。
4.1 按使用功能分为：
a）推闩式机械逃生门锁，代号为J；
b）推闩式联动报警逃生门锁，代号为BL；
c）推闩式非联动报警逃生门锁，代号为B。
4.2 按耐火性能分为：
a）具有耐火性能的推闩式逃生门锁，可安装在防火门上使用，代号为F口，“口”表示推闩式逃生门锁的耐火时间，单位为小时（h），保留两位小数。
b）不具有耐火性能的推闩式逃生门锁，不能安装在防火门上使用，无代号。
4.3 按使用寿命可靠性分为：
a）寿命可靠性满足30万次为I级，代号为I；
b）寿命可靠性满足20万次为II级，代号为II；
c）寿命可靠性满足10万次为II级，代号为II。

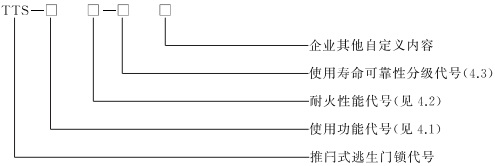

4.4 型号编制方法如下：
示例1：TTS-JF1.50-IIx表示推闩式机械逃生门锁，耐火性能为1.50h，寿命可靠性级别为II级，企业自定义产品代号为x。
示例2：TTS-B-Ix表示推日式非联动报警逃生门锁，无耐火性能，寿命可靠性级别为I级，企业自定义产品代号为x。
5.1 推闩式机械逃生门锁
5.1.1 一般要求
5.1.1.1 推闩式机械逃生门锁（以下简称门锁）的外形及内部结构应符合其设计图纸要求。
5.1.1.2 门锁部件中采用定型产品的，其质量应符合相关国家标准或行业标准的规定。
5.1.2 外观质量
5.1.2.1 门锁表面应光洁，涂层应均匀，外露部位不应有明显裂痕、斑点、起泡、剥落、划痕等缺陷。
5.1.2.2 门锁的标志应符合8.1的规定。
5.1.3 结构
5.1.3.1 门锁的各种铆接及焊接件应紧固无松动。
5.1.3.2 门锁不应有限制锁舌正常动作的固定机构。
5.1.3.3 在逃生方向，门锁的开启方式应仅使用人力推压方式。
5.1.3.4 在非逃生方向，门锁的开启机构不应影响其在逃生方向的正常使用。
5.1.4 基本尺寸
5.1.4.1 门锁的总长度不应小于所安装疏散门门扇宽度的2/3，且不应影响疏散门的正常开启和关闭。
5.1.4.2 门锁开启机构的手柄应醒目，其长度不应小于所安装疏散门门扇宽度的1/2。
5.1.5 配合尺寸
5.1.5.1 门锁的锁舌与锁孔的配合间隙不应大于1.0mm。
5.1.5.2 门锁的锁舌正常伸出壳体的长度不应小于12mm。
5.1.5.3 门锁的锁舌缩进壳体后，锁舌前端面应与壳体前端面相平，两平面高低差不应大于0.5mm。
5.1.6 灵活度
5.1.6.1 门锁的启、闭机构工作应灵活，无卡阻现象。
5.1.6.2 门锁的锁舌开启灵活，轴向静压力应为3N～12N。
5.1.7 开启性能
5.1.7.1 门锁应能可靠开启，无负载状态下开启机构手柄中部法线方向上的开启力不应大于70N。
5.1.7.2 安装门锁的疏散门处于关闭状态，在疏散门门扇中部沿门锁开启的施力方向施加1100N的静推力（即外加负载）后，门锁开启机构手柄中部法线方向上的开启力不应大于220N。
5.1.8 牢固度
5.1.8.1 门锁的锁舌在承受1000N侧向静载荷、历时30s的作用后，应能正常使用。
5.1.8.2 安装门锁的疏散门，在疏散方向且逃生门锁未开启时，疏散门中部承受1780N静推力，不能开启。
5.1.8.3 门锁壳体应有足够的机械强度和刚度，经110N的压力及2.65J的冲击强度试验后，不应产生永久变形和损坏。
5.1.9 使用寿命可靠性
使用寿命可靠性等级为I、II、II级的门锁分别经过30万次、20万次和10万次循环动作后，应能正常使用，其开启性能应满足5.1.7的规定，牢固度应满足5.1.8的规定。
5.1.10 耐火性能
安装在防火门上使用的推闩式逃生门锁不应影响防火门的耐火性能，在其型号明示的耐火时间内进行耐火性能试验时，推闩式逃生门锁应符合下列要求：
