本标准规定了法兰连接尺寸和密封面符合GB/T 2501、CB/T 4196规定的船用法兰消火栓(以下简称消火栓)的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于介质为淡水、海水消防管路系统用消火栓的设计、制造和验收。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 600-2008 船舶管路阀件通用技术条件
GB/T 1176-2013 铸造铜及铜合金
GB/T 1184-1996 形状和位置公差 未注公差值
GB/T 1220-2007 不锈钢棒
GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差
GB/T 1958 产品几何技术规范(GPS)几何公差 检测与验证
GB/T 2031-2018 船用消防接头
GB/T 2501 船用法兰连接尺寸和密封面
GB/T 5231-2012 加工铜及铜合金牌号和化学成分
GB/T 5574-2008 工业用橡胶板
GB/T 16253-1996 承压钢铸件
CB/T 3927 船用铸造阀件壁厚
CB/T 4196 船用法兰 连接尺寸和密封面
3.1 型式
消火栓的型式规定如下:
AS型-法兰连接尺寸符合GB/T 2501的直通型消火栓。
A型-法兰连接尺寸符合CB/T4196的直通型消火栓。
BS型-法兰连接尺寸符合GB/T 2501的直角型消火栓。
B型-法兰连接尺寸符合CB/T 4196的直角型消火栓。
3.2 基本参数
消火栓的基本参数见表1。
表1 消火栓的基本参数
型式 | 公称压力 PN | 工作压力P MPa | 公称尺寸DN |
AS | 16 | 1.6 | 40、50、65 |
A | |||
BS | |||
B | |||
B | - | 3.0 |
3.3 结构和尺寸
3.3.1 公称压力PN16的AS型、BS型消火栓的结构和基本尺寸见图1和表2。

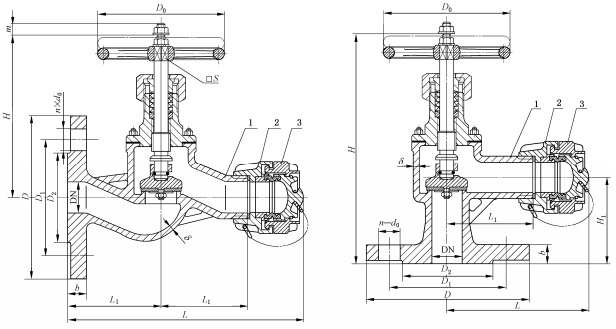

a)软密封消火栓
图1 AS型、A型、BS型、B型消火栓

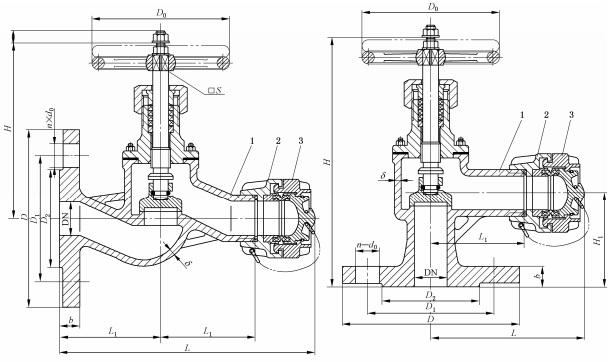

b) 硬密封消火栓
说明:
1-消防阀:
2-消防接头;
3-接头封盖。
图1(续)
表2 AS型、BS型消火栓的基本尺寸
公称 尺寸 DN | 外形尺寸/mm | 阀体 壁厚 8/ mm | 法兰连接尺寸/mm | 手轮/mm | 升程 m/ mm | 理论质量/kg | |||||||||||||||||
L | L1 | H | L2 | H1 | D | D1 | D2 | b | d0 | n | Th. | D0 | S | AS型 | BS型 | ||||||||
AS 型 | BS 型 | AS 型 | BS 型 | AS 型 | BS 型 | 铜 | 不锈 钢 | 铜 | 不锈 钢 | ||||||||||||||
40 | 240 | 134 | 85 | 70 | 167 | 140 | 90 | 70 | 5 | 150 | 110 | 88 | 16 | 18 | 4 | M16 | 120 | 11 | 14 | 7.25 | 6.58 | 6.65 | 6.03 |
50 | 258 | 145 | 80 | 170 | 100 | 80 | 165 | 125 | 102 | 17 | 16 | 8.94 | 8.11 | 8.27 | 7.51 | ||||||||
65 | 294 | 170 | 100 | 95 | 200 | 170 | 120 | 90 | 6 | 185 | 145 | 122 | 140 | 12 | 20 | 10.7 | 9.71 | 10.3 | 9.34 |
3.3.2 公称压力PN16的A型、B型消火栓的结构和基本尺寸见图1和表3。
表3 A型、B型消火栓的基本尺寸
公称 尺寸 DN | 外形尺寸/mm | 阀体 壁厚 8/ mm | 法兰连接尺寸/mm | 手轮/mm | 升程 m/ mm | 理论质量/kg | |||||||||||||||||
L | L1 | H | L2 | H1 | D | D: | D2 | b | d0 | n | Th. | D0 | S | A型 | B型 | ||||||||
A 型 | B 型 | A 型 | B 型 | A 型 | B 型 | 铜 | 不锈 钢 | 铜 | 不锈 钢 | ||||||||||||||
40 | 240 | 134 | 85 | 70 | 167 | 140 | 90 | 70 | 5 | 125 | 93 | 74 | 14 | 15 | 6 | M14 | 120 | 11 | 14 | 6.25 | 5.67 | 5.75 | 5.22 |
50 | 258 | 145 | 80 | 170 | 100 | 80 | 135 | 103 | 84 | 16 | 7.82 | 7.12 | 7.27 | 6.60 | |||||||||
65 | 294 | 170 | 100 | 95 | 200 | 170 | 120 | 90 | 6 | 155 | 123 | 104 | 140 | 12 | 20 | 9.80 | 8.89 | 9.40 | 8.53 |
3.3.3 工作压力P为3.0MPa的B型消火栓的结构尺寸见图2和表4。
以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
