1 范围

      本部分规定了卡式消防接口的型式、规格和基本参数。

      本部分适用于消防供水系统中的卡式消防水带接口、管牙接口、闷盖和异径接口（以下简称接口）。

2 规范性引用文件

      下列文件中的条款通过GB 12514的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差

3 接口的型式和规格

      接口的型式和规格应符合表1的规定。

表 1

4 接口的结构

      接口的结构应符合图1～图5的规定。

5 基本尺寸

5.1 各种接口的基本尺寸及其偏差应符合表2的规定。未注尺寸应符合GB/T 1804-2000粗糙c级的要求。

5.2 异径接口的两端的基本尺寸应与相应的KDK型的基本尺寸相同，长度尺寸应能满足配合要求。

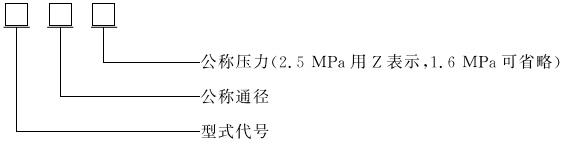

5.3 标记方法

      示例：

      公称压力为2.5MPa，公称通径为65mm的水带接口标记为KDK65Z。

      公称压力为1.6 MPa，公称通径为80mm的管牙雌接口标记为KYK80。

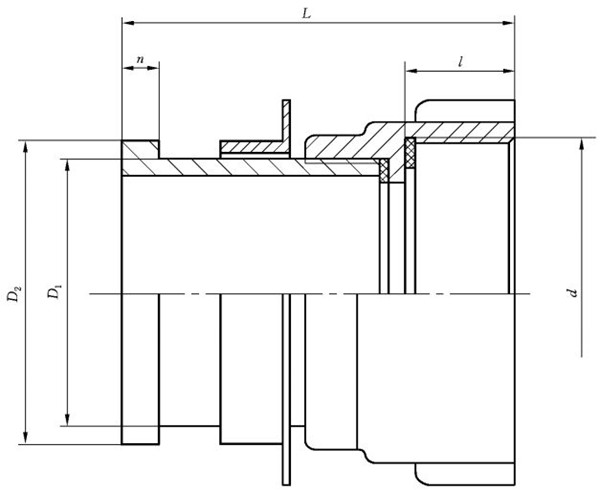

图1 KDK型水带接口

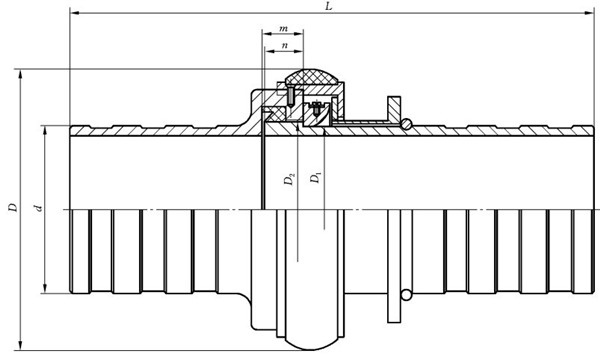

图2 KYK型管牙雌接口

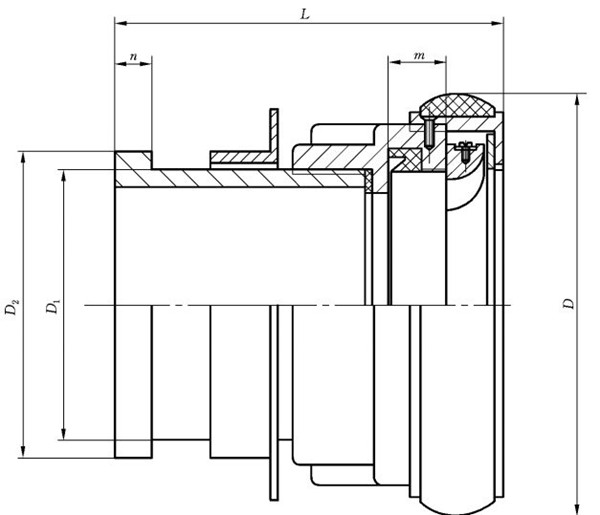

图3 KYKA型管牙雄接口

图4 KJK型异径接口
