GB 12514.2-2006 消防接口第2部分：内扣式消防接口型式和基本参数

本部分规定了内扣式消防接口的型式和基本参数。

本部分适用于消防供水系统中的内扣式消防水带接口、吸水管接口、管牙接口、闷盖、内螺纹固定接口、外螺纹固定接口、异径接口（以下简称接口）。

本部分不适用于钢带冲制的接口。

下列文件中的条款通过GB12514的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差

接口的型式和规格应符合表1的规定。

表 1

接口型式		规格		适用介质
名称	代号	公称通径／mm	公称压力／MPa
水带接口	KD	25、40、50、65、80、100、125、135、150	1.6 2.5	水、泡沫混合液
	KDN
管牙接口	KY
闷盖	KM
内螺纹固定接口	KN
外螺纹固定接口	KWS
	KWA
异径接口	KJ	两端通径可在通径系列内组合
注：KD表示外箍式连接的水带接口。KDN表示内扩张式连接的水带接口。KWS表示地上消火栓用外螺纹固定接口。KWA表示地下消火栓用外螺纹固定接口。

接口的结构应符合图1～图8的规定。

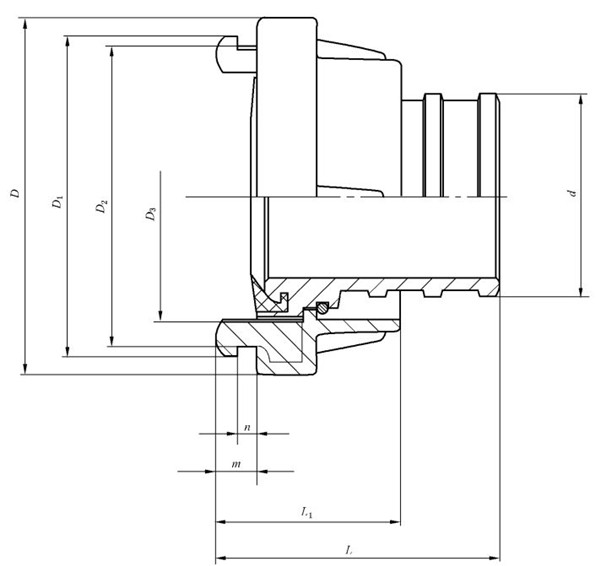

图1 KD型水带接口

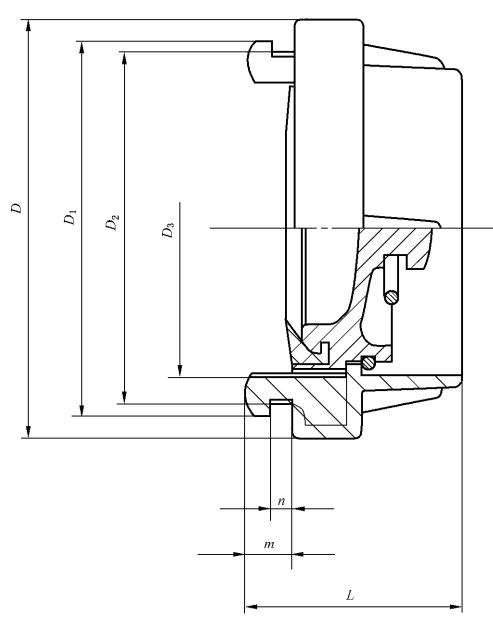

图2 KDN型水带接口

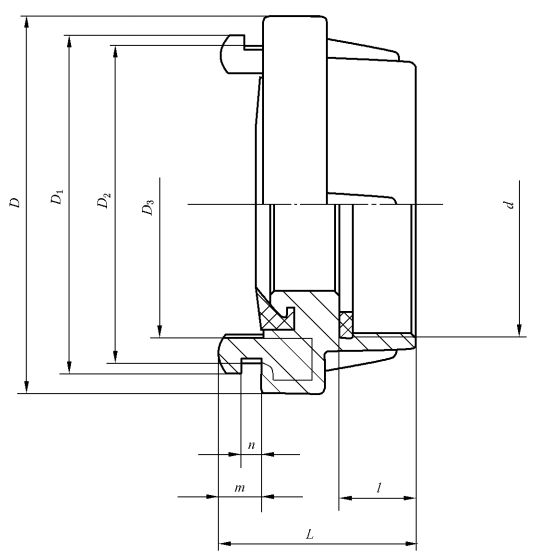

图3 KY型管牙接口


图4 KM型闷盖

以上为标准部分内容，可点击下方链接下载标准原文：
