GB 12514.4-2006 消防接口 第4部分：螺纹式消防接口型式和基本参数
- 发表时间：2022-11-06
- 来源：共立消防
- 人气：
1 范围
本部分规定了螺纹式消防接口的型式、规格和基本参数。
本部分适用于消防供水系统中的螺纹式消防吸水管接口、闷盖和同型接口（以下简称接口）。
2 规范性引用文件
下列文件中的条款通过GB12514的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 1804-2000 一般公差 未注公差的线性和角度尺寸的公差
3 接口的型式和规格
接口的型式规格及适用介质见表1。
表 1
接口型式 | 规 格 | 适用介质 | ||
名 称 | 代 号 | 公称通径/mm | 公称压力/MPa | |
吸水管接口 | KG | 90、100、125、150 | 1.0 1.6 | 水 |
闷盖 | KA | |||
同型接口 | KT | |||
4 接口的结构
接口的结构应符合图1～图3的规定。
5 基本尺寸
5.1 各种接口的基本尺寸及偏差应符合表2的规定。未注尺寸应符合GB/T 1804-2000粗糙c级的要求。
5.2 标记方法

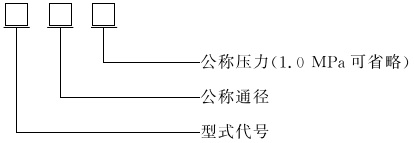

示例：公称压力为1.0 MPa、公称通径为100mm的吸水管接口标记为KG100。
a）总图
b）雄接头

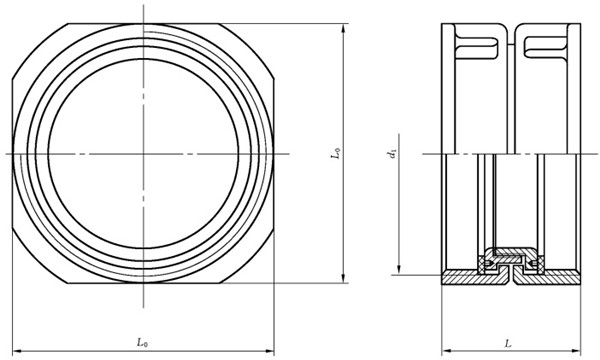

图1 KG型吸水管接口

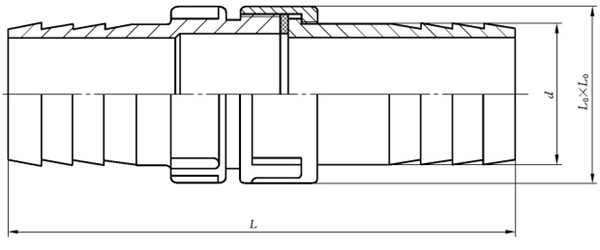

图2 KA型闷盖

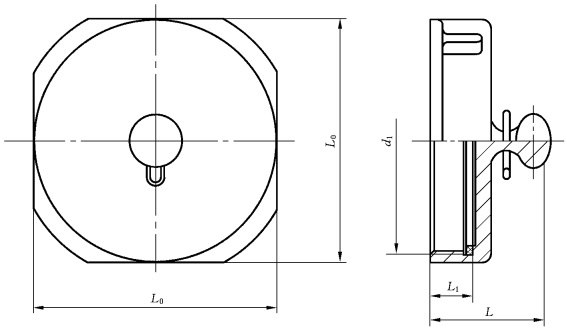

图3 KT型同型接口
表2 螺纹式消防接口的基本尺寸表 单位为毫米
公称通径 | 90 | 100 | 125 | 150 | |
d | KG | 103 | 113 | 122.5 | 163 |
P | KA KG KT | M125×6 | M150×6 | M170×6 | |
L | KG | ≥310 | ≥315 | ≥320 | ≥360 |
KA | ≥59 | ≥59 | ≥59 | ≥59 | |
KT | ≥113 | ≥113 | ≥113 | ≥113 | |
L | KA KG KT | 24 | |||
Lo | 140×140 | 166×166 | 190×190 | ||
以上为标准部分内容，可点击下方链接下载标准原文：
