1 范围

      本标准规定了卡瓦式止浆塞（以下简称为止浆塞）的基本参数和型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存。

      本标准适用于矿山地面预注浆工程用卡瓦式止浆塞。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 231.1 金属布氏硬度试验 第1部分：试验方法（GB/T 231.1-2002,eqv ISO 6506-1:1999(E) ）

      GB/T 531 橡胶袖珍硬度计压入硬度试验方法（GB/T 531-1999,idt ISO 7619:1986 ）

      GB/T699 优质碳素结构钢

      GB/T 700 碳素结构钢（GB/T 700-1988, neg DIN 630:1987）

      GB/T 6037 硫化橡胶高温拉伸强度和扯断伸长率的测定

      GB/T 10111 利用随机数骰子进行随机抽样的方法

      MT/T 521-2006 煤矿坑道钻探用常规钻杆

      YB/T 5052 金刚石岩芯钻探用无缝钢管

3 基本参数和型号

3.1 止浆塞的结构型式

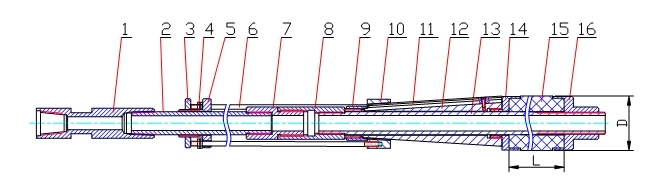

      止浆塞的结构型式及主要零部件名称，见图1。

1－母锁接头；2－上芯管；3－挡盘；4－螺母；5－连接盘；6－拉杆；7－反丝公锁接头；8－反丝母锁接头；

9－限位螺母；10－卡瓦；11－轨道；12－锥体；13－下芯管；14－上托盘；15－胶筒；16－下托盘

图1 止浆塞结构

3.2 基本参数

      止浆塞基本参数见表1。

表1 止浆塞基本参数

3.3 型号

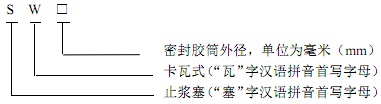

      止浆塞的型号编制方法如下：

      示例：SW115—表示卡瓦式止浆塞，密封胶筒外径为Ø115mm。

4 技术要求

4.1 制造要求

      止浆塞应符合本标准要求，并按经规定程序批准的图样及技术文件制造。

4.2 材料要求

4.2.1 胶筒采用橡胶，胶筒硬度宜为Shore A（75~90），拉伸强度大于20MPa，扯断伸长率大于300%，残余变形小于2％。

4.2.2 用于制造止浆塞的优质碳素结构钢、碳素结构钢、无缝钢管应符合GB/T700、GB/T699、YB/T 5052的规定。

4.2.3 锁接头及反丝锁接头的材料应符合YB/T 5052的规定。

4.2.4 卡瓦的表面调质硬度应为HB220～HB250。

4.3 性能要求

4.3.1 止浆塞各零件应符合图纸要求，无破损，锈蚀。

4.3.2 止浆塞胶筒表面不得有气泡、裂纹、孔眼、缺胶等缺陷。

4.3.3 止浆塞锥体锥度为1:16，锥面长度为320mm。

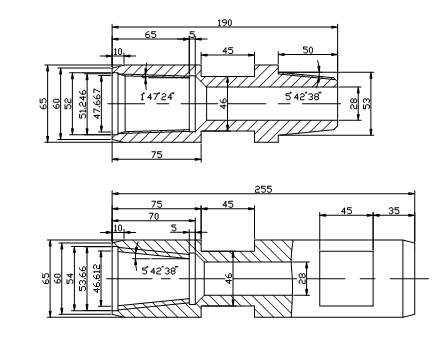

4.3.4 锁接头应按图2所示尺寸制造。

4.3.5 芯官与锁接头的螺纹应符合MT/T 521-2006中关于整体型钻杆螺纹的规定。

4.3.6 止浆塞应能可靠地初封和解封，初封时应能承受30kN拉力。

4.3.7 止浆塞承压能力应能达到25MPa，各密封处不得有渗漏现象。

图2 锁接头结构及尺寸图

4.4 装配要求

4.4.1 三块卡瓦的大端端面应位于同一平面，公差为2mm。

4.4.2 卡瓦位于锥体最大端时，三块卡瓦形成的外圆直径应大于胶筒直径（10~15）mm；卡瓦位于锥体最小端时，三块卡瓦形成的外圆直径应小于胶筒直径。

4.4.3 止浆塞装配后，锥体表面涂抹适量黄油。在垂直状态下，卡瓦应能从锥体小端同步自由滑落至大端，无卡阻现象。

5 试验方法

5.1 材料检测

      止浆塞所用胶筒材料及金属材料的质量检测按质量保证书、试验单验收，如需分析验证，应按国家有关标准规定进行取样检测。

5.2 外形尺寸测量

      采用卷尺测量胶筒长度、锥体长度；采用钢板尺及卡钳测量胶筒外径、锥体大小端直径；采用钢板尺测量卡瓦厚度；采用游标卡尺测量拉杆直径。

5.3 装配质量检测

5.3.1 立起止浆塞，向上拉动连接盘，使卡瓦沿轨道滑动至顶端，放开连接盘，卡瓦能同步自由落下，往返三次。

5.3.2 立起止浆塞，使卡瓦位于锥体最大端和最小端，分别测量三块卡瓦形成的最大和最小外切圆直径。

5.4 性能试验

5.4.1 试验条件

      试验条件如下：

      a）介质：水；

      b）试验设备：专用试验台、试验套筒、注浆头、试压泵、拉力计、压力表和专用工具等。

      其中：

      试验套筒：采用厚壁无缝钢管，耐压40MPa，内径等于胶筒直径加5mm；

      注浆头：耐压40MPa；

      试压泵：最高工作压力40MPa；

      拉力计：量程50kN；

      压力表：量程40MPa，精度1MPa。

5.4.2 试验装置

      试验装置应符合国家相关安全标准，并应符合下列要求：

      a）试验装置原理如图3和图4所示；

      b）注浆头由提引器、公锁接头、三通和快速接头组成。它上面通过提引器与提升装置连接，下面通过公锁接头与止浆塞连接，侧面通过快速接头与试压泵连接，提引器内有压力轴承，用于止浆塞解封过程中注浆头的旋转。
