MT 687-2009 煤矿井下用空气压缩机
- 发表时间:2022-10-18
- 来源:共立消防
- 人气:
1 范围
本标准规定了煤矿井下用空气压缩机的分类和命名、要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存。
本标准适用于煤矿井下用空气压缩机(以下简称“空压机”)。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 150 钢制压力容器
GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分 通用要求(eqv IEC 60079-0:1998)
GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分 隔爆型“d”(eqv IEC 60079-1:1990)
GB 3836.4-2000 爆炸性气体环境用电气设备 第4部分 本质安全型“i”(eqv IEC 60079-11:1999)
GB/T 3853 容积式压缩机验收试验(GB/T 3853-1998,eqv ISO 1217:1996)
GB/T 4980 容积式压缩机噪声的测定
GB/T 5330 工业用金属丝编织方孔筛网
GB/T 7777 容积式压缩机机械振动测量与评价
GB 9969.1 工业产品使用说明书 总则
GB/T 10111 利用随机数骰子进行随机抽样的方法
GB 10892 固定的空气压缩机 安全规则和操作规程(GB 10892-1989,eqv ISO5388:1981)
GB/T 13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则
GB/T 15487 容积式压缩机流量测量方法
JB/T 6441 压缩机用安全阀
JB/T 7663.1 容积式压缩机包装技术条件
JB/T 7663.2 容积式压缩机涂漆技术条件
JB/T 8867 固定的往复活塞空气压缩机 储气罐
AQ 1043-2007 矿用产品安全标志标识
MT 113 煤矿井下用聚合物制品阻燃抗静电通用试验方法和判定规则
MT 244.1 煤矿窄轨车辆连接件 连接链
MT 244.2 煤矿窄轨车辆连接件 连接插销
MT 374 阻燃抗静电三角带安全性 试验方法和判定规则
MT 818.5 煤矿用阻燃电缆 第1单元:煤矿用移动类阻燃电缆 第5部分:额定电压0.66/1.14kV及以下移动软电缆
《压力容器安全技术检察规程》(1999年)
《煤矿安全规程》国家安全生产监督管理总局(2006年)
3 分类和命名
3.1 分类
3.1.1 空压机按底架类型分为移动式(按移动方式分为轮轨式、轮胎式、滑橇式)和固定式(按基础类型分为基础式、无基础式)。
3.1.2 空压机按结构型式分为往复活塞式(简称活塞式)、滑片式、双螺杆式、单螺杆式。
3.1.3 空压机按冷却方式分为风冷式、水冷式。
3.1.4 煤矿用空压机按结构型式与底架类型特征,产品类型归结为煤矿用双螺杆式(或活塞式、滑片式、单螺杆式)移动空气压缩机和煤矿用双螺杆式(或活塞式、滑片式、单螺杆式)固定空气压缩机。
3.2 型号

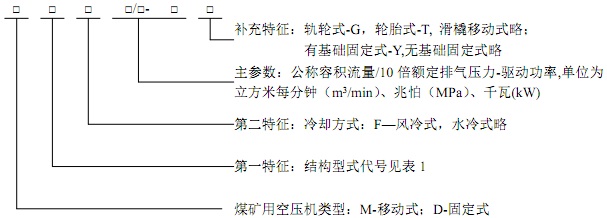

3.2.1 空压机型号表示方法如下:
表1 结构型式代号
结构型式 | 往复活塞式空压机 | 滑片式 | 双螺杆式 | 单螺杆式 | ||||
V型 | W型 | L型 | 扇型 | 立式 | ||||
代号 | V | W | L | S | Z | HP | LG | OG |
示例1:公称容积流量为6m3/min、额定排气压力为0.7MPa、驱动电机功率为37 kW、冷却方式为水冷、移动方式为轨轮的煤矿用滑片式移动空气压缩机,其型号表示为MHP6/7-37G。
示例2:公称容积流量为8m3/min、额定排气压力为1.0MPa、驱动电机功率为75 kW、冷却方式为风冷的有基础煤矿用双螺杆式固定空气压缩机,其型号表示为DLGF8/10-75Y。
3.2.2 空压机主参数的数据应按3.3条规定的数值选取,但是,当空压机在额定排气压力、规定驱动功率下的容积流量大于3.3条所示规定值的5%时,允许将实际公称流量按两位有效数字标记在空压机型号的主参数中。
3.3 基本参数
空压机基本参数分别见表2、表3、表4、表5。
表2 往复活塞式空压机基本参数
驱动电机 功率,kW | 额定排气压力,MPa | ||
0.7(0.8) | 1.0 | 1.25 | |
公称容积流量,m3/min | |||
18.5 | 3.0 2.6* (2.8 2.5*) | 2.5 2.2* | 2.2 2.0* |
22 | 3.6 3.2* (3.4 3.0*) | 3.0 2.6* | 2.6 2.4* |
30 | 4.8 4.2* (4.5 4.0*) | 4.0 3.6* | 3.4 3.2* |
37 | 6.0 5.3* (5.6 5.0*) | 5.0 4.5* | 4.2 4.0* |
45 | 7.1 6.3* (6.7 6.0*) | 6.0 5.3* | 5.0 4.6* |
55 | 9.5 8.5* (9.0 8.0*) | 8.0 7.1* | 6.7 6.0* |
(63) | 11 10* (10 9.5*) | 9.0 8.0* | 8.0 7.1* |
75 | 13 12* (12 11*) | 10 9.5* | 9.0 8.5* |
90 | 16 (15) | 13 | 11 |
110 | 19 (18) | 15 | 13 |
表2(续)
驱动电机 功率,kW | 额定排气压力,MPa | ||
0.7(0.8) | 1.0 | 1.25 | |
公称容积流量,m3/min | |||
132 | 22 (20) | 18 | 16 |
160 | 28 (26) | 22 | 20 |
200 | 35 (32) | 28 | 25 |
250 | 42 (40) | 34 | 30 |
315 | 56 (53) | 46 | 40 |
注1:括号内数值为非优先选用值,表2~表15中括号内数值含义同本表。 注2:带*号数字表示无油或风冷空压机的值。 |
表3 滑片式空压机基本参数
驱动电机 功率,kW | 额定排气压力,0.7MPa | |||
额定转速:≤1500r/min | 额定转速:>1500r/min | |||
公称容积流量,m3/min | ||||
水冷 | 风冷 | 水冷 | 风冷 | |
18.5 | 2.3 | 2.2 | 2.2 | 2.1 |
22 | 2.8 | 2.7 | 2.6 | 2.5 |
30 | 3.8 | 3.7 | 3.6 | 3.4 |
37 | 4.8 | 4.6 | 4.5 | 4.4 |
45 | 5.7 | 5.6 | 5.5 | 5.3 |
55 | 7.1 | 7.0 | 6.9 | 6.7 |
(63) | 8.4 | 8.0 | 7.8 | 7.5 |
75 | 10 | 9.5 | 9.3 | 9.0 |
90 | 13 | 12 | 12 | 11 |
110 | 16 | 15 | 15 | 14 |
132 | 19 | 18 | 18 | 17 |
160 | 22 | 21 | 21 | 20 |
注:风冷空压机风扇不由主电机驱动时,公称容积流量按水冷空压机参数选。 |
表4 双螺杆式空压机基本参数
驱动电机 功率,kW | 额定排气压力,MPa | |||||
0.7(0.8) | 1.0 | 1.25 | ||||
公称容积流量,m3/min | ||||||
水冷 | 风冷 | 水冷 | 风冷 | 水冷 | 风冷 | |
18.5 | 2.5(2.4) | 2.3 (2.2) | 0.8 | 0.75 | 0.7 | 0.66 |
22 | 3.0(2.8) | 2.8 (2.6) | 2.4 | 2.3 | 2.1 | 1.9 |
30 | 4.0(3.8) | 3.8(3.6) | 3.3 | 3.1 | 2.9 | 2.7 |
37 | 5.0(4.7) | 4.8 (4.5) | 4.0 | 3.8 | 3.6 | 3.4 |
45 | 6.2(5.8) | 5.9 (5.5) | 5.0 | 4.8 | 4.4 | 4.2 |
55 | 7.8(7.3) | 7.4 (6.9) | 6.2 | 5.9 | 5.5 | 5.2 |
(63) | 8.8(8.2) | 8.4 (7.8) | 7.0 | 6.7 | 6.4 | 6.0 |
75 | 11(10) | 10 (9.3) | 8.5 | 8.0 | 7.5 | 7.1 |
90 | 13(12) | 12 (11) | 10 | 9.6 | 9.2 | 8.7 |
以上为标准部分内容,可点击下方链接下载标准原文:
下载地址:《MT 687-2009 煤矿井下用空气压缩机》
