1 范围

      本标准规定了煤矿许用炸药井下可燃气安全度的术语和定义、符号、技术要求、试验方法和判定规则。

      本标准适用于煤矿许用炸药。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB 8031 工业电雷管

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      标准引火量 standard mean

      各安全度等级引火量标准值。

3.2

      定量分析法 quantitative analysis method

      被测量值为一固定量时,对测量结果进行分析判断的一种试验方法。

3.3

      过量氮 excess nitrogen

       井下可燃气中超过正常大气氮氧比的氮气含量。

4 符号

      下列符号适用于本文件。

      M：标准引火量，单位为克（g）；

      m：定量试验水平, 单位为克（g）。

5 可燃气安全度等级划分

      煤矿许用炸药井下可燃气安全度等级分为一、二、三级。各级标准引火量值见表1。

表1 煤矿许用炸药井下可燃气安全度等级和适用范围

6 试验方法

6.1 原理

      在规定条件下，将固定量受试炸药置于发射臼炮炮孔内引爆，根据试验巷道内可燃气混合气体引燃结果，得出引燃频数，以此判定炸药的井下可燃气安全度。

6.2 试验设计

      试验设计方案如下：

      a) 抽样方案： 5/0，1；

      b) 试验水平：取固定试验水平m=M；

6.3 材料

      试验用材料如下：

      a) 试验用井下可燃气：试验过程中，当甲烷浓度为9.0%时，其他可燃气体含量总和应不大于0.3%，二氧化碳和过量氮含量总和应不大于1.0%。

      b) 雷管：符合GB 8031规定的煤矿许用瞬发电雷管。

6.4 仪器、装置

6.4.1 仪器

      试验用仪器如下：

      a) 甲烷测定器：分度值应不大于0.1%；

      b) 温度计：分度值应不大于1℃；

      c) 湿度计：分度值应不大于1%；

      d) 天平：感量应不大于1g。

6.4.2 装置

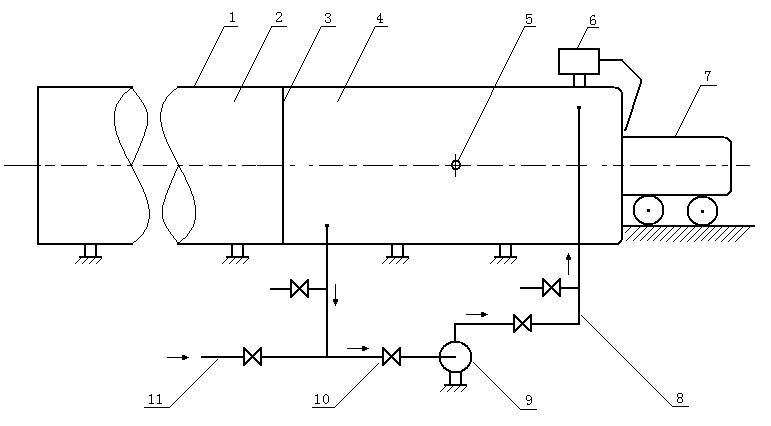

      井下可燃气安全度试验装置，主要由试验巷道、气体混合管路、混合通风机、排烟通风机及控制系统组成,见图1。

      1—试验巷道

      2—延长室

      3—封闭装置

      4—爆炸室

      5—测量孔

      6—排烟风机

      7—发射臼炮

      8—循环管路

      9—循环风机

      10—阀门

      11—可燃气进气管

图1 井下可燃气安全度试验装置示意图

      试验用装置如下：

      a) 试验巷道为钢制圆筒，分爆炸室和延长室两部分，水平放置，内径为1.8m，爆炸室长度为5m，容积为12.8m³，爆炸室的封闭端中心有圆口，敞口端设有封闭装置。延长室长度为15m，与爆炸室敞口端相衔接；

      b) 气体混合管路由进气管、回气管及阀门等组成。进气管由靠近爆炸室封闭端上部引入，回气管由靠近爆炸室敞口端下部引出。在进气管路和回气管路上应分别装有阀门；

      c) 发射臼炮为钢制圆柱体，由内筒和外套构成。其内筒凸出，套有密封胶垫，中心轴向开有炮孔。外套材料可选用普通碳钢，内筒材料宜使用PNi3CrMoV炮钢，炮孔初始体积规定为（2138±10）mL。规格尺寸见图2。

      d) 混合通风机为防爆离心式，风量应不小于1330 m³/h，全压应不小于950Pa；

      e) 排烟通风机为防爆轴流式，风量应不小于9200 m³/h，全压应不小于380Pa；

      f) 控制系统包括液压系统、电气系统、空调系统及参数测试系统。
