MT 214.3-1990 提升容器钢丝绳悬挂装置 圆尾绳悬挂装置
- 发表时间:2022-08-30
- 来源:共立消防
- 人气:
1 主题内容与适用范围
本标准规定了圆尾绳悬挂装置的产品分类和技术条件。
本标准适用于提升容器用平衡圆尾绳的悬挂连接装置。
2 产品分类

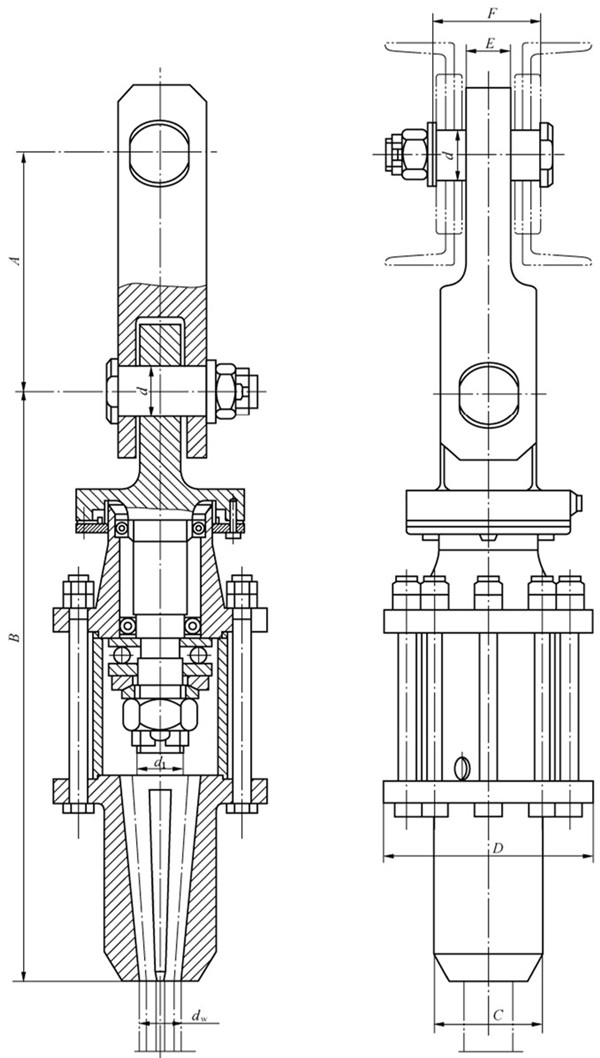

2.1 本标准规定圆尾绳悬挂装置制成滚动转环、绳头浇注合金连接式,结构型式如下图。
2.2 按照设计破坏载荷不同,圆尾绳悬挂装置分为600、800、1 100和1 500 kN四种规格,其基本参数与尺寸应符合下表的规定。
2.3 产品型号

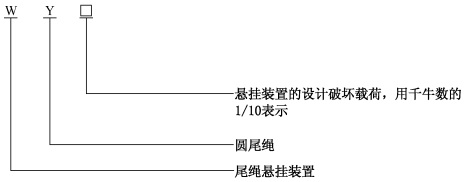

型号标记说明:
型号标记示例:
设计破坏载荷为1 100 kN的圆尾绳悬挂装置型号为:WY 110
圆尾绳悬挂装置基本参数与尺寸 mm
圆尾绳悬挂装置型号 | WY 60 | WY 80 | WY 110 | WY 150 | |||
基 本 参 数 | 设计破坏载荷,kN | 600 | 800 | 1 100 | 1 500 | ||
允许工作 载荷1 ,kN | 用于提升物料 | 60 | 80 | 110 | 150 | ||
用于提升人和物 | 46 | 62 | 85 | 115 | |||
适用的圆尾绳直径d | 28〜35 | 32〜43 | 40〜51 | 45~62 | |||
主吊杆螺纹di | M42X3 | M48X3 | M56X4 | M64X4 | |||
单向推力球轴承型号 | 8 409 | 8 410 | 8 412 | 8 413 | |||
重量,kg | 65 | 93 | 128 | 179 | |||
主要尺寸 | A | 250 | 280 | 300 | 350 | ||
B | 570 | 650 | 730 | 800 | |||
C | 100 | 130 | 140 | 160 | |||
D | 210 | 230 | 260 | 280 | |||
E | 40 | 45 | 50 | 60 | |||
F | 112 | 112 | 136 | 160 | |||
d | 55 | 60 | 65 | 80 | |||
注:1)根据现行煤矿安全规程有关安全系数的规定选取的。 |
3 技术条件
按MT 214. 5《提升容器钢丝绳悬挂装置 技术条件》的有关规定。
附加说明:
本标准由中国统配煤矿总公司基建局提出。
本标准由沈阳煤矿设计院负责起草。
本标准主要起草人李肇夫、徐必勤。
本标准委托沈阳煤矿设计院负责解释。
以上为标准部分内容,可点击下方链接下载标准原文:
