MT 214.2-1990 提升容器钢丝绳悬挂装置 螺旋液压调绳器

  • 发表时间:2022-08-30
  • 来源:共立消防
  • 人气:

1 主题内容与适用范围

      本标准规定了螺旋液压调绳器的产品分类和技术条件。

      本标准适用于多绳提升容器提升钢丝绳悬挂装置中钢丝绳长度调节装置——螺旋液压调绳器。

2 产品分类

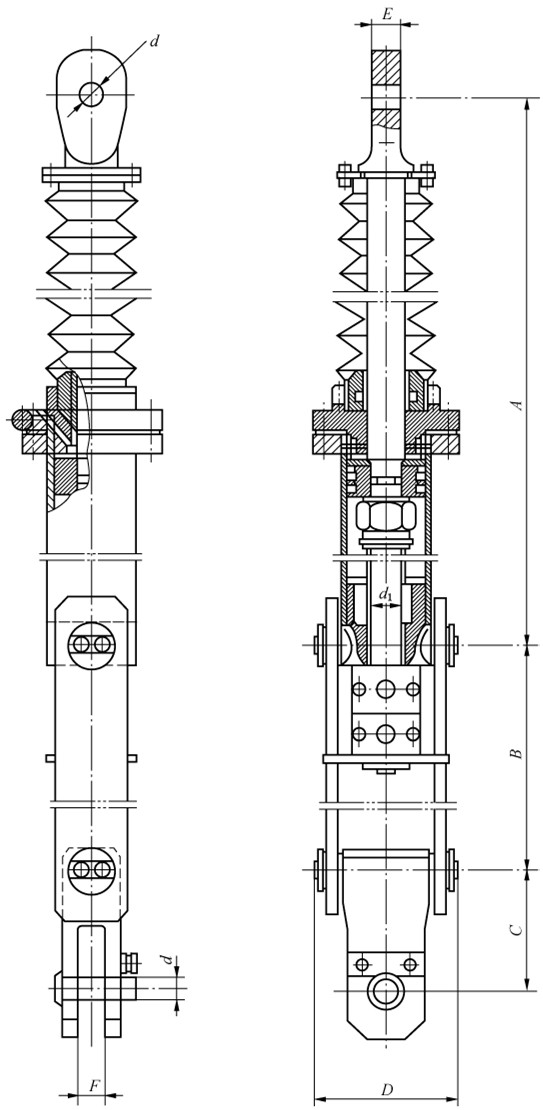

2.1 本标准规定螺旋液压调绳器由可用螺旋调节行程的油缸和连板组件所组成,结构型式如下图。

2.2 按照设计破坏载荷不同,螺旋液压调绳器分为550、750、900、1 100、1 500和2 000 kN六种规格,其基本参数与尺寸应符合下表的规定。

2.3 产品型号

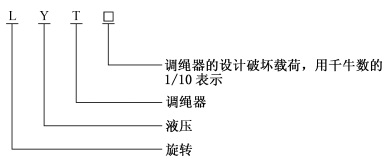

      型号标记说明:


      型号标记示例:

      设计破坏载荷为1 100 kN的螺旋液压调绳器型号为:LYT 110


螺旋液压调绳器基本参数与尺寸 mm

调绳器型号

LYT 55

LYT 75

LYT 90

LYT 110

LYT 150

LYT 200

基 本 参 数

设计破坏载荷,kN

550

750

900

1 100

1 500

2 000

允许工作

载荷1 ,kN

用于提升物料

55

75

90

110

150

200

用于提升人和物

42

57. 5

69

85

115

154

油缸内径

100

125

125

140

160

180

油缸最大工作压力,MPa

10.0

8.0

10.0

9. 5

10.0

10.0

活塞行程(调绳长度)

400

400

450

450

500

500

主吊杆螺纹dl

Tr46X8

Tr50X8

Tr55X8

Tr60X8

Tr70X10

Tr80X10

重量,kg

98

128

162

209

320

424

主要尺寸

A

820~1 220

870~1 270

938~1 388

970〜1 420

1 090~1 590

1 139~1 639

B

600

620

700

720

800

805

C

160

180

190

200

240

260

D

185

212

222

250

288

325

E

36

40

44

48

60

70

F

42

46

50

54

64

76

d

45

50

55

60

70

80

注:1)根据现行煤矿安全规程有关安全系数的规定选取的。

3 技术条件

      按MT 214.5《提升容器钢丝绳悬挂装置 技术条件》的有关规定。



      附加说明:

      本标准由中国统配煤矿总公司基建局提出。

      本标准由沈阳煤矿设计院负责起草。

      本标准主要起草人李肇夫、徐必勤。

      本标准委托沈阳煤矿设计院负责解释。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《MT 214.2-1990 提升容器钢丝绳悬挂装置 螺旋液压调绳器
