MT 214.1-1990 提升容器钢丝绳悬挂装置楔形绳环

本标准规定了楔形绳环的产品分类和技术条件。

本标准适用于多绳或单绳提升容器提升钢丝绳悬挂装置的钢丝绳连接器——楔形绳环。

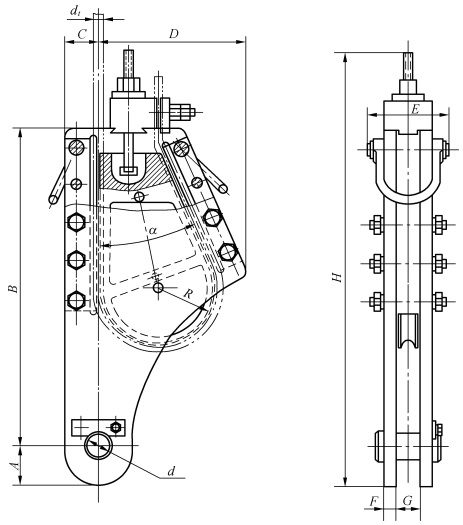

2.1 本标准规定楔形绳环制成双面自动楔紧式，结构型式如下图。

2.2 按照设计破坏载荷不同，楔形绳环分为550、750、900、1 100.1 500和2 000 kN六种规格，基本参数与尺寸应符合下表的规定。

2.3 产品型号

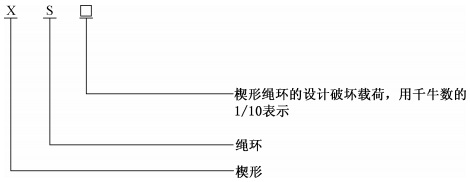

型号标记说明：

型号标记示例：


设计破坏载荷为1 100 kN的楔形绳环型号为：XS 110


楔形绳环基本参数与尺寸

楔形绳环型号				XS55	XS75	XS90	XS 110	XS 150	XS 200
基本参数	设计破坏载荷，kN			550	750	900	1 100	1 500	2 000
	允许工作载荷1 ,kN	用于提升物料		55	75	90	110	150	200
	允许工作载荷1 ,kN	用于提升人和物		42	57.5	69	85	115	154
	提升钢丝绳直径d1			16. 5〜25. 5	22〜31	25〜35	27. 5〜37	31~45	39〜55
	楔紧角a,(°)			24
	楔子圆弧半径R2			90	110	120	130	160	190
	重量，kg			62	93	115	140	227	293
主要尺寸			A	60	70	75	85	95	100
			B	520	590	645	680	860	980
			C	55	60	65	70	75	80
			D	225	270	290	315	375	440
			E	160	175	190	210	240	260
			F	20	24	26	28	33	38
			G	38	42	46	50	62	72
			H	710	800	850	897	1 125	1 245
			d	45	50	55	60	70	80
注：1)根据现行煤矿安全规程有关安全系数的规定选取的。 2)半径按钢丝绳中心计算。

按MT 214.5《提升容器钢丝绳悬挂装置技术条件》的有关规定。

附加说明：

本标准由中国统配煤矿总公司基建局提出。

本标准由沈阳煤矿设计院负责起草。

本标准主要起草人李肇夫、徐必勤。

本标准委托沈阳煤矿设计院负责解释。
