1 范围

      GB/T 30117的本部分规定了投影仪发射光辐射的光生物安全要求。GB/T 30117的本部分不涉及诸如电气、机械或火灾隐患等其他危害。

      GB/T 30117的本部分提出了以下要求：

      ——投影仪的光辐射安全评价；

      ——投影仪危险类别；

      ——测试条件和测量条件；

      ——包含用户信息的制造商要求。

      GB/T 30117的本部分为投影仪的光生物安全，包括满足IEC 60825-1：2014中4.4要求的激光照射投影仪，以及在IEC60825-1中未包含的可见光照射投影仪。

      GB/T 30117的本部分不涉及采用准直激光束（通常是扫描式）的激光显示产品的安全要求，但包括采用激光源照射的激光投影仪，例如，无扫描光束的微机电系统（MEMS）或基于液晶显示的投影系统。

      注：内含激光器的投影仪符合IEC 60825-1中适用于嵌入式激光的规定。IEC 60825-1：2014中的4.4将可见光发射的产品排除在激光产品分类之外。

      GB/T 30117的本部分仅包含可见光投影仪，不包含紫外（UV）投影仪、红外（IR）投影仪、普通照明用灯（GLS，见IEC 62471）或适用于普通照明的射灯系统等的评估，未包含的部分在其他标准中进行规定。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      IEC 60050（所有部分）电工术语（International Electrotechnical Vocabulary）

      IEC 60065 音频、视频和类似的电子设备 安全要求（Audio，video and similar electronic appara-tus-Safety requirements)

      IEC 60825-1：2014 激光产品的安全 第1部分：设备分类、要求（Safety of laser products-Part 1:Equipment classification and requirements)

      IEC 60950-1 信息技术设备 安全 第1部分：通用要求（Information technology equipment-Safety-Part 1:General requirements)

      IEC 62471 灯和灯系统的光生物安全（Photobiological safety of lamps and lamp systems）

3 术语和定义

      IEC 62471和IEC 60050界定的以及下列术语和定义适用于本文件。

3.1

      可达发射 accessible emission;AE

      在第5章规定的测量条件下，与产品一定距离处测定的辐射水平。

      注：通过比较可达发射与可达发射限值，确定产品的危险类别。

3.2

      可达发射限值 accessible emission limit；it;AEL

      特定危险类别所允许的最大可达发射。

3.3

      接收角 angle of acceptance

      探测器具有光辐射响应的平面角。

      注1：接收角通常用弧度表示（国际单位制）。

      注2：接收角可由探测器前面的光阑或光学元件进行限定。接收角有时也被称为视场（见3.12）。

      注3：接收角不应与光源对向角或光束发散角混淆。

3.4

      对向角 angular subtense

      表观光源对着观察者眼睛或测量点所成的视角。

      注1：在本部分中，对向角指的是全角，而不是半角。

      注2：国际单位制：弧度。

      注3：可以通过将透镜和反射镜作为投射器光学器件进行结合而改变对向角a，即表观光源的对向角可能不同于物理源的对向角。

      注4：本部分中a的限值是：

      对于连续发光：:amx=0.1 rad,amim=0.001 5 rad。

      对于脉冲发光：αmax的规定见表 ,amm=0.001 5 rad.

3.5

      影院投影仪 cinema-use

      用于影剧院的投影仪。

3.6

      消费产品 consumer product

      供消费者使用或即使不是用于消费者，但是有可能被消费者使用的物品。

3.7

      连续发光 continuous wave emission；CW

      当输出光的时间大于0.25s，以及峰值辐功率不大于平均辐射功率的1.5倍时，可以认为投影仪的发光是连续的。

3.8

      数码投影仪 data projector

      在办公室，会议和销售演示中经常使用的，采用数字成像仪的投影仪系统。

3.9

      出瞳 exit pupil

      孔径光阑经透镜或透镜组在光学系统像空间所成的像，也是投影透镜的虚拟孔径。

      注：表观光源位于出瞳的视在位置（见图1）。

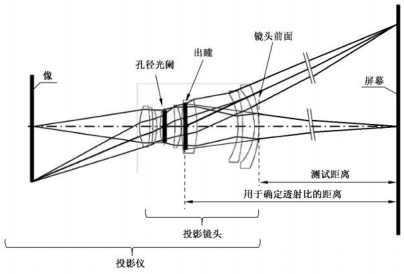

图1 投影仪的出瞳

3.10

      曝辐限值 exposure limit；EL

      对眼睛和皮肤预期不会产生不利的光生物影响的最大曝辐值。

      注：这些曝辐限值用来确定与光生物效应有关的危害距离。

3.11

      曝辐限制比 exposure to limit ratio；ELR

      曝辐量和曝辐限值之比。

      由于两个值都可以是距离和曝光持续时间的函数，因此ELR可以取决于曝光距离和曝光持续时间。

3.12

      视场 field of view

      探测器（例如辐射计或分光辐射计）所能“看到”的立体角（接收角）。其中，探测器用于接收辐射。

      注1：国际单位制：球面度（sr）。

      注2：视场不应与表观光源对向角a相混淆。

      注3：有时使用平面角来描述旋转对称的视场立体角。

      注4：视场有时被称为接收角。

3.13

      投影仪固定安装 fixed projector installation

      投影仪永久或半永久地固定在一个位置上。

      示例：影院用投影仪安装在操作间内。

3.14

      危害距离 hazard distance；HD

      辐亮度或辐照度超过相应的曝辐限值（见3.10）所对应的位置，与人可接近投影仪的最近位置之间的距离。

      注：投影仪的危害距离是由曝辐限值为0.25s曝光时间决定的。这也是RG2可达辐射限值的时间基准。

3.15

      家用投影仪 home-use projector

      用于非受控条件和非专业用途的家庭环境中进行视听演示的投影仪。
