GB 4793.5-2008 测量、控制和实验室用电气设备的安全要求 第5部分:电工测量和试验用手持探头组件的安全要求

  • 发表时间:2023-03-18
  • 来源:共立消防
  • 人气:

1 范围与目的

1.1 范围

      GB 4793的本部分适用于下述各类型的手持和手操探头组件,以及专业用、工业过程用、教育用相关附件。这些探头组件用来作为一种电气现象与试验或测量设备之间的接口。它们可以被固定地安装在设备上,也可以是设备的可拆卸附件。

      a)低压和高压非衰减探头组件(A型):非衰减探头组件直接接入的额定电压值高于交流33 V有效值、46.7V峰值或直流70V,但不超过63kV。它们既不包含有源元件,也不具备分压功能或信号调节功能,但可能包括熔断器之类的无源非衰减元件。

      b)高压衰减或分压探头组件(B型):衰减或分压式探头组件直接接入的二次电压的额定值高于1kV,但不超过63kV。分压功能可以全部在探头组件内实现,或在与本探头组件一同使用的试验或测量设备中部分地实现。

      c)低压衰减或分压探头组件(C型):衰减、分压或其他信号调节探头组件直接接入的电压额定值高于交流33V有效值、46.7V峰值或直流70V,但不超过1kV交流有效值或1.5kV直流值。信号调节功能可以全部在探头组件内实现,或在与本探头组件一同使用的试验或测量设备中部分地实现。

      注:不在A型、B型或C型定义的范围中探头组件,或设计成低压电网电源供电的探头组件,或包括本部分中未特殊规定的其他特征的探头组件还需满足GB4793中其他部分的相关要求。

1.2 目的

1.2.1 包括在本部分范围内的各方面的内容

      规定GB 4793本部分的目的是要确保所使用的结构的设计和方法能对操作人员和周围环境在以下几个方面提供足够的防护:

      a)电击或电灼伤(见第6章、第10章和第11章);

      b)机械危险(见第7章、第8章和第11章);

      c)过高温(见第9章);

      d)火焰从探头组件内向外蔓延(见第9章)。

      注:要注意国家负责劳动者健康和安全的部门可能已有规定的、现行的附加要求。

1.2.2 不包括在本部分范围内的各方面的内容

      本部分不包括:

      a)探头组件的可靠性功能、性能或其他特性;

      b)运输包装的有效性;

      c)维修(修理);

      d)维修(修理)人员的防护。

      注:可以预料到维修人员会相当认真地来对待各种明显的危险,但是在设计上还是要使用适当的方式来防止发生意外事故,并且维修文档应指出任何残余危险。

1.3 鉴定

      本部分也规定了通过检查和型式试验来鉴定探头组件是否符合本部分要求的方法。

1.4 环境条件

      本部分适用于被设计成至少在下述条件下使用是安全的探头组件:

      a)海拔高度不超过2000m,或如果制造商规定,海拔高度可超过2000m;

      b)温度在5℃~40℃,如果制造商规定,温度可低于5℃或高于40℃;

      c)温度低于31℃时的最大相对湿度为80%,温度为40℃时相对湿度线性降到50%;

      d)适用的额定污染等级。

2 规范性引用文件

      下列文件中的条款通过GB4793的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB 4208 外壳防护等级(IP代码)(GB 4208-2008,IEC 60529:2001,IDT)

      GB/T 5465.2 电气设备用图形符号(GB/T 5465.2-1996,idt IEC 60417:1994)

      GB/T 16927.1 高电压试验技术 第一部分:一般试验要求(GB/T 16927.1-1997,IEC 60060-1:1989,MOD)

      GB/T 16927.2 高电压试验技术 第二部分:测量系统(GB/T 16927.2-1997,IEC 60060-2:1994,MOD)

      GB/T 16935.3 低压系统内设备的绝缘配合 第3部分:利用涂层、罐封和换压进行防污保护(GB/T 16935.3-2005,IEC 60664-3:2003,IDT)

      IEC 60027(所有部分)电工用文字符号

      ISO 7000 设备用图形符号 索引和大纲

3 术语和定义

      下列术语和定义适用于GB4793的本部分。

      除另有规定外,“电压”值和“电流”值均指交流、直流,或者合成的电压或电流的有效值。凡使用“电网电源”处均指低压供电系统(其值大于6.3.2.1中的规定值)。

3.1 零部件和附件

3.1.1

      端子 terminal

      为使装置(设备)与外部导体相连而提供的一种元件。

      [IEV 151-01-03,修订版]

      注:端子可以含有一个或几个接触件,因此该术语也包括插座、插针、连接器等。

3.1.2

      外壳 enclosure

      防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。

3.1.3

      挡板 barrier

      防止从任何正常接近的方向直接接触而提供的零部件。

      注:外壳和挡板可以提供火焰蔓延的防护(9.1)。

3.1.4

      探头组件 probe assembly

      用于试验或测量设备与被测或被试电路中某一点之间做暂时接触的装置。它包括电缆和为实现与试验或测量设备连接的工具。

      注:见图1及图2,探头组件的示例及其零部件功能的说明。

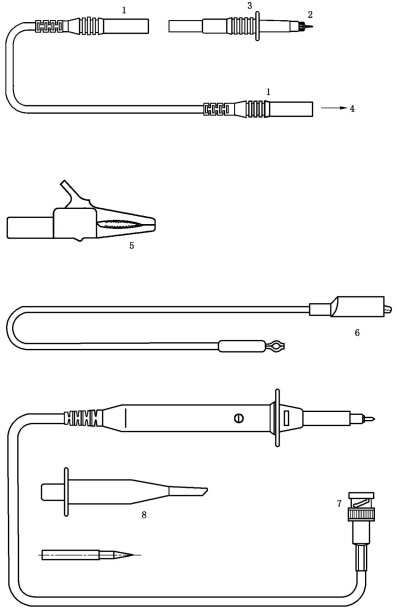

      图例:

      1——典型的接头;

      2——探针;

      3——探头体;

      4——连接到设备上;

      5——鳄鱼夹;

      6——参考接头;

      7——BNC接头;

      8——附件的举例。

图1 A型和C型探头组件的示例


以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
