1 范围

      GB 4706.1-2005的该章由下列内容代替：

      本部分涉及住宅用垂直开启和关闭的车库门的电驱动装置的安全。其额定电压对于单相器具不超过250V；对于其他器具不超过480V。本部分也包含与电动车库门的运动有关的附加危险。

      注1：在垂直方向开启和关闭的车库门的实例如图101所示。

      注2：驱动装置可以随车库门一起提供。

      注3：本部分也适用于与驱动装置一起使用的防夹保护装置。本部分不适用于与门自身的机械结构有关的危险。

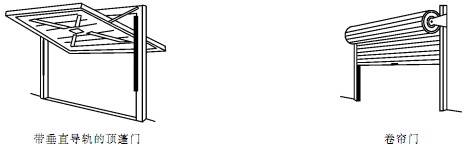

图101 各种车库门的示例

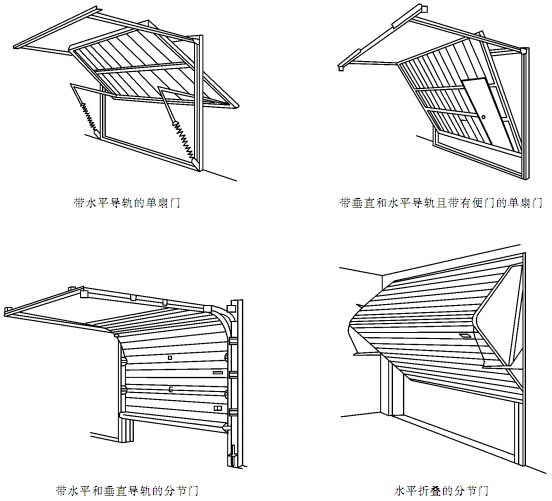

图101（续）

      就实际而言，本部分涉及到住宅内和住宅周围所有人员遇到的由器具产生的共同危险。

      本部分一般未考虑幼儿玩耍器具的情况，但考虑到儿童可能接近车库门。

      注4：注意下述情况：

      ——在许多国家，附加要求由负责劳动保护的国家部门和类似部门规定。

      注5：本部分不适用于：

      ——卷动百叶窗、遮阳蓬、遮帘和类似设备的驱动装置（IEC 60335-2-97）；

      ——由一个以上家庭使用的车库门的驱动装置（IEC 60335-2-103）；

      ——用于商业和工业用途的驱动装置；

      ——打算在特殊场所使用的驱动装置，诸如存在腐蚀性或爆炸性的环境（粉尘、蒸汽或煤气）。

      注6：本部分也包括自动驱动装置。

2 规范性引用文件

      GB 4706.1-2005的该章除下列内容外适用。

      增加：

      GB/T 2423.18-2000 电工电子产品环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液）（idt IEC 60068-2-52：1996）

3 定义

      GB 4706.1-2005的该章除下列内容外适用。

3.1.9 代替：

      正常工作 normal operation

      驱动装置在下述条件下工作：

      ——未提供门的驱动装置在其额定负载下工作；

      ——提供门的驱动装置按照使用说明的要求带门工作。

3.101

      驱动装置 drive

      控制车库门运动的电动机和其他元件。

      注：元件的实例为齿轮、控制器、制动器和防夹保护系统。

3.102

      防夹保护系统 entrapment protection system

      驱动装置中用于保护人体不被车库门挤压和碾碎的部分。

      注1：车库中的危险包含于20.109中的手动释放。

      注2：防夹保护系统可与电动机安装在一起也可单独安装。它可由一个或多个装置组成，例如压力敏感边，被动式红外装置和主动式光电感应装置或自动关断开关。

3.103

      自动驱动装置 automatic drie

      不经使用者有意驱动，能够操纵车库门至少在一个方向运动的驱动装置。

3.104

      自动关断开关 biased-off switch

      当动作构件释放时，自动返回断开位置的开关。

3.105

      额定负载 rated load

      由制造厂对驱动装置指定的力或力矩。

4 一般要求

      GB 4706.1-2005的该章适用。

5 试验的一般条件

      GB 4706.1-2005的该章除下列内容外适用。

5.2 增加：

      如果试验必须带门进行，应选用适于与驱动装置安装的最不利类型的门。在一些试验中，人工替代负载可用于模拟车库门。驱动装置按照使用说明进行调整。

5.5 增加：

      便门在试验期间保持关闭。

6 分类

      GB 4706.1-2005的该章除下列内容外适用。

6.1 修改：

      在电击防护方面，驱动装置应属于Ⅰ类、Ⅱ类或Ⅲ类。

6.2 增加：

      规定暴露于户外的驱动装置应至少为IPX4。

7 标志和说明

      GB 4706.1-2005的该章除下列内容外适用。

7.1 修改：

      驱动装置应标出额定输入功率。

      增加：

      不提供门的驱动装置应用N或Nm标出其额定负载。

7.12 增加：

      使用说明应规定下述内容：

      重要安全说明

      警告-必须遵循所有的说明以保障人身安全

      保存这些说明

      使用说明应包括下述内容：

      ——不允许儿童玩耍门控制器，将控制器放置在远离儿童的地方；
