1 范围

      本标准规定了防火卷帘的定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于工业与民用建筑中具有防火、防烟功能的防火卷帘。

      本标准规定的无机纤维复合防火卷帘仅适用于室内干燥通风的场所。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 1243 短节距传动用精密滚子链和链轮（GB/T 1243-1997，eqv ISO 606：1994）

      GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批抽样检验计划(GB/T 2828.1-2003,ISO 2859-1:1999,IDT)

      GB/T 3923.1 纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定 条样法(GB/T 3923.1-1997,neq ISO/DIS 13934-1:1994)

      GB 4717-1993 火灾报警控制器通用技术条件

      GB/T 5454 纺织品 燃烧性能试验 氧指数法（GB/T 5454-1997，neq ISO 4589：1984）

      GB/T 5455 纺织品 燃烧性能试验 垂直法

      GB/T 5464 建筑材料不燃性试验方法（GB/T 5464-1999，idt ISO 1182：1990）

      GB/T 7633 门和卷帘的耐火试验方法（GB/T 7633-1987，eqv ISO 3008：1976）

      GB 8624-1997 建筑材料燃烧性能分级方法

      GB 9969.1 工业产品使用说明书 总则

      GB/T 14436 工业产品保证文件 总则

      GB 15930-1995 防火阀试验方法

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      钢质防火卷帘 steel fire resistant shutter

      指用钢质材料做帘板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。

3.2

      无机纤维复合防火卷帘 mineal fibre compositus fire resistant shutter

      指用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝绳），用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘。

3.3

      特级防火卷帘 special type fire resistant shutter

      指用钢质材料或无机纤维材料做帘面，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。

4 结构示意图、名称符号、代号

4.1 结构示意图

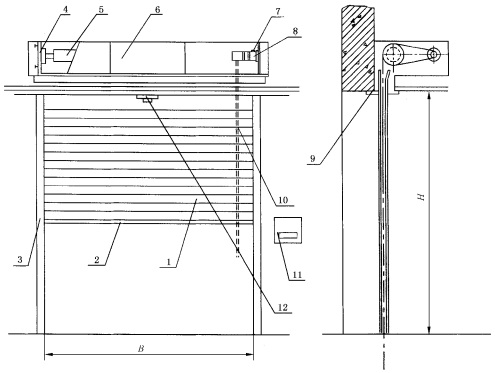

      结构示意图及各零部件名称见图1。

      1-帘面；

      2-座板；

      3-导轨；

      4-支座；

      5-卷轴：

      6-箱体：

      7-限位器；

      8-卷门机；

      9-门楣；

      10-手动拉链：

      11-控制箱（按钮盒）；

      12-感温、感烟探测器。

图1 防火卷帘结构示意图

      注：防火卷帘的结构有多种形式，此图仅是示例。

4.2 名称符号

4.2.1 钢质防火卷帘的名称符号为GFJ。

4.2.2 无机纤维复合防火卷帘的名称符号为WFJ。

4.2.3 特级防火卷帘的名称符号为TFJ。

4.3 代号

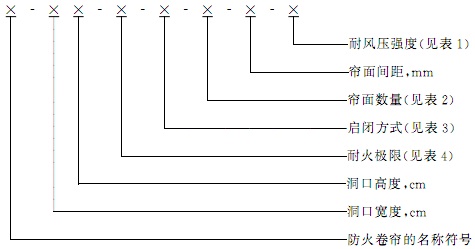

      防火卷帘的代号表示为

      注1：防火卷帘的帘面数量为一个时，代号中帘面间距无要求。

      注2：防火卷帘为无机纤维复合防火卷帘时，代号中耐风压强度无要求。

      注3：钢质防火卷帘在室内使用，无抗风压要求时，代号中耐风压强度无要求。

      注4：特级防火卷帘在名称符号后加字母G、W、S和Q，表示特级防火卷帘的结构特征。其中G表示帘面由钢质材料制作：W表示帘面由无机纤维材料制作；S表示帘面两侧带有独立的闭式自动喷水保护；Q表示帘面为其他结构型式。

      示例1：GFJ-300300-F2-C，-D-80表示洞口宽度为300cm，高度为300cm，耐火极限不小于2.00h，启闭方式为垂直卷，帘面数量为一个，耐风压强度为80型的钢质防火卷帘。

      示例2：TFJ（W）-300300-TF3-C，-S-240表示帘面由无机纤维制造，洞口宽度为300cm，高度为300cm，耐火极限不小于3.00h，启闭方式为垂直卷，帘面数量为两个，帘面间距为240mm的特级防火卷帘。

4.4 防火卷帘规格（洞口尺寸）

      防火卷帘规格用洞口尺寸（洞口宽度x洞口高度；单位cm）表示。

5 分类

5.1 按耐风压强度分类见表1。

表1 按耐风压强度分类

5.2 按帘面数量分类见表2。

表2 按帘面数量分类

以上为标准部分内容，可点击下方链接下载标准原文：

下载地址：《GB 14102-2005 防火卷帘》
