GB 5135.17-2011 自动喷水灭火系统 第17部分:减压阀

  • 发表时间:2022-11-05
  • 来源:共立消防
  • 人气:

1 范围

      GB 5135的本部分规定了自动喷水灭火系统减压阀的术语和定义、分类、型号编制、要求、试验方法、检验规则及标志、包装、运输、贮存等。

      本部分适用于自动喷水灭火系统中的直接作用式和先导式减压阀。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 528 硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定

      GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法

      GB 5135.11 自动喷水灭火系统 第11部分:沟槽式管接件

      GB/T 7306(所有部分)55°密封管螺纹

      GB/T 7759 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定

      GB/T 9112 钢制管法兰 类型与参数

      GB/T 9969 工业产品使用说明书 总则

      GB/T 12220 通用阀门 标志

      GB/T 17241.6 整体铸铁法兰

      HG/T 2580 橡胶或塑料涂覆织物 拉伸强度和拉断伸长率的测量

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      减压阀 pressure reducing valve

      自动喷水灭火系统中,通过自身结构部件实现在进口压力和流量变动时将出口压力降至某一需要出口压力的阀门。

3.2

      先导式减压阀 pilot-operated pressure reducing valve

      自动喷水灭火系统中,由主阀和导阀组成,主阀出口压力的变化通过导阀放大控制主阀阀瓣运动的减压阀。

3.3

      直接作用式减压阀 direct-acting pressure reducin ale

      自动喷水灭火系统中,利用出口压力变化直接控制阀瓣运动的减压阀。

3.4

      额定工作压力 rated working pressure

      减压阀正常工作时所允许的最大进口压力。

3.5

      始动流量 starting flow

      减压阀正常工作时,出口流量由零开始增加,出口压力不再有明显下降时的流量。

3.6

      静压升 static pressure rise

      减压阀正常工作时,出口流量由始动流量缓慢关闭为零时,出口压力的升值。

3.7

      出口设定压力 outlet set pressure

      减压阀正常有效工作时,在入口压力为额定工作压力且出口流量为始动流量的情况下,减压阀的出口工作压力。出口设定压力是可调整的。

3.8

      最大流量 maximum flow

      减压阀入口为额定工作压力,减压阀在其出口设定压力范围内正常工作时所能达到的流量上限。

3.9

      最小压差 minimum pressure differential

      减压阀正常工作时,进口与出口压力所能达到的最小差值。

3.10

      压力特性 pressure characteristics

      减压阀正常工作时,保证出口流量为最大流量的前提下,进口压力改变时,出口压力与进口压力之间的函数关系。

3.11

      流量特性 flow characteristics

      减压阀正常工作时,保证进口压力为额定工作压力的前提下,流量变化时,出口压力与流量的函数关系。

4 分类

4.1 按减压阀敏感元件可分为:

      a)隔膜式减压阀,用符号M表示;

      b)活塞式减压阀,用符号S表示;

      c)其他类型减压阀,用符号T表示。

4.2 按减压阀工作原理可分为:

      a)先导式减压阀,用符号P表示;

      b)直接作用式减压阀,用符号D表示。

5 型号编制

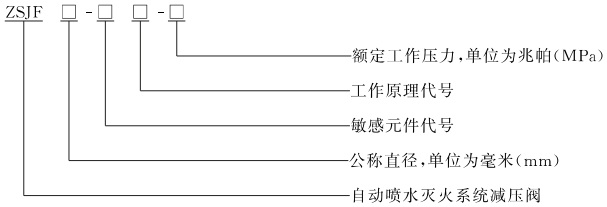

      编制方法如下:


      示例:

      ZSJF 100-MP-1.2表示公称直径100mm,额定工作压力1.2 MPa,敏感元件为隔膜式结构的先导式减压阀。

6 要求

6.1 外观质量

6.1.1 减压阀应标志清晰,表面平整光洁,无加工缺陷及碰伤划痕,涂层均匀。

6.1.2 减压阀应在外表面设有永久性标志,标志内容应符合9.1规定。

6.2 规格

      减压阀进出口公称直径为40mm,50mm,65mm,80mm,100mm,125 mm,150 mm,200 mm,250 mm,300mm。

6.3 额定工作压力

      减压阀的额定工作压力应不低于1.2 MPa。

6.4 材料

6.4.1 阀体和阀盖应采用耐腐蚀性能不低于铸铁的材料制成,阀座材料的耐腐蚀性能应不低于青铜。阀座若采用耐腐蚀性能低于青铜的材料制作,阀座表面应进行防腐处理,并应按7.3的规定进行温水老化试验,试验后阀瓣组件与阀座密封处应无任何粘连,阀座表面防腐层应无任何脱落,并应符合6.6.2、6.7的规定。

6.4.2 要求转动或滑动的金属零件应采用青铜、镍铜合金、黄铜、奥氏体不锈钢等耐腐蚀材料制成。若用耐腐蚀性能差的材料制造时,应在有相对运动处加入上述耐腐蚀材料制造的衬套件。

6.5 结构部件

6.5.1 安全泄压阀

6.5.1.1 设有安全泄压阀的减压阀,安全泄压阀应设置在减压阀的出口侧,其公称直径应不小于15mm。

6.5.1.2 安全泄压阀泄放压力应可以调整,其泄放压力调整范围至少应在0.35 MPa~1.38 MPa之间。

6.5.2 控制阀门

6.5.2.1 减压阀控制管路上设置的控制阀门应设置手轮或手柄,并应标有永久性开关方向的指示。


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB 5135.17-2011 自动喷水灭火系统 第17部分:减压阀
