GB 5135.15-2008 自动喷水灭火系统 第15部分:家用喷头

  • 发表时间:2022-11-05
  • 来源:共立消防
  • 人气:

1 范围

      GB5135的本部分规定了自动喷水灭火系统家用喷头的要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存等。

      本部分适用于自动喷水灭火系统家用喷头。

2 规范性引用文件

      下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

      GB 5135.1 自动喷水灭火系统 第1部分:洒水喷头

      GB/T 7306.2 55°密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹(GB/T 7306.2-2000,eqv ISO 7-1:1994,Pipe threads where pressure-tight joints are made onthe threads-Part 1:Dimen-sions,tolerances and designation)

      GB/T 16172 建筑材料热释放速率试验方法[GB/T 16172-2007/ISO 5660-1:2002,Reaction tofire tests-Heat release,smoke production and mass loss rate-Part 1:Heat release rate(cone calorim-eter method),IDT]

3 术语和定义

      GB 5135.1确立的以及下列术语和定义适用于GB5135的本部分。

3.1

      家用喷头 domestic sprinklers

      安装在家庭和其他类似居住空间内,在预定的温度范围内自行启动,按设计的洒水形状和流量洒水到设计的保护区域内的一种快速响应喷头。

3.2

      设计长度 design length

      家用喷头设计保护面积的长度。

3.3

      设计宽度 design width

      家用喷头设计保护面积的宽度。

3.4

      设计流量 design flow rate

      针对不同保护面积,家用喷头能够有效保护的最小流量。

3.5

      快速响应喷头 fast response sprinklers

      响应时间系数(RTI)小于或等于50(m·s)0.5且传导系数(C)小于或等于1.0(m/s)0.5的喷头。

4 分类

4.1 按热敏元件分类

4.1.1 易熔元件家用喷头

      通过易熔元件受热熔化而开启的家用喷头。

4.1.2 玻璃球家用喷头

      通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的家用喷头。

4.2 根据安装位置分类

4.2.1 下垂型家用喷头

      下垂安装,水流向下冲向溅水盘的家用喷头。

4.2.2 直立型家用喷头

      直立安装,水流向上冲向溅水盘的家用喷头。

4.2.3 边墙型家用喷头

      靠墙安装,在一定的保护面积内,将水向一边(半个抛物线)喷洒分布的家用喷头。

4.3 特殊类型喷头

4.3.1 嵌入式家用喷头

      除根部螺纹外,喷头的全部或部分本体被安装在嵌入吊顶的护罩内的家用喷头。

4.3.2 隐蔽式家用喷头

      带有装饰盖板的嵌入式家用喷头。

4.3.3 齐平式家用喷头

      喷头的部分本体(包括根部螺纹)安装在吊顶下平面以上,而部分或全部热敏感元件在吊顶下平面以下的家用喷头。

5 公称口径、接口螺纹、颜色标志和型号编制

5.1 家用喷头的公称口径和接口螺纹

      喷头的公称口径和接口螺纹见表1。

表1 喷头的公称口径和接口螺纹

公称口径/mm

接口螺纹/in

10

R 3/8

15

R 1/2

20

R 3/4

5.2 公称动作温度和颜色标志

      家用喷头的公称动作温度和颜色标志见表2。

      玻璃球家用喷头的公称动作温度分为5档,应在玻璃球工作液中做出相应的颜色标志。

      易熔元件家用喷头的公称动作温度分为2档,应在喷头轭臂或相应的位置做出颜色标志。

表2 公称动作温度

玻璃球喷头

易熔元件喷头

公称动作温度/℃

液体色标

公称动作温度/℃

轭臂色标

57

橙色

57~77

未标色

68

红色

78~107

白色

79

黄色

-

-

93

绿色

-

-

107

绿色

-

-

5.3 型号编制

5.3.1 家用喷头的型号规格由类型特征代号、性能代号、公称流量系数和公称动作温度等部分组成。

5.3.2 类型特征代号表明了产品的结构形式和特征,由不超过3位大写英文字母、阿拉伯数字或其组合构成,可由生产商自己命名。

5.3.3 性能代号表明喷头的洒水分布类型、安装位置等特性,由下列符号构成:

      下垂型家用喷头:RES-SP

      直立型家用喷头:RES-SU

      直立边墙型家用喷头:RES-USW

      水平边墙型家用喷头:RES-HSW

      齐平式下垂型家用喷头:RES-FSP

      齐平式边墙型家用喷头:RES-FSW

      嵌入式下垂型家用喷头:RES-RSP

      嵌入式边墙型家用喷头:RES-RSW

      隐蔽式下垂型家用喷头:RES-CSP

      隐蔽式边墙型家用喷头:RES-CSW

5.3.4 型号编制示例

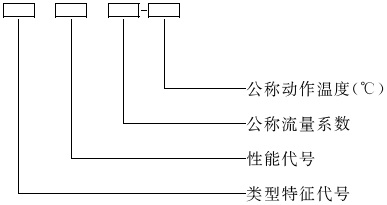

      家用喷头的型号编制方法如下:


      示例1:A1 RESSP 60-57℃表示A1型,下垂安装,公称流量系数为60,公称动作温度为57℃的家用喷头。

      示例2:C2 RESHSW 70-68℃表示C2型,边墙型、水平安装,公称流量系数为70,公称动作温度为68℃的家用喷头。

6 要求

6.1 整体要求

      家用喷头在制造上应确保其产品的一致性,从设计和制造上应保证使其不能轻易调整、拆卸和重装。密封部分不应使用橡胶O型圈。

6.2 外观

6.2.1 家用喷头的外表面应均匀一致,无明显的磕碰伤痕、变形及缺陷,表面涂、镀层完整美观。

6.2.2 家用喷头的接口螺纹应符合GB/T 7306.2的规定。

6.2.3 家用喷头在其溅水盘或本体上至少应标记型号规格、生产厂商的名称(代号)或商标、生产年代等;边墙型家用喷头,还应标明水流方向。所有标记应为永久性标记且标志正确、清晰。

6.3 水压密封和耐水压强度性能

6.3.1 按7.3.1规定的方法进行试验时,家用喷头在整个试验过程中应无渗漏。

6.3.2 按7.3.2规定的方法进行试验时,家用喷头应无变形或破坏。

6.4 流量系数

6.4.1 家用喷头的流量系数K由式(1)计算:



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
