1 范围

      GB 5135的本部分规定了自动喷水灭火系统预作用装置的型号编制、要求、试验方法、检验规则、标志、包装、运输、贮存等。

      本部分适用于自动喷水灭火系统中的预作用装置。

2 规范性引用文件

      下列文件中的条款通过GB5135的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 191 包装储运图示标志（GB/T 191-2008，ISO 780：1997，MOD）

      GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱（GB/T 3098.1-2000，idt ISO 898-1：1999）

      GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹（GB/T 3098.2-2000，idt ISO 898-2：1992）

      GB/T 3098.3 紧固件机械性能 紧定螺钉（GB/T 3098.3-2000，idt ISO 898-5：1998）

      GB/T 3287 可锻铸铁管路连接件

      GB 5135.10 自动喷水灭火系统 第10部分：压力开关

      GB 5135.11 自动喷水灭火系统 第11部分：沟槽式管接件

      GB/T 9112 钢制管法兰 类型与参数

      GB/T 9969 工业产品使用说明书 总则

      GB/T 17241.6 整体铸铁管法兰

      GB 50084 自动喷水灭火系统设计规范

      GA 30.1-2002 固定消防给水设备的性能要求和试验方法 第1部分：消防气压给水设备

      GA 61-2002 固定灭火系统驱动、控制装置通用技术条件

3 术语和定义

      下列术语和定义适用于GB5135的本部分。

3.1

      预作用装置 preaction devices

      由预作用报警阀组、控制盘、气压维持装置和空气供给装置组成，通过电动、气动、机械或其他方法进行开启，使水能够单方向流入喷水系统同时进行报警的一种单向阀组装置。

3.2

      预作用报警阀组 preaction alarm valve

      由预作用报警阀（单阀或组合阀）及其管路辅件组成的报警阀组。

3.3

      阀门伺应状态 ready condition of valve

      安装在管路系统中的预作用报警阀组阀瓣组件处于关闭位置，阀门供水侧充以压力稳定的水，系统侧按预定压力充满了空气，而无水流通过预作用报警阀组的状态。

3.4

      额定工作压力 rated working pressure

      预作用报警阀组在伺应状态或工作状态下允许的最大工作压力。

3.5

      装置工作状态 work condition of devices

      预作用装置各操作部件的工作位置、控制盘的控制、监视功能，均应处于正常工作状态。

4 型号编制

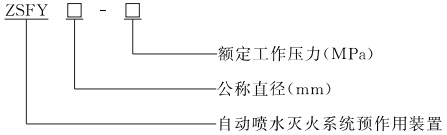

      产品标记由结构形式代号、公称直径和额定工作压力组成。

      示例：ZSFY 100-1.2表示公称直径为100mm、额定工作压力1.2MPa的预作用装置。

5 要求

5.1 装置

5.1.1 装置组成

5.1.1.1 预作用装置是由预作用报警阀组、控制盘、气压维持装置、空气供给装置及管路附件等部件组成。

5.1.1.2 装置各部件安装位置正确，整体布局合理，便于操作、检查和维修。

5.1.2 外观

      预作用装置各构成部件应无明显的加工缺陷或机械损伤，部件外表面应进行防腐、防锈处理，其涂层、镀层应完整、均匀。

5.1.3 标志

5.1.3.1 预作用报警阀组应在明显位置清晰、永久性标注下述内容：

      a）产品名称及规格型号；

      b）生产单位名称或商标；

      c) 额定工作压力；

      d) 生产日期及产品编号；

      e）执行标准代号；

      f）预作用报警阀组安装的水流方向。

5.1.3.2 控制盘应在明显位置清晰、永久性标注下述内容：

      a）产品名称及规格型号；

      b）工作电压、电流；

      c）备用电源工作时间；

      d）工作环境温度；

      e）生产单位名称或商标。

5.1.4 装置工作状态

      预作用装置各操作部件的工作位置、控制盘的控制及监视功能，均应处于正常工作状态，预作用报警阀组、气压维持装置及空气供给装置均应处于正常伺应状态。

供水压力、系统侧充气压力均应处于正常工作状态。

5.1.5 启动运行要求

5.1.5.1 启动方式

      预作用装置应具有下述启动方式：

      a) 自动启动方式：电动启动、湿式启动、干式启动、易熔锁封启动等，上述启动方式可串、并联使用；

      b) 通过装置控制盘上的消防手动按钮的手动启动方式；

      c) 通过预作用报警阀组控制腔上手动控制阀开启的机械应急启动方式；

      d) 任何自动启动方式必须设有机械应急启动方式。

5.1.5.2 启动运行

      按6.20的规定进行试验，预作用装置应符合下述要求：

      a）装置采用不同方式启动，动作应准确、可靠、无故障；

      b）机械紧急启动应具有防止误动作的有效措施；

      c）装置的运行参数，如延迟时间、充气压力范围等应符合生产单位使用说明书上规定的公布参数范围。

5.2 预作用报警阀组

5.2.1 基本参数

5.2.1.1 额定工作压力

      预作用报警阀组的额定工作压力不应低于1.2 MPa，应符合1.2 MPa、1.6 MPa等系列压力等级。预作用报警阀组与工作压力等级较低的设备配装使用时，允许将阀进出口接头按承受较低压力等级加工，但在阀上应注明使用的较低的压力等级。

5.2.1.2 公称直径

      预作用报警阀组进出口公称直径为50 mm，65 mm，80 mm，100 mm，125 mm，150 mm，200 mm，250mm,300mm。

      预作用报警阀组座圈处的直径可小于公称直径。

5.2.2 材料

5.2.2.1 预作用报警阀组阀体和阀盖应采用耐腐蚀性能不低于铸铁的材料制作。阀座应采用耐腐蚀性能不低于青铜的材料制作。若采用耐腐蚀性能低于青铜的材料制作，阀座表面应进行防腐处理，并应按6.3的规定进行试验，试验后的预作用报警阀组按6.5和6.8规定的方法进行渗漏和功能试验时，应符合5.2.6和5.2.8的规定。

5.2.2.2 预作用报警阀组要求转动或滑动的零件应采用青铜、黄铜、奥氏体不锈钢等耐腐蚀材料制作。若采用耐腐蚀性能低于上述要求的材料制作时，应在有相对运动处加入上述耐腐蚀材料制造的衬套件。

5.2.3 结构和连接尺寸

5.2.3.1 预作用报警阀组阀体和阀盖上的接头尺寸应符合GB/T 3098.1～3098.3、GB/T 9112、GB/T 17241.6、GB 5135.11或GB/T 3287的规定。

5.2.3.2 预作用报警阀组阀体上应设有放水口，放水口公称直径不小于20mm。

5.2.3.3 阀体阀瓣组件的供水侧，应设有在不开启阀门的情况下检验报警装置的设施。

5.2.3.4 预作用报警阀组上宜设置加入底水及检查底水水位的结构。

5.2.4 刚性非金属材料

5.2.4.1 预作用报警阀组采用的刚性非金属零件，按6.2、6.3规定的方法进行老化试验后，不应产生妨碍装置正常动作的裂纹、扭曲、蠕变或其他损坏。

5.2.4.2 由经过老化试验的刚性非金属零件装配的预作用报警阀组按6.5和6.8规定的方法进行渗漏和功能试验时，应符合5.2.6和5.2.8的规定。
