1 范围

      GB 5135的本部分规定了自动喷水灭火系统水流指示器的分类、型号、要求、试验方法、检验规则、标志、使用说明书及包装、运输、贮存。

      本部分适用于自动喷水灭火系统中的叶片型水流指示器，其他类型的水流指示器可参照使用。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 1842 塑料 聚乙烯环境应力开裂试验方法

      GB 5135.11 自动喷水灭火系统 第11部分：沟槽式管接件

      GB/T 7306（所有部分）55°密封管螺纹

      GB/T 9112 钢制管法兰 类型与参数

      GB/T 9969 工业产品使用说明书 总则

      GB/T 17241.6 整体铸铁法兰

      GB/T 25208 固定灭火系统产品环境试验方法

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      水流指示器 water flow indicator

      用于自动喷水灭火系统中将水流信号转换成电信号的一种报警装置。

3.2

      延迟时间 retard time

      由水的流动引起的传动部件动作开始到发出报警信号的时间。

3.3

      灵敏度 sensitivity

      驱动水流指示器发出报警信号的最小水流量。

3.4

      额定工作压力 rated working pressure

      水流指示器正常工作时所允许的最大进口压力。

4 分类

4.1 水流指示器按是否具有延时功能可分为：

      a）延时型；

      b）无延时型。

4.2 水流指示器按结构形式可分为：

      a）法兰式；

      b）沟槽式；

      c）对夹式；

      d）螺纹式；

      e）马鞍式；

      f）其他式。

表1 分类代号

5 型号

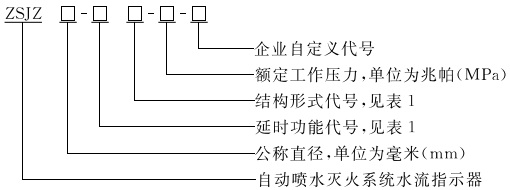

      水流指示器的型号编制方法如下：

      示例1：

      ZSJZ 100-YF-1.2表示额定工作压力为1.2 MPa，具有延时功能，法兰式结构，公称直径为100mm的水流指示器。

      示例2：

      ZSJZ 100-M-1.2-A表示企业自定义代号为A，额定工作压力为1.2 MPa，无延时功能，马鞍式结构，公称直径为100mm的水流指示器。

6 要求

6.1 外观标志

6.1.1 水流指示器表面应平整光洁，无加工缺陷及碰伤划痕，涂层应均匀。

6.1.2 水流指示器应在外表面设有耐久性标志铭牌，标志内容应清晰且符合9.1的规定。

6.2 规格

      水流指示器公称直径系列为25 mm，32 mm，40 mm，50 mm，65 mm，80 mm，100 mm，125 mm，150 mm,200mm。

6.3 额定工作压力

      水流指示器的额定工作压力不应低于1.2 MPa。

6.4 连接

6.4.1 水流指示器采用法兰连接方式时，法兰连接尺寸、法兰密封面型式和尺寸应符合GB/T 17241.6或GB/T 9112的规定。

6.4.2 水流指示器采用沟槽连接方式时，沟槽尺寸应符合GB5135.11的规定。

6.4.3 水流指示器采用螺纹连接方式时，连接螺纹应符合GB/T 7306的规定。

6.5 叶片

6.5.1 水流指示器采用金属材料作为叶片时，叶片应采用耐腐蚀性能不低于奥氏体不锈钢的材料。

6.5.2 水流指示器采用聚乙烯材料作为叶片时，叶片应按7.3.2进行试验，试验后叶片应无开裂等损坏。

6.5.3 水流指示器叶片按7.2规定的方法进行叶片弯曲试验，试验后叶片应无断裂、永久性变形等损坏。

6.6 密封组件

      用于水压密封的密封组件，按7.3.1规定的方法进行温水老化试验，试验后试样应无粘结、龟裂等影响正常工作的现象，水流指示器的耐水压性能应符合6.15的规定。

6.7 信号输出部件

      信号输出部件应设有接线端子或输出引线，端子标识应明显，引线应用颜色区分。按7.4规定的方法进行触点接触电阻试验，信号输出部件的触点接触电阻不应大于0.1Ω。

6.8 灵敏度

      按7.5规定的方法进行灵敏度试验，水流指示器应满足下列要求：

      a）流量小于或等于15.0L/min时，应无报警信号输出；

      b）输出报警信号时，流量应大于15.0L/min且小于或等于37.5L/min；

      c）流量大于或等于37.5L/min时，应输出报警信号，且报警信号随流量的增加应无变化；

      d）复位时间不应大于5s。

6.9 工作循环

      按7.6规定的方法进行工作循环试验，水流指示器应动作灵敏、复位迅速，无零部件松动损坏，工作循环试验后，灵敏度应符合6.8的规定。

6.10 延时功能

      具有延时功能的水流指示器，延迟时间应可调，按7.7规定的方法进行延时功能试验，初始设置的延迟时间应在2s～90s范围内。

6.11 抗外力冲击性能

      按7.8规定的方法进行外力冲击试验，试验后应无妨碍水流指示器动作的零部件松动损坏，灵敏度应符合6.8的规定。

6.12 耐水冲击性能

      按7.9规定的方法进行水冲击试验，试验过程中水流指示器应无零部件松动损坏，受水冲击后应能正常复位，试验后灵敏度应符合6.8规定。

6.13 水力摩阻损失

      按7.10规定的方法进行水力摩阻试验，水力摩阻损失不应大于0.02 MPa。
