GB 5135.6-2018 自动喷水灭火系统 第6部分:通用阀门

  • 发表时间:2022-11-04
  • 来源:共立消防
  • 人气:

1 范围

      GB 5135的本部分规定了自动喷水灭火系统用通用阀门的分类、型号编制、要求、试验方法、检验规则、标志、使用说明书和包装、运输、贮存。

      本部分适用于自动喷水灭火系统中使用的通用阀门。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 1047 管道元件 DN(公称尺寸)的定义和选用

      GB/T 1048 管道元件 PN(公称压力)的定义和选用

      GB/T 3737 卡套式直通管接头

      GB 5135.11 自动喷水灭火系统 第11部分:沟槽式管接件

      GB/T 7306(所有部分)55°密封管螺纹

      GB/T 9112 钢制管法兰 类型与参数

      GB/T 9969 工业产品使用说明书 总则

      GB/T 12221 金属阀门 结构长度

      GB/T 17241.6 整体铸铁法兰

      GB/T 21873-2008 橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范

      GB/T 25208-2010 固定灭火系统产品环境试验方法

      CJ/T 216 给排水用软密封闸阀

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      额定工作压力 rated working pressure

      通用阀门在伺应状态或工作状态下允许的最大工作压力。

3.2

      通用阀门 conventional valve

      在自动喷水灭火系统中使用的消防闸阀、消防蝶阀、消防球阀、消防截止阀、消防电磁阀、消防信号阀、消防单向阀和消防地埋闸阀等阀门的统称。

3.3

      手动阀门 manual valve

      靠人力操作手轮、手柄或链轮驱动的阀门。

3.4

      动力驱动阀门 power-driven valve

      利用各种动力源来驱动的阀门。

3.5

      消防地埋闸阀 buried gate valve for fire protection

      在消防地埋敷设管线上安装,在地上进行启闭操作的闸阀。

4 分类

4.1 通用阀门按产品名称可分为:

      a)消防闸阀;

      b)消防球阀;

      c) 消防蝶阀;

      d) 消防电磁阀;

      e) 消防截止阀;

      f) 消防信号闸阀;

      g) 消防信号蝶阀;

      h) 消防信号球阀;

      i) 消防信号截止阀;

      j) 消防单向阀;

      k)消防地埋闸阀。

4.2 通用阀门按驱动方式可分为:

      a)手动驱动;

      b)动力驱动(电动驱动、气动驱动和液压驱动等)。

4.3 通用阀门按进出口连接形式可分为:

      a)螺纹连接;

      b)法兰连接;

      c)对夹连接;

      d)卡箍连接(沟槽连接);

      e)卡套连接。

5 型号编制

5.1 型号编制方法

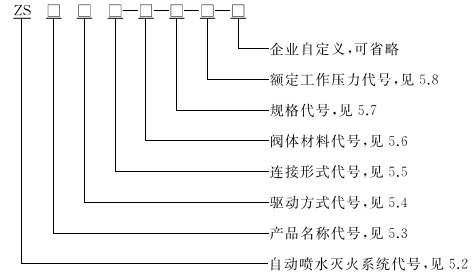

      通用阀门的型号编制形式如下:


      示例1:

      ZSCFD1T-25-16表示:额定工作压力1.6 MPa,公称直径25mm,铜合金材料,内螺纹连接,电动驱动的自动喷水灭火系统消防电磁阀。

      示例2:

      ZSXDF7Q-100-16表示:额定工作压力1.6 MPa,公称直径100mm,球墨铸铁材料,对夹连接,手动驱动的自动喷水灭火系统消防信号蝶阀。

      示例3:

      ZSNF4Q-150-16表示:额定工作压力1.6 MPa,公称直径150mm,球墨铸铁材料,法兰连接,手动驱动的自动喷水灭火系统消防单向阀。

5.2 系统代号

      系统代号用两个大写汉语拼音“ZS”表示自动喷水灭火系统用通用阀门。

5.3 产品名称代号

      通用阀门的产品名称代号见表1。

表1 产品名称代号

产品

名称

消防

闸阀

消防

球阀

蝶阀

消防

电磁阀

消防

截止阀

消防

信号闸阀

消防

信号蝶阀

消防

信号球阀

消防信号截止阀

消防

单向阀

消防

地埋闸阀

代号

ZF

QF

DF

CF

JZF

XZF

XDF

XQF

XJZF

NF

MZF

5.4 驱动方式代号

      通用阀门的驱动方式代号见表2。

表2 驱动方式代号

驱动方式

动力驱动

手动

电动

气动

液压

代号

D

Q

Y

省略



以上为标准部分内容,如需看标准全文,请到相关授权网站购买标准正版。
