警告：当使用符合本标准要求的试验台进行试验时，暴露在火焰中的管路附件内部的工作压力可能高于1MPa。

1 范围

      本标准规定了用于判断配有弹性密封件的金属管路附件耐火性能的试验台要求。

      本标准适用于按照GB/T 22218/ISO 19921：2005进行试验的试验台。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 7676.1-1998 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求(idt IEC 60051-1:1984(97))

      GB/T 19022 测量管理体系 测量过程和测量设备的要求（GB/T 19022-2003，ISO 10012：2003,IDT)

      GB/T 22218 船舶与海上技术 配有弹性密封件的金属管路附件耐火性能 试验方法(GB/T 22218-2008,ISO 19921:2005,IDT)

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      耐火性能 fire resistance

      在标准耐火试验中，结构、部件或构件的一部分在规定的时间内满足稳定性、完整性、隔热性和/或其他预期的指定功能的能力。

4 要求

4.1 试验台的组件

      试验台应由以下组件组成（见图1和图2）：

      a）带有用于连接试样的连接装置、燃烧器和排气管的燃烧室（见4.2）；

      b）带有用于调节和控制试验介质的设备的集控箱（见4.3）；

      c）用于监测和记录试验过程的设备（见4.4）；

      d）在火烧试验后能给试样加载技术规格书规定压力的加压设备（见4.5）。

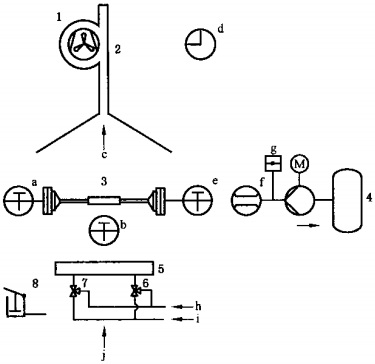

      1——排气扇；

      2——排气管；

      3——试样；

      4——加热/冷却水箱；

      5——组合燃烧器；

      6、7——混气阀；

      8——压力试验用泵。

      注：

      a——试样出口处水温；

      b——试样中心正下方火焰温度；

      c——废气；

      d——试验持续时间；

      e——试样进口处水温；

      f——水流量；

      g——试验期间的工作压力；

      h——燃气；

      i——助燃空气；

      j——空气。

图1 试验台和燃烧室示意图

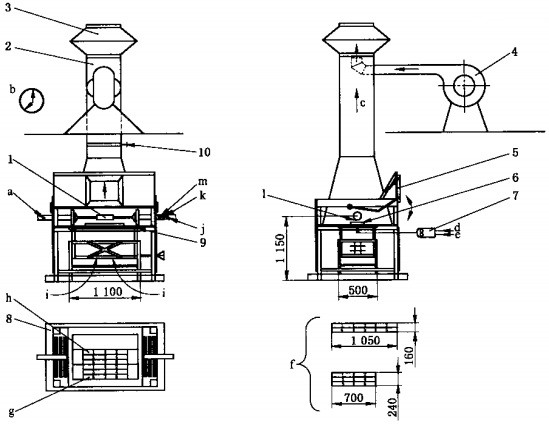

单位为毫米

      1——试样；

      2——排气管；

      3——扩散器；

      4——排气扇；

      5——观察窗；

      6——组合燃烧器；

      7——混气阀；

      8——水滴和燃烧废物收集盘；

      9——燃烧器支架；

      10——排气挡板。

      注：

      a——试样出口水温；

      b——试验持续时间；

      c——废气；

      d——燃气；

      e——助燃空气；

      f——燃烧器组合布置示例：6个燃烧器单元组成两种不同的燃烧器组合；

      g——调整火焰温度时燃烧器组合的位置；

      h——组合燃烧器的工作位置；

      i——空气；

      j——试验期间的工作压力；

      k——水流量；

      1——试样中心正下方的火焰温度；

      m——试样进口水温。

图2 燃烧室示例
