1 范围

      本标准规定了用来判断船舶工程系统中配有弹性密封件的金属阀门、管接头和类似的管路附件耐火性能的试验方法。

      本标准适用于船舶工程系统中带有弹性密封件的金属阀门、管接头和类似的管路附件（以下简称管路附件）。

      本标准用于判断在符合GB/T 22219/ISO 19922：2005要求的试验台上完成火烧试验后，在检验压力下，管路附件是否保持密封和无任何影响其功能的损坏。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 22219 船舶与海上技术 配有弹性密封件的金属管路附件耐火性能试验台要求(GB/T 22219-2008,ISO 19922:2005,IDT)

3 标记

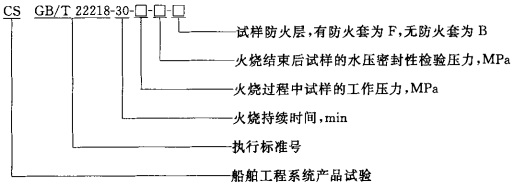

3.1 试验标记规定如下：

3.2 标记示例：

      不带防火套的管路附件的耐火性能试验，火烧持续时间为30min，火烧过程中试样工作压力为0.5 MPa，火烧结束后试样的水压密封检验压力为2.4MPa的试验标记为：

      CS GB/T 22218-30-0.5-2.4-B

4 试样和试验准备

      管路附件的试样尺寸应能被火焰完全包围，并符合7.1的规定。

      试样与试验台的连接方式，应由生产厂商与试验操作人员协商一致。字母B表示试验中试验样品不带防火套，字母F表示试验中试验样品带有防火套。

      试样在试验时是否带有防火层应当协商一致。

      试验前，样品应在环境温度下放置24h。

5 试样数量

      试样的数量和尺寸规格应由生产厂商和试验操作人员协商一致。但是，至少应用3个不同尺寸规格的样品来进行试验。

      用于验证的成系列的管路附件中的最小和最大尺寸规格的管路附件，都应进行试验。

6 试验台

      试验中所用试验台应符合GB/T 22219的规定。

7 试验方法

7.1 试样的安装

      试样应被安装在试验台上方，试验台的燃烧器侧面超出试样各边的距离不应小于20mm（见图1），并使试样能被火焰完全包围。

单位为毫米

      1——试样；

      2——试验台的燃烧器。

图1 试样安装示意图

7.2 准备

      安装后，试样应通入试验介质（水）至少1min，以便尽可能的排除试样中的空气。

7.3 测量值和测量点

      应在指定的测点（见图2）处测量下列数值：

      a）测点a和b处的水温；

      b）测点c处的火焰温度；

      c）水的流量；

      d）火烧过程中试样内的工作压力；

      e）燃气消耗量。

      在试验过程中，应以不超过2min的时间间隔对所有数值进行测量。

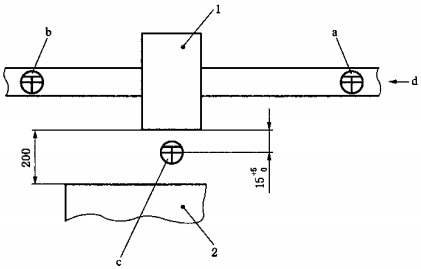

单位为毫米

      1——试样；

      2——试验台的燃烧器。

      注：

      a——试样进口处的水温测点；

      b——试样出口处的水温测点；

      c——在试样中心正下方的火焰温度测量点；

      d——水流方向。

图2 温度测量点示意图

7.4 试验开始

      当测量点温度（火焰温度和水温）达到表1规定温度的时刻为试验开始时刻。

7.5 试验温度

      在火烧试验过程中，应保持表1所示温度值。应控制水流的速度，以保持水温在规定的范围内。

表1 温度

7.6 试验压力

      试验过程中，试样的工作压力不应低于0.5 MPa±0.02 MPa。

      可采用其他的工作压力进行试验，但应由生产厂商与试验操作人员协商一致。

      火烧结束后，试样应在环境温度下进行水压密封性检验，检验压力不应小于1.5倍的公称压力或工作压力，保持5min，试样应无渗漏。

7.7 持续时间

      火烧试验持续时间应为30min。

7.8 热通量

      热通量应符合燃料流量为5kg/h的预混和丙烷的燃烧所产生的65kW热释放率。为保持稳定的热通量，应测量燃气消耗量，测量精度为±3％。试验中所用丙烷的纯度不小于95％。

      对于公称直径超过152mm的管路附件，公称直径每增加51mm就应增加一排燃烧器。在燃烧器组中心线上方125mm±10mm处，仍应保持平均113.6kW/m²（±10％）的稳定热通量。应调节燃料流量以保持指定的热通量，并且火焰应将试样完全包围。

8 判定

      当在火烧试验及其后的水压密封性检验过程中，试样无渗漏，则判定样品通过试验。
