1 范围

      本标准规定了农林拖拉机和机械的驾驶室用内饰材料水平燃烧特性的试验方法。

      鉴于各种驾驶室内饰零件实际情况（零件应用部位、布置方法、使用条件、引火源等）和本标准中规定的精确试验条件之间有许多差别，本标准不适用于评价内饰材料所有真实的驾驶室内燃烧特性。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差（GB/T 1804-2000，eqv ISO 2768-1：1989）

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      燃烧速度 burning rate

      按本标准规定测得的燃烧距离与燃烧此距离所用时间的比值。单位以mm/min表示。

3.2

      层积复合材料 composite material

      若干层相似或不同材料，其表面之间由烧结、粘结、覆层、焊接等不同方法使全面紧密结合在一起的材料。

      若不同材料断续连结在一起（例如由缝纫、高频焊接、铆接），这种材料应认为不是层积复合材料。

3.3

      暴露面 exposed side

      零件装配在车内面向乘员的那一面。

4 操作方法

      将试样水平地夹持在U形支架上，在燃烧箱中受规定的小能量小火焰点燃15s，火焰在试样的自由端点燃。试验确定火焰是否熄灭，或何时熄灭，以及试样燃烧的距离和燃烧该距离所用时间。

5 试验装置及器具

5.1 燃烧箱（见图1）用不锈钢钢板制成，尺寸见图2。燃烧箱的前部设有一个耐火玻璃观察窗，该窗可整块盖住前面，也可做成小型观察窗。

      燃烧箱底部设有通风孔，四壁靠近顶部四周有通风槽。整个燃烧箱由4只高10mm的支脚支承着。

      燃烧箱一端设有可将装有试样的支架放入可封闭的开孔，另一端则设一个小门，门上有通燃气管用的小孔。燃烧箱底部设有一只用于收集熔融滴落物的收集盘（见图3）。此盘放置在两排通风孔之间而又不影响通风孔的通风。

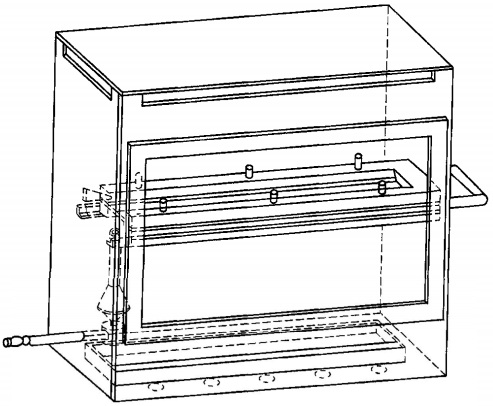

图1 燃烧箱（带试样支架和滴落物收集盘）

单位为毫米

      公差按照GB/T 1804规定。

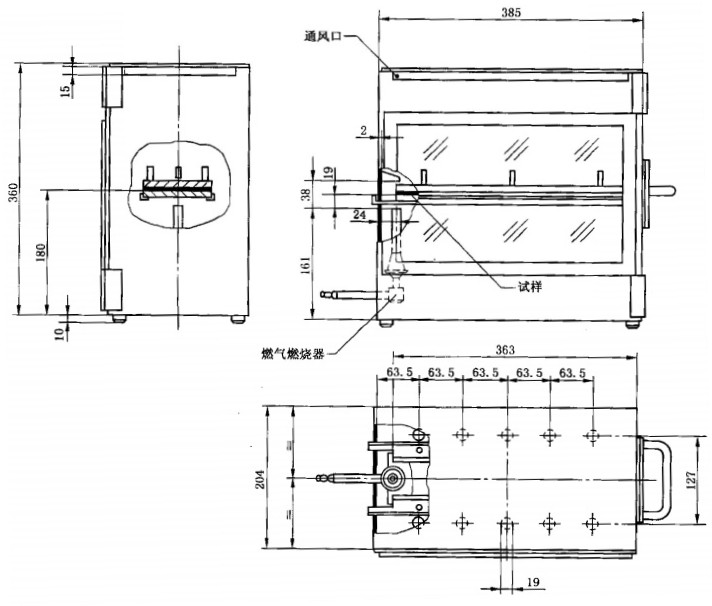

图2 燃烧箱

  单位为毫米

      公差按照GB/T 1804规定。

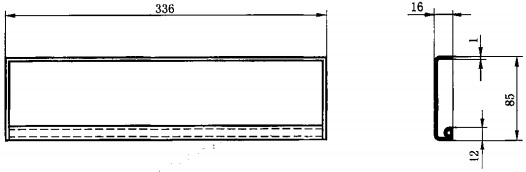

图3 典型的滴落物收集盘

      如果没有其他要求，公差按照GB/T-1804规定。

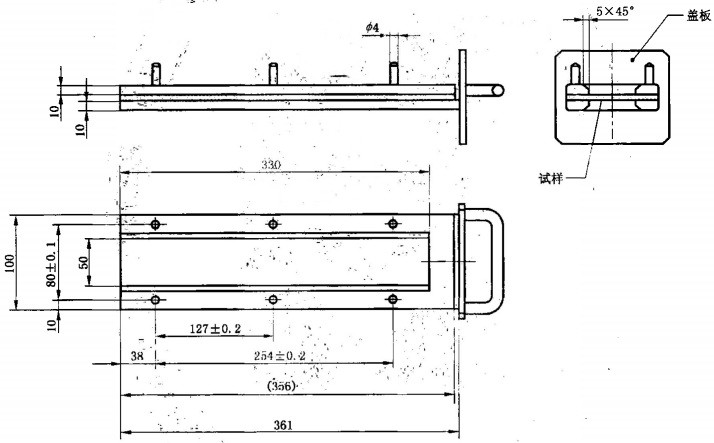

图4 试样支架

5.2 试样支架由两块U形耐腐蚀金属板制成的框架组成，尺寸见图4。

      支架下板装有若干个销子，上板相应设有销孔，以保证均匀夹持试样。销子也作为燃烧距离的起点（第一标线）和终点（第二标线）的标记。

      另一种支架的下板不仅设有若干个销子，而且支架下板布有间距为25mm的耐热金属支承线，线径0.25mm（见图5）。

      安装后的试样底面应在燃烧箱底板之上178mm，试样支架前端距燃烧箱的内表面距离应为22mm，试验支架两纵外侧离燃烧箱内表面距离为50mm（见图1和图2）。

5.3 燃气燃烧器为试验用火源，燃烧器喷嘴内径为9.5mm。当燃烧器置于燃烧箱内时，其喷嘴头部中心处于试样自由端中心以下19mm处（见图2）。

5.4 供给燃气燃烧器试验用可燃性气体燃烧后的热值约为38MJ/m³（例如天然气）。
