1 范围

      本标准规定了泡沫枪的术语和定义、分类与型号、性能要求、试验方法、检验规则、标志、包装、贮存、运输和使用说明书等要求。

      本标准适用于以泡沫混合液为喷射介质的各类泡沫枪，不适用于压缩空气泡沫系统中所用的泡沫枪。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB 8181-2005 消防水枪

      GB 12514.1 消防接口 第1部分：消防接口通用技术条件

      GB 12514.2 消防接口 第2部分：内扣式消防接口型式和基本参数

      GB 12514.3 消防接口 第3部分：卡式消防接口型式和基本参数

      GB 12514.4 消防接口 第4部分：螺纹式消防接口型式和基本参数

      GB 15308 泡沫灭火剂（GB 15308-2006，ISO 7203-1：1995，ISO 7203.2：1995，ISO 7203-3：1999， NEQ)

      GB 19156-2003 消防炮通用技术条件（DIN 14366：1984，NEQ）

      GB 20031-2005 泡沫灭火系统及部件通用技术条件

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      泡沫枪 foam nozzle

      一种由单人或多人携带和操作的以泡沫混合液作为灭火剂的喷射管枪。

3.2

      射程 range

      泡沫枪在喷射泡沫液连续洒落的最远点至枪口端中心在地面的垂直投影点之间的距离的90%。

4 分类与型号

4.1 分类

      按发泡倍数和结构型式不同可分为：

      a）低倍数泡沫枪；

      b）中倍数泡沫枪；

      c）低倍数-中倍数联用泡沫枪。

4.2 型号

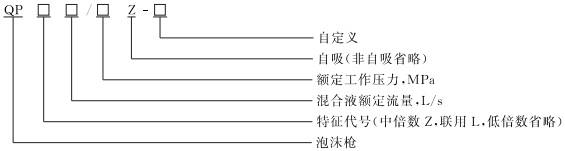

      泡沫枪的型号组成：

      示例：混合液额定流量为4L/s，额定工作压力为0.7 MPa的自吸低倍数泡沫枪其型号为：QP4/0.7Z。

5 性能要求

5.1 外观要求

5.1.1 钣金件、冲压件表面应无重皮、明显机械损伤与凹凸不平等缺陷。

5.1.2 焊接件焊缝应均匀，无裂纹、烧穿、咬边等缺陷。

5.1.3 锻铸件表面应无重皮和结疤，缩孔、缩松等缺陷。

5.1.4 压铸件表面应无流痕、缺料、裂缝、起泡、脱皮等缺陷。

5.1.5 镀层和涂层应色泽均匀，无剥落、气泡、划伤等缺陷。

5.2 基本性能参数

      低倍数泡沫枪的基本性能参数应符合表1的规定。中倍数泡沫枪的基本性能参数应符合表2的规定。低倍数-中倍数联用泡沫枪的基本性能参数应分别符合表1和表2的规定。

表1 低倍数泡沫枪的性能参数

表2 中倍数泡沫枪的性能参数

5.3 材料

      与泡沫液或泡沫混合液直接接触的零部件应采用铜、不锈钢等耐腐蚀性的材料制造。

5.4 密封性能

      泡沫枪按6.4进行密封性能试验，试验压力为0.88 MPa，保持5min，各连接部位应无渗漏现象。

5.5 耐水压强度性能

      泡沫枪按6.4进行耐水压强度性能试验，试验压力为1.20 MPa，保持5min，枪体不应有冒汗、裂纹及永久变形等现象。

5.6 跌落性能

      泡沫枪按6.5进行跌落性能试验，应无损坏松动，并能正常操作。

5.7 耐腐蚀性能

      泡沫枪按6.6进行耐腐蚀性能试验，试验后枪体应无明显的腐蚀损坏，并能正常工作。

5.8 耐喷射冲击性能

      泡沫枪按6.7进行耐喷射冲击性能试验，在0.88 MPa压力下连续喷射10min，应无松动、结构损坏。

5.9 自吸式泡沫枪的要求

      自吸式泡沫枪在吸液管路上应设有防止倒流的装置，装置应能可靠工作。

5.10 联用泡沫枪的要求

      低倍数-中倍数联用泡沫枪，应明确标示出各倍数切换的位置，切换应可靠。

5.11 接口要求

      接口型式和尺寸应符合GB 12514.1、GB 12514.2、GB 12514.3和GB12514.4的规定，并与定型时选用的接口型式和尺寸一致。

5.12 非金属件性能要求

      采用非金属件的枪筒，其材料应符合相应国家标准的要求。

6 试验方法

6.1 外观检查

      采用目测。

6.2 基本性能试验

6.2.1 试验场地和所用泡沫液

      试验场地应平坦，试验时风速小于2m/s。

      喷射用泡沫液应符合GB 15308的规定。

6.2.2 射程和混合比测定

      将泡沫枪置于喷射架上，调整好枪轴线与水平线的夹角（仰角）至30°±1°，调整枪出口端中心至地面的高度为1m，顺风测量。调整进口压力达到额定工作压力，至少连续稳定喷射30s，测量射程，同时按GB 19156-2003中7.9进行混合比的测定。

6.2.3 流量测定

      进口压力在额定工作压力下，用流量计直接进行流量测定。

6.2.4 低倍数泡沫枪的发泡倍数和25%析液时间测定

      进口压力在额定工作压力下，按GB19156-2003中7.10进行发泡倍数和25%析液时间的测定。

6.2.5 中倍数泡沫枪的发泡倍数和50%析液时间测定

      进口压力在额定工作压力下，按GB20031-2005中6.20进行发泡倍数和50%析液时间的测定。

6.3 材料检查

      采用目测和查看材质报告的方法。

6.4 密封性能、耐水压强度性能试验

      将泡沫枪的进口端安装在试验管网上，用闷盖或其他工具堵塞其余出口端，排除管网和枪体中的空气使管网和枪体充满水，然后加压，压力从零开始以不超过0.1MPa/s的速率分别升压到0.88 MPa和

1.20 MPa，各保持5min。

6.5 跌落性能试验

      按GB 8181-2005中6.8进行跌落性能试验。

6.6 耐腐蚀性能试验

      按GB 8181-2005中6.9进行耐腐蚀性能试验。
