1 主题内容与适用范围

      本标准规定了船用卤代烷1211和卤代烷1301灭火装置的组成、部件分类、技术要求、试验方法和验收规则等。

      本标准适用于船用卤代烷1211和卤代烷1301灭火装置。

2 引用标准

      GB 308 滚动轴承 钢球

      GB 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差

      GB 908 锻制圆钢和方钢尺寸、外形、重量及允许偏差

      GB 1220 不锈钢棒

      GB 1226 一般压力表

      GB 1527 拉制铜管

      GB 2066 锡青铜带

     GB 2270 不锈钢无缝钢管

      GB 3032 船舶管路附件的标志

      GB 3077 合金结构钢 技术条件

      GB 3124 锡青铜线

      GB 4065 二氟一氯一溴甲烷灭火剂

      GB 4426 复杂黄铜棒

      GB 4429 铝青铜棒

      GB 6051 三氟一溴甲烷灭火剂（1301灭火剂）

      GB 7039 往复运动用密封圈胶料

      GB/T 14088 船用卤代烷灭火系统技术条件

      CB* 56 管子平肩螺纹接头

      CB 773 结构钢锻件技术条件

      CB* 822 高压管子螺纹接头

      CB 862.1～862.2 有色金属锻件技术条件

      CB 893 高压空气瓶

      CB 1146.2 船舶设备环境试验方法 试验A：低温

      CB 1146.3 船舶设备环境试验方法 试验B：高温

      CB 1146.5 船舶设备环境试验方法 试验 Db：交变湿热

      CB 1146.6 船舶设备环境试验方法 试验Ea：冲击

      CB 1146.7 船舶设备环境试验方法 试验Eb：碰撞

      CB 1146.8 船舶设备环境试验方法 试验Ee：倾斜和摇摆

      CB 1146.9 船舶设备环境试验方法 试验Fc：振动

      CB 1146.11 船舶设备环境试验方法 试验J：长霉

      CB 1146.12 船舶设备环境试验方法 试验Ka：盐雾

      CB 1146.15 船舶设备环境试验方法 试验R：外壳防水

      JB 889 3725-1酚醛层压布棒

3 组成

3.1 船用卤代烷灭火装置的组成按图1、图2。

图1 船用卤代烷灭火装置的组成（不带施放装置）

1-灭火剂容器；2一容器阀；3一金属挠性接管；4一止回阀；5一压力信号发送器；6-注入测压阀；7-液控单向阀；8-喷嘴

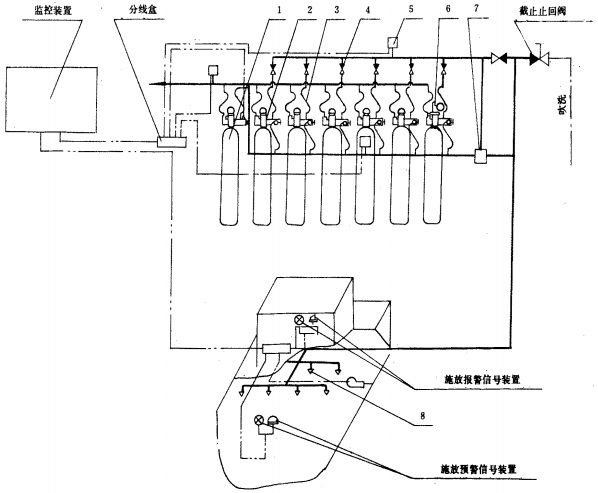

图2 船用卤代烷灭火装置的组成（带施放装置）

1-灭火剂容器；2一容器阀；3-金属挠性接管；4一止回阀；5一压力信号发送器；6-注入测压阀；7-喷嘴；8一施放装置

4 部件分类

4.1 灭火剂容器

4.1.1 灭火剂容器的类型：

      A型——电引爆、气动、人力机械三种操作方式的灭火剂容器；

      B型——电引爆、人力机械两种操作方式的灭火剂容器；

      C型——气动、人力机械两种操作方式的灭火剂容器。

4.1.2 灭火剂代号：

      F——卤代烷1211灭火剂；

      N——卤代烷1301灭火剂。

4.1.3 灭火剂容器的基本参数按表1。
