MT 1066-2008 煤与瓦斯突出矿井反向风门设置技术条件

  • 发表时间:2022-10-21
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了突出矿井井巷揭穿突出煤层和在突出煤层进行采掘作业时作为安全防护措施反向风门设置的具体技术条件。

     本标准适用于突出矿井。

      本标准不适用于突出煤层机掘巷道。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      《煤矿安全规程》(2004 年版)

      《防治煤与瓦斯突出细则》(1995 年 5 月 1 日执行)。

3 术语和定义

3.1 煤(岩)与瓦斯突出危险区 Dangerous area of coal(rock)-and-gas outburst 在突出煤(岩)层中经区域性预测而划分为有突出危险的范围。

3.2 反向风门 Reversing door ;door for air reversing

      打开的方向与安设该风门的掘进工作面发生煤与瓦斯突出时突出瓦斯冲击流动方向相反的风门。

3.3 煤(岩)与瓦斯突出强度 Intensity of coal(rock)-and-gas outburst

      是指具有煤(岩)与瓦斯突出危险性的煤层在采掘过程中发生突出时一次突出抛出的煤量和喷出的瓦斯量。用于衡量突出规模的大小,主要与瓦斯压力、瓦斯含量、地应力、煤体强度、软分层厚度、开采深度等因素有关。

4 反向风门设置

4.1 反向风门设置地点

4.1.1 反向风门设置地点符合《煤矿安全规程》第二百零九条规定,同时要求井巷揭穿突出煤层和在突出煤层中进行采掘作业时,在突出危险区和突出威胁区必须安设反向风门;风门必须设在掘进工作面的进风侧,距工作面回风口不小于10m。以控制突出时的瓦斯能沿回风道流入回风系统,上下山过煤门或接近突出煤层掘进时反向风门必须设置在进入倾斜巷道的水平巷道内;如图1所示:

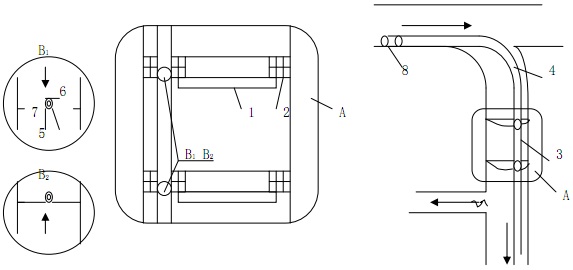

1—木质带铁皮的风门;2—砖墙;3—铁风筒;4—胶皮风筒;5—防止瓦斯逆流铁板;

6—防止瓦斯逆流铁板立轴;7—定位圈;8—局部通风机;B1—正常通风时防止瓦斯逆流铁板位置;B2—突然逆风时防止瓦斯逆流铁板位置。

图 1 反向风门和防逆流装置

4.1.2 按照《防治煤与瓦斯突出细则》第95条规定,反向风门距工作面的距离,应根据掘进工作面的通风系统和预计的突出强度大小确定;同时要求反向风门设置地点与工作面的最近距离不小于70m,如小于70m应设置三道反向风门,门垛应采用钢筋混凝土构筑,选用钢质薄壳门反向风门或钢铁门框与有加45角钢的木质带铁皮的风门;

4.2 反向风门设置技术规定

4.2.1 反向风门设置技术条件必须紧密结合与掘进面关联的巷道布置、通风系统、煤系岩层的地质条件、作业方式、邻近采区及矿井以往突出资料等情况;

4.2.2 反向风门的设计强度应达到或超过承受的等效静载荷;

4.2.3 按照《防治煤与瓦斯突出细则》第95条规定,反向风门的组数,应根据掘进工作面的通风系统和预计的突出强度大小确定;同时要求每组反向风门至少构筑两道,风门之间距离不得小于4m;

4.2.4 曾发生千吨以上特大型突出矿井,在突出危险区进行采掘作业时,应在进风侧靠近回风口选点再设置一道反向风门;

4.2.5 风门墙垛可用砖、料石或混凝土砌筑,嵌入巷道周边岩石的深度可根据岩石的性质确定,但不得

小于0.2m,墙垛厚度不得小于0.8m;在煤巷构筑反向风门时,风门墙体四周必须掏槽,掏槽深度见硬帮硬底后再进入实体煤不小于0.5m。砌碹巷道必须破碹接实帮实顶;

4.2.6 门垛采用钢筋混凝土构筑时,在风门设置地点清除巷道周边浮石,然后打深度不小于 0.5m、孔径 42mm 的钻孔,埋设直径 25mm 钢筋,钻孔布置如图 2,门框浇筑在门垛中;


图 2 埋设钢筋钻孔布置

4.2.7 门框可采用坚实的木质结构,门框厚度不得小于100mm,门框要包边沿口,有垫衬,四周与门扇接触严密;

4.2.8 风门采用坚实的木质结构,可包制铁皮,保证门扇平整不漏风,背面可使用角铁、槽钢或规格为120mm×100mm的横梁加固,风门厚度不得小于50mm,风门能自动关闭;

4.2.9 突出煤层平巷掘进时,可根据巷道支护情况,自行设计钢木结构、带顶柱、组合型反向风门;

4.2.10 通车风门必须设置底坎,门扇底端距离轨道面高度不得大于20mm,门扇下部设挡风帘,墙体的所有管孔必须用水泥砂浆封堵严实;

4.2.11 通过每一道风门墙体的风筒,都必须设逆止阀等防止逆流装置,铁风筒铁板厚度3mm~5mm,逆止阀铁板厚度不小于5mm;

4.2.12 风门墙体的排水沟采用低于巷道地板的反水沟,深度根据风压大小来构筑,保证不漏风。

5 反向风门管理

5.1 反向风门构筑要纳入采区采掘工作面的设计,反向风门的构筑由通风部门设计,对突出煤层掘进工作面设计中要明确规定防突反向风门位置。

5.2 反向风门构筑完工后,必须由安检部门组织进行验收,验收质量不合格,按照第 4 条重新进行施工;

5.3 明确责任单位和责任人定期对反向风门进行检查,确保反向风门能正常使用;

5.4 放炮时风门必须关闭,对通过内墙垛的风筒,必须设有隔断(防逆风)装置。放炮后,矿山救护队和有关人员进入检查时,必须把风门打开顶牢,使风门固定在打开位置;

5.5 反向风门严禁设置调节风窗。

6 反向风门的撤除

      突出矿井在突出危险区石门、上下山过突出煤层和突出煤层平巷掘进所设置的反向风门,在巷道掘进施工完毕后,应及时撤除反向风门,以恢复巷道的通风畅通性。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《MT 1066-2008 煤与瓦斯突出矿井反向风门设置技术条件
