MT 1099-2009 矿用变频调速装置

  • 发表时间:2022-10-17
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了煤矿具有爆炸性危险气体环境用变频调速装置(以下简称变频调速装置)的型式、规格、技术要求、试验方法、检验规则、标志、包装及储运。

      本标准适用于1140V及以下煤矿用变频调速装置。

2 规范性引用文件

      下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 191 包装储运图示标志

      GB/T 2423.4 电工电子产品基本环境试验规程 第2部分:试验方法 试验Db:交变湿热试验方法

      GB/T 3859.1 半导体变流器基本要求的规定

      GB 3836.1-2000 爆炸性气体环境用电气设备 第1部分:通用要求

      GB 3836.2-2000 爆炸性气体环境用电气设备 第2部分:隔爆型“d”

      GB 3836.3-2000 爆炸性气体环境用电气设备 第3部分:增安型“e”

      GB 3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型“i”

      GB 4208  外壳防护等级(IP代码)

      GB/T 12325 电能质量 供电电压允许偏差

      GB/T 12668.2-2002 调速电气传动系统 第2部分:一般要求 低压交流变频电气传动系统额定值的规定

      GB 12668.3 调速电气传动系统 第3部分:产品的电磁兼容性标准及其特定的试验方法

      GB 14048.1 低压开关设备和控制设备 第1部分:总则

      GB/T 14549 电能质量 公用电网谐波

      GB/T 15543 电能质量 三相电压允许不平衡度

      GB/T 15945 电能质量 电力系统频率允许偏差

      GB/T 18039.3 电磁兼容 环境 公共低压供电系统低频传导骚扰及信号传输的兼容水平

      GB/T 18039.4 电磁兼容 环境 工厂低频传导骚扰的兼容水平

      AQ 1043  矿用产品安全标志标识

3 型号、防爆型式及基本参数

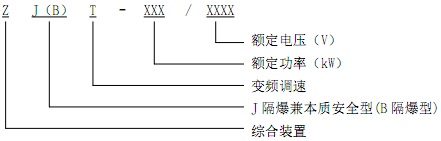

3.1 型号及含义


3.2 型式及组成

      矿用隔爆兼本安型,防爆标志为Exd[ib]I。

      矿用隔爆型,防爆标志为ExdI。

      组成:变频调速装置包含EMC滤波部分、谐波抑制部分、整流部分、逆变部分、冷却部分。

3.3 规格

3.3.1 额定输入电压:AC380V、660V、1140V

      供电电源的要求:

      a) 变频调速装置能在(85~110)%Ue的范围内正常工作;

      b) 正常电压下,电压不对称度允许值2%,短时不超过4%;

      c) 10kV及以下三相电压允许偏差为标称系统电压的±7%。

3.3.2 变频调速装置的额定输出电压

      输出电压的要求:

      a) 在规定电源条件下,输出100%的额定电流时,变频调速装置应能保证输出不低于额定电压的95%;

      b) 在正常使用条件下,在整个输出频率调节范围内,各相负载对称情况下输出三相电压的不对称度应不超过5%;

      c) 变频调速装置的额定输出电压优先为:AC380V、660V、1140V。

3.3.3 变频调速装置的频率

      输出频率的要求:

      a) 变频调速装置的额定输出频率分辨率不大于0.1Hz;

      b) 正常频率允许偏差值不大于1Hz;

      c) 变频调速装置的频率(速度)调节范围应符合GB 12668.2-2002中4.1.1和5.2.3的规定。

3.3.4 压频比

      在正常条件下,压频比应符合下列公式,即:

φ=V/f=C(常数)

3.3.5 工作制式

      连续工作制或短期工作制。

3.3.6 冷却方式

      a) 自然冷却;

      b) 热管冷却或热管加强制风冷;

      c) 水冷。

4 技术要求

4.1 变频调速装置应符合本标准的要求,按照经过规定程序批准的图样和文件制造并应取得防爆合格证和安全标志准用证。

4.2 环境要求

      变频调速装置应在下列条件下正常工作:

      a) 环境温度(0~+40)℃;

      b) 海拔高度不超过2000m,如超过2000m需要降容使用;

      c) 周围环境相对湿度不大于98%(+25℃);

      d) 在有甲烷气体和煤尘的爆炸性气体的煤矿井下工作;

      e) 在无淋水、积水的地方;

      f) 在无剧烈冲击和振动的地方;

      g) 大气压力(80~106)kPa;

      h) 污染等级:3级。

4.3 外观

4.3.1 变频调速装置外壳表面不应有明显的凹痕、划伤、裂纹和变形。表面涂层不应有气泡、龟裂和脱落。

4.3.2 变频调速装置的外壳上应有铭牌、MA安全标志、防爆标志牌和“放电XX分钟后方可打开”字样的警告牌。

4.3.3 变频调速装置的接地装置应符合GB3836.1-2000第15章的规定,外壳须设置内外接地螺栓,接地螺栓应进行防锈处理并标有接地符号。接地连接件至少保证与一根导线连接,导线截面积见表1。另外,电气设备外接地连接件应能至少与截面积不小于4mm2的接地线有效连接。

表1 导线截面积

主电路导线每相截面积S,mm2

对应保护线最小截面积Sp,mm2

S≤16

S

16<S≤35

16

S>35

0.5S

4.3.4 变频调速装置的壳体外表面喷涂磁漆,内表面涂1321耐弧漆,隔爆面应进行防锈处理。

4.4 结构

4.4.1 变频调速装置的原材料加工、处理、装配等工艺均应符合相应标准的要求。所有电气元件除应符合本标准的规定外,还应符合各自标准的要求。

4.4.2 变频调速装置的紧固件应有防止自动松脱的措施,金属件应进行防锈防蚀处理。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《MT 1099-2009 矿用变频调速装置
