1 范围

      本标准规定了煤矿用光干涉式甲烷气体传感器的术语及定义、型号和分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。

      本标准适用于煤矿井下有瓦斯气体和煤尘爆炸危险环境使用的煤矿用光干涉式甲烷气体传感器 （以下简称：传感器）。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有 修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB 191 包装储运图示标志（eqv ISO 480:1997）

      GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温(idt IEC 60068-2-1:1990)

      GB/T 2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法(eqv IEC 68-2-30:1980)

      GB/T 2423.5 电工电子产品环境试验 第2部分: 试验方法 试验Ea和导则：冲击(idt IEC 68-2-27:1987)

      GB/T 2423.8 电子电工产品环境试验 第2部分：试验方法 试验Eb和导则：自由跌落(idt IEC 68-2-32:1990)

      GB/T 2423.10 电工电子产品环境试验 第2部分: 试验方法 试验Fc和导则：振动（正弦）(idt IEC 68-2-6:1982)

      GB 2829 《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）》

      GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求(eqv IEC 60079-0:1998)

      GB 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i” (eqv IEC 60079-11:1999)

      GB 4208 外壳防护等级（IP代码）(eqv IEC 529:1980)

      GB 9969.1 工业产品使用说明书 总则

      AQ 1043 矿用产品安全标志标识

      AQ 6203 煤矿用低浓度载体催化式甲烷传感器

      MT 28 光干涉甲烷测定器

      MT/T 154.10 煤矿用安全仪器仪表产品型号编制方法和管理办法

      MT 209 煤矿通信、检测、控制用电工电子产品通用技术要求

      MT 210 煤矿通信、检测、控制用电工电子产品基本试验方法

      MT/T 408煤矿用直流稳压电源

3 术语和定义

3.1

      显示值 displayed value

      传感器显示的测量数值。

3.2

      零点 zero point

      传感器在清洁空气中正常工作时的显示值。

3.3

      标定点 calibration point

      传感器为满足测量准确度所选择的校准气样值。

3.4

      报警点 alarm point

      传感器依据使用要求所预先设置的报警启动值。

3.5

      基本误差 basic error

      在正常试验条件下确定的传感器测量误差值。

3.6

      稳定性 stability

      在规定的工作条件和时间内，传感器的零点和标定点保持在允许变化范围内的性能。

3.7

      响应时间 (T₉₀ )T₉₀ response time

      甲烷浓度发生阶跃变化时，传感器输出达到稳定值的90%的时间。

4 产品分类和型号及基本参数

4.1 产品分类

      传感器可分为：液晶、发光数码管等两种显示方式。

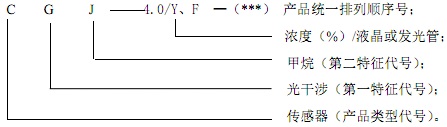

4.2 型号

      依据MT/T 154.10标准要求进行型号编制。

4.3 基本参数

      传感器产品基本参数如表1所示：

表1 基本参数

5 技术要求

5.1 一般要求

5.1.1 传感器应符合本标准的要求，并按经规定的程序和国家授权的试验部门审批的图样和技术文件制造。

5.1.2 传感器及其相关联的设备，应经通过国家授权的防爆检验机构联检。与传感器配套的关联设备应具有有效期内矿用产品安全标志证书。

5.1.3 传感器防爆型式：矿用本质安全型，防爆标志为“ExibI”。

5.2 工作环境条件

      本产品应该在下列环境条件下正常工作：

      a）温度：（-10~+40）℃；

      b）相对湿度：≤98%（+25℃时）；

      c）大气压力：（80~116）kPa；

      d）风速：不大于8 m/s；

      e）在煤矿井下环境有甲烷混合物（瓦斯）和煤尘爆炸性及瓦斯抽放管道用，无强烈震动及淋水的场所；

      f）贮存温度：（-40~+60）℃。

5.3 外观及结构要求

5.3.1 传感器的显示窗应透光良好，数码、符号均应清晰完好。其表面、镀层或涂层不应有气泡、裂痕、明显剥落和斑点。设计结构应合理，坚固耐用。

5.3.2 传感器外壳、接插件和零件应采取防腐措施，金属零部件不应有锈蚀和其他机械损伤，涂、镀层应均匀、牢固，颜色一致；印制电路板应至少涂覆两次三防（防腐、防霉、防潮）漆。

5.3.3 外接插件应有明显的符号加以区别或采取防止误插的措施，所有功能指示灯应色彩分明，有永久标志（铭牌）应清晰可见，安装牢固。

5.3.4 传感器采用环境扩散式取样，采样头应有防尘和防风罩，保证在正常情况下工作。

5.3.5 传感器外壳紧固螺栓应采用专用（特殊螺栓）实施安全保护，防止井下作业人员随意打开。

5.3.5 传感器应以体积百分比浓度表示测量值，采用数字显示（VOL单位体积摩尔），其分辨率应不低于0.01% CH₄，并应能表示值的正或负。
