MT/T 476-2011 YBC系列采煤机截割部用隔爆型三相异步电动机

  • 发表时间:2022-10-13
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了YBC系列采煤机用截割(主)电动机(以下简称电动机)的型式和基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。

      本标准适用于煤矿井下采煤机截割部用隔爆型三相异步电动机,包括同时驱动截割部和行走部的主电动机,也适用于煤矿井下截煤机用电动机。采煤机破碎机构用电动机也可参照使用。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

      GB/T 191 包装储运图示标志(GB/T 191-2008,ISO 780:1997,MOD)

      GB 755-2008 旋转电机  定额和性能(IEC 60034-1:2004,IDT)

      GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(IM代码)(IEC 60034-7:2001 ,IDT)

      GB/T 1032-2005 三相异步电动机试验方法

      GB/T 1184-1996 形状和位置公差  未注公差值(eqv ISO 2768-2:1989)

      GB/T 1993-1993 旋转电机冷却方法(eqv IEC 60034-6:1991)

      GB/T 2423.4-2008 电工电子产品环境试验  第 2 部分:试验方法 试验Db:交变湿热(12h+12h循环) (IEC 60068-2-30:2005,IDT)

      GB 3836.1-2000 爆炸性气体环境用电气设备  第1部分:通用要求(eqv IEC 60079-0:1998)

      GB 3836.2-2000 爆炸性气体环境用电气设备  第2部分:隔爆型“d”(eqv IEC 60079-1:1990)

      GB 3836.3-2000 爆炸性气体环境用电气设备  第3部分:增安型“e”(eqv IEC 60079-7:1990)

      GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码) 分级(IEC 60034-5:2000,IDT)

      GB 10068-2008 轴中心高为56mm及以上电机的机械振动  振动的测量、评定及限值(IEC 60034-14:2007,IDT)

      GB/T 10069.1-2006 旋转电机噪声测定方法及限值  第1部分:旋转电机噪声测定方法(ISO 1680:1999,MOD)

      GB/T 10111-2008 随机数的产生及其在产品质量抽样检验中的应用程序

      AQ 1043-2007 矿用产品安全标志标识

      JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法

      JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值

      JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平(IEC 60034-15:1995,IDT)

3 型式和基本参数

3.1 型式

3.1.1 电动机应符合GB3836.1-2000和GB3836.2-2000规定制成矿用隔爆型,其防爆标志为ExdⅠ。

3.1.2 电动机的整体结构防护等级为GB/T 4942.1-2006所规定的IP55。

3.1.3 电动机的冷却方式为外壳水冷式,应符合GB/T 1993-1993的规定 ,冷却方式的标记为IC3W7 。

3.1.4 电动机的结构及安装型式可按照GB/T 997-2008的规定为IMB5,IMB10,也可采用其它合适的安装型式。

3.2 基本参数

3.2.1 电动机的定额按GB 755-2008的规定,以连续工作制(S1)为基准定额。在特殊条件下的薄煤层采煤机电动机也允许用户和制造厂协议以S2为基准确定定额,其持续时间应不低于120min。

3.2.2 电动机的额定频率为50Hz。

3.2.3 电动机的额定电压为380,660,1 140,3 300 V。

3.2.4 电动机的同步转速为1 500 r/min。

3.2.5 电动机应按下列额定输出功率制造:22,30,40,50,(55),75,100,125,(132),150,(160,170),200,250,300,375,400,450,500,550,600,650,(670),700,750,800,850,900,1 000 kW。

      注:带括号为不推荐的参数。如需要时,也允许用户和制造厂协议按其他功率等级制造,相应的其他参数参照本标准确定。

3.2.6 电动机的安装尺寸和外形尺寸按用户和制造厂的定货协议设计制造。

3.3 型号编制方法

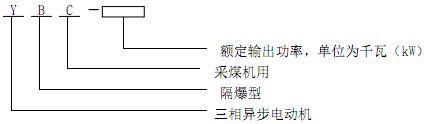

      YBC系列采煤机截割部用隔爆型三相异步电动机的型号编制方法如下:


4 技术要求

4.1 电动机应符合本标准的要求,并按照经规定程序由国家指定的检验单位审查批准的图样和技术文件制造。

4.2 在下列条件下电动机应能额定运行:

      a)海拔不超过1 000 m;

      b)环境空气温度不高于+40℃,不低于0℃;

      c)空气相对湿度不大于95%(在25℃时);

      d)含有甲烷和煤尘爆炸危险的煤矿井下采掘工作面;

      e)冷却水进水温度不超过25℃;

      f)冷却水道工作压力不大于3.0 MPa;

      g)冷却水流量不小于表1的规定;

      h)电动机应能在轴向倾斜不大于35º的情况下使用(如需在轴向倾斜大于35º的情况下使用时,则由用户与制造厂在定货时另行协议)。

      注:如运行地点或试验地点的海拔或环境温度与4.2的规定不同时,温升限值可按GB755-2008的规定修正。

4.3 电动机在满足表1规定的冷却水流量条件下应能直接起动和运行。

4.4 电动机在额定电压范围内应允许直接起动。

4.5 电动机运行期间电源电压和频率与额定值的偏差应按GB755-2008的规定。

4.6 电动机的外壳材质应符合GB3836.2-2000附录C中C1.1的规定,其铸造金属外壳部件应按GB 3836.1-2000的规定进行外壳冲击试验。电动机外壳防爆结构应符合GB 3836.1-2000和GB3836.2-2000的要求。

4.7 电动机应能承受GB 3836.2-2000规定的外壳耐压试验(静压试验或动压试验)和内部点燃不传爆试验。

4.8 电动机的电缆引入装置应能承受GB 3836.1-2000规定的夹紧试验和GB 3836.2-2000规定的密封及机械强度试验。

4.9 电动机的密封圈应按GB 3836.1-2000的规定进行弹性密封圈材料老化试验。

4.10 电动机应按GB 3836.2-2000中附录C的规定设置接线盒,接线盒内电气间隙和爬电距离应符合GB 3836.3-2000中4.3、4.4的要求,并按规定设置接地螺栓。应在接地螺栓附近设接地标志,此标志应在电动机整个使用时期内不易磨灭。

4.11 接线盒内接线端子应能承受GB 3836.1-2000规定的绝缘套管扭转试验。

4.12 电动机的整体结构防护性能应符合GB/T 4942.1-2006防护等级为IP55的要求。

4.13 电动机的整体结构应合理,能方便地在使用现场装拆。电动机的外形尺寸和安装尺寸应符合设计要求,其安装止口对电动机轴线的径向圆跳动及安装面(结合面)对电动机轴线的端面圆跳动公差应符合GB/T 1184-1996规定的9级公差值(当用户要求时也可与制造厂协议按8级公差值要求)。

4.14 电动机的冷却水道应设计合理,使冷却水流通畅,热交换充分,冷却水流量应符合表1的规定,进出水口的压力降应不大于0.3MPa。冷却水道还应能承受1.5倍最高工作压力的水压试验,保持水压5min,不应发生渗漏。试验后电动机的水道应无有害变形,其外形尺寸仍应符合设计要求。

表 1

额定功率kW

冷却水流量m3/h

22,30,40

0.5

50,(55),75

0.8

100,125,(132)

1.0

150,(160,170)

1.2

200,250

1.5

300,375

1.8

400

2.1

450

2.3

500,550

2.5

600,650,(670),700

2.7

750,800,850,900,1 000

3.0

4.15 在额定电压下,电动机堵转转矩、最大转矩,起动过程中的最小转矩与额定转矩之比的保证值应符合表2的规定。

4.16 在额定电压下,电动机堵转电流对额定电流之比的保证值应符合表2的规定。

表 2

额定功率kW

堵转转矩/额定转矩

最大转矩/额定转矩

最小转矩/额定转矩

堵转电流/额定电流

22

2.0

2.2

1.3

6.5

30

40

50

(55)

5.5

75



以上为标准部分内容,可点击下方链接下载标准原文:
