1 范围

      本标准规定了YBS系列输送机用隔爆型三相异步电动机的型式、基本参数、尺寸及公差、技术要求、试验方法、检验规则、标志包装、运输和贮存。

      本标准适用于煤矿驱动刮板输送机、刮板装载机、带式输送机等用隔爆型三相异步电动机（以下简称电动机），其派生的各种系列电动机也可参照执行。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 191-2008  包装储运图示标志（ISO780：1997,MOD）

      GB 755-2008  旋转电机  定额和性能（IEC 60034-1：2004,IDT）

      GB/T 997-2008  旋转电机结构型式、安装型式及接线盒位置的分类（IM代号）（IEC 60034-7:2001,IDT）

      GB/T 1032-2005  三相异步电动机试验方法

      GB/T 1993-1993   旋转电机冷却方法（eqv IEC 60034-6：1991）

      GB/T 2423.4-2008  电工电子产品环境试验 第2部分： 试验方法 试验Db：交变湿热（12h+12h循环）（IEC 60068-2-30：2005，IDT）

      GB 3836.1-2000  爆炸性气体环境用电气设备  第1部分：通用要求（eqv IEC 60079-0:1998）

      GB 3836.2-2000  爆炸性气体环境用电气设备  第2部分：隔爆型“d”（eqv IEC 60079-1:1990）

      GB 3836.3-2000  爆炸性气体环境用电气设备  第3部分：增安型“e”（eqv IEC 60079-7:1990）

      GB/T 4942.1-2006  旋转电机整体结构的防护等级(IP代码) 分级（IEC 60034-5：2000，IDT）

      GB 10068-2008  轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值（IEC 60034-14：2007,IDT）

      GB/T 10069.1-2006  旋转电机噪声测定方法及限值  第1部分：旋转电机噪声测定方法（ISO 1680：1999，MOD）

      GB/T 10111－2008 随机数的产生及其在产品质量抽样检验中的应用程序

      AQ 1043-2007 矿用产品安全标志标识

      JB/T 9615.1-2000  交流低压电机散嵌绕组匝间绝缘试验方法

      JB/T 9615.2-2000  交流低压电机散嵌绕组匝间绝缘试验限值

      JB/T 10098－2000  交流电机定子成型线圈耐冲击电压水平（IEC 60034-15:1995,IDT）

3 型式、基本参数、尺寸及公差

3.1 型式

3.1.1 电动机为矿用隔爆型，防爆标志为“Exd I”。

3.1.2 电动机的外壳防护等级应符合GB/T4942.1-2006中规定的IP55 。

3.1.3 电动机的冷却方式应符合GB/T1993-1993中规定的外壳水冷式(IC3W7)或风冷式(ICO141)两种，对110kW及以上功率的可采用水冷方式。

3.1.4 电动机的结构及安装型式可按照GB/T997-2008中规定的IMB3、IMB5、IMB10，也可采用其它的安装型式。

3.2 基本参数

3.2.1 产品型号：

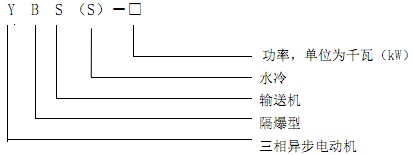

      电动机的型号编制方法如下：

3.2.2 电动机的定额是以连续工作制（S1）为基准的连续定额。

3.2.3 电动机的额定频率为50Hz，极数为4极，额定电压为380，660,1 140,3 300 V。

3.2.4 电动机应按下列功率制造：4，5.5，7.5，11，15，18.5，22，30，40，55，75，90，110，132，160，200，250，315，(355)，375，400，425，(450)，500，560，630，710，800，(885)，900，1 000kW。

      注：带括号的为不推荐规格，同时也允许制造厂与用户协商生产其它规格产品，电气性能要求可参照本标准。

3.3 尺寸及公差

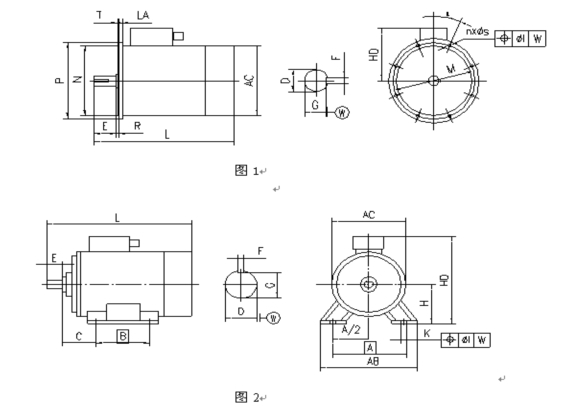

3.3.1 电动机的安装尺寸及公差，以及外形尺寸应符合表1（安装形式为B5，见图1）、表2（安装形式为B3，见图2）的规定。
