1 范围

      本标准规定了煤矿用以太网的术语和定义、技术要求、试验方法和检验规则。

      本标准适用于煤矿用以太网及其产品。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 2887 电子计算机场地通用规范

      GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求（GB 3836.1-2000，eqv IEC 60079-0:1998）

      GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”（GB 3836.2-2000，eqv IEC 60079-1:1990）

      GB 3836.3 爆炸性气体环境用电气设备 第3部分：增安型“e”（GB 3836.3-2000，eqv IEC 60079-7:1990）

      GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i”（GB 3836.4-2000，eqv IEC 60079-11:1999）

      GB/T 5080.1-1986 设备可靠性试验 总要求（idt IEC 60605-1:1978）

      GB/T 5080.7 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案（GB/T 5080.7-1986，idt IEC 60605-7:1978）

      GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序

      GB/T 12173 矿用一般型电气设备

      GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3:2002，IDT）

      GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（IEC 61000-4-4:2004，IDT）

      GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5:2005，IDT）

      GB/T 21671-2008 基于以太网技术的局域网系统验收测评规范

      MT/T 772-1998 煤矿监控系统主要性能测试方法

      MT/T 899 煤矿用信息传输装置

      MT/T 1081 矿用网络交换机

      YD/T 893 光纤耦合器技术条件

      YD/T 1160 接入网技术要求 基于以太网技术的宽带接入网

      YD/T 1240 接入网设备测试方法——基于以太网技术的宽带接入网设备

      YD/T 1287 具有路由功能的以太网交换机测试方法

      YD/T 1475 接入网技术要求 基于以太网方式的无源光网络（EPON）

      YD/T 1531 接入网设备测试方法 基于以太网方式的无源光网络（EPON）

      IEEE 802.3 信息技术 系统间的通信和信息交换 局域网和城域网 特殊要求 第3部分：载波检测多址存取 采用冲突检测（CSMA/CD）的存取方法和物理层规范

      IEEE 802.3ah 信息技术 局域和城域网间的通信和信息交换 第3部分：载波监听多路访问/冲突检测(CSMA/CD)接入方法和物理层规范

      RFC 2544 网络互联设备的基准测试方法

3 术语和定义、缩略语

3.1 术语和定义

      下列术语和定义适用于本标准。

3.1.1 矿用以太网 ethernet for a coal mine

      用于煤矿的工业以太网。

3.2 缩略语

      下列缩略语适用于本标准。

      DBA Dynamic Bandwidth Allocation 动态带宽分配

      OAM Operation Administration and Maintenance 运营管理维护

      OLT Optical Line Terminal  光线路终端

      ONU Optical Network Unit   光网络单元

      Ping  Packet Internet Grope  因特网包探索器

      PON Passive Optical Network 无源光网络

      QoS Quality of Service 服务质量

      SNMP  Simple Network Management Protocol 简单网络管理协议

      VLAN  Virtual Local Area Network  虚拟局域网

4 技术要求

4.1 一般要求

4.1.1 矿用以太网应符合本标准和GB/T 21671、YD/T 1160、YD/T 1475、YD/T 1531等标准的相关规定，矿用以太网交换机应符合MT/T 1081的规定，矿用以太网中的其他设备应符合国家及行业相关标准的规定，并按照经规定程序批准的图样及文件制造和成套。

4.1.2 矿用以太网可采用有线传输，也可采用无线传输。有线传输的传输介质应是矿用阻燃光缆、矿用阻燃电缆等。

4.1.3 用于爆炸环境的矿用以太网设备应是矿用防爆型，宜是矿用本质安全型，其输入输出信号应是本质安全型。

4.1.4 矿用以太网入井电缆和带金属导体的光缆入井口处应具有防雷措施。

4.1.5 矿用以太网设备不宜使用风扇。

4.2 环境条件

4.2.1 网络中用于机房、调度室的设备，应能在下列条件下正常工作:

      a) 环境温度：15℃～30℃；

      b) 相对湿度：40%～70%；

      c) 温度变化率：小于10℃/h，且不得结露；

      d) 大气压力：80 kPa～106 kPa；

      e) GB/T 2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。

4.2.2 除相关标准另有规定外，网络中用于煤矿井下的设备应在下列条件下正常工作：

      a) 环境温度：0℃～40℃；

      b) 平均相对湿度：不大于95%（＋25℃）；

      c) 大气压力：80 kPa～106 kPa；

      d) 有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。

4.3 供电电源

4.3.1 地面设备交流电源：

      a) 额定电压：380 V/220 V，允许偏差－10%～＋10%；

      b) 谐波：不大于5%；

      c) 频率：50 Hz，允许偏差±5%。

4.3.2 井下设备交流电源：

      a) 额定电压：127 V/380 V/660 V/1 140 V,允许偏差：

       ——专用于井底车场、主运输巷：－20%～＋10%；

       ——其他井下产品：－25%～＋10%；

      b) 谐波：不大于10%；

      c) 频率：50 Hz，允许偏差±5%。

4.4 主要功能

4.4.1 矿用以太网应符合IEEE 802.3协议；矿用以太网设备应具有以太网光端口，宜具有以太网电端口，支持全双工/半双工。

4.4.2 矿用以太网设备宜具有CAN、PROFIBUS、LONWORKS、FF等矿用现场总线接口。

4.4.3 矿用以太网设备宜具有RS-485和RS-232等数据接口，并符合MT/T 899的有关要求。

4.4.4 矿用以太网宜支持冗余网络结构如下：

a) 基于有源光网络的矿用以太网宜采用环形或双环结构，见图1和图2；

b) 基于无源光网络的矿用以太网宜采用双总线或双环结构，见图3和图4。

4.4.5 矿用以太网设备宜具有虚拟局域网VLAN功能。

4.4.6 矿用以太网设备宜具有流量控制功能。

4.4.7 矿用以太网设备应具有初始化参数设置和掉电保护功能。

4.4.8 矿用以太网设备宜可网管，宜支持简单网络管理协议SNMP等管理功能。

4.4.9 矿用以太网设备宜具有故障诊断和故障指示功能。

4.4.10 矿用以太网设备宜具有电源监测与指示功能。

4.4.11 矿用以太网络设备宜具有服务质量QoS功能。

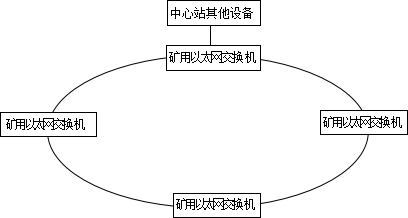

图1 有源光网络环形结构
