MT/T 1148-2011 架线电机车用自动停送电开关
- 发表时间：2022-10-12
- 来源：共立消防
- 人气：
1 范围
本标准规定了架线电机车用自动停送电开关的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工矿架线电机车电网供电控制用自动停送电开关（以下简称开关）。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4208-2008 外壳防护等级（IP代码）（IEC 60529:2001,IDT）
GB/T 2423.1-2001 电工电子产品环境试验 第2部分：试验方法 试验A：低温(IEC 60068-2-1:2007,IDT)
GB/T 2423.2-2001 电工电子产品环境试验 第2部分：试验方法 试验B：高温(IEC 60068-2-2:2007,IDT)
GB/T 2423.4-2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）（IEC60068-2-30：2005,IDT）
GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序
GB/T 12173-2008 矿用一般型电气设备
GB 14048.1-2006 低压开关设备和控制设备 第1部分： 总则 （IEC 60947-1：2001，MOD）
AQ 1043 矿用产品安全标志标识
JB/T 10774-2007 牵引电器通用技术条件
MT/T 154.2-1996 煤矿用电器设备产品型号编制方法和管理办法
3 产品分类
3.1 型式
开关的型式为矿用一般型，标志为“KY”。
3.2 基本参数
额定电压Ue：推荐 DC 550V，250V，110V。
额定电流Ie：200A，100A；控制电路的辅助触头，其约定发热电流应在2A、5A、10A、20A中选取。
最大电压Umax： 1.2Ue。
最小电压Umin： 0.7Ue。
注：额定电压、额定电流可在产品企业标准中另行规定。

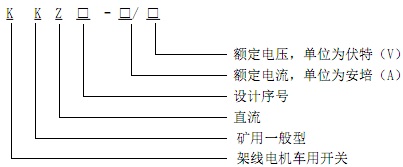

3.3 型号
开关的产品型号编制方法应符合MT/T 154.2-1996的规定，其组成和排列方式如下：
4 要求
4.1 环境条件
开关在下列条件下应可靠的工作：
a）海拔不超过1 200m；
b）周围空气最高温度为+40℃，最低温度为-20℃；
c）最湿月的月平均最大相对湿度不大于90%，(在+25℃时）；
d）相对于正常位置的倾斜不大于10°；
e）周围环境无瓦斯和煤尘等爆炸性物质；
f）无破坏金属和绝缘材料的腐蚀性气体的地方。
4.2 一般规定
4.2.1 开关应符合本标准的规定，并按照经规定程序由国家指定的检验单位批准的图样及技术文件制造。
4.2.2 开关的结构应符合GB/T12173-2008等有关标准的规定，并取得国家指定的检验单位发放的矿用合格证、安全标志证。
4.2.3 标志、铭牌应清晰，端正，安装牢固。
4.2.4 零部件无松动，且不应有锈蚀、毛刺、裂纹等机械损伤。
4.3 电气间隙和爬电距离
接线腔的电气间隙和爬电距离应符合GB 12173-2008的规定。
4.4 绝缘电阻与工频耐压试验
4.4.1 绝缘电阻
开关内带电回路与地之间，各带电回路之间的绝缘电阻应符合表1的规定。
表 1
额定电压 V | ≤60 | 110 | 250 | ≥550 |
绝缘电阻值 MΩ | ≥2 | >20 | >50 | |
试验条件：常温：（20±5）℃,相对湿度：50%-70%。 | ||||
4.4.2 工频耐压试验
开关应能承受表2中规定的工频试验电压（有效值），历时1min，无闪络或击穿现象。
表 2
额定电压Ue V | 施加部位 | 试验电压（交流有效值）V |
Ue≤36 | 相互绝缘的带电部分之间及对地 | 750 |
36<Ue≤60 | 相互绝缘的带电部分之间及对地 | 1000 |
60<Ue≤300 | 相互绝缘的带电部分之间及对地 | 1500 |
表2（续）
额定电压Ue V | 施加部位 | 试验电压（交流有效值）V |
300<Ue≤660 | 相互绝缘的带电部分之间及对地 | 2.5Ue+2000 |
带灭弧罩的断开的触头之间 | 2Ue+1500 | |
并有电阻的断开的触头之间（电阻断开后） | 1.5Ue+1125 | |
注：表中Ue指电器或部件的额定电压，对触头而言，指触头工作电压。 | ||
4.5 通断能力试验
4.5.1 开关进行通断能力试验的安装条件应尽可能和实际安装条件接近。
4.5.2 分断能力试验时触头间产生的过电压的最大峰值，应不超过表2规定的触头间耐压试验电压的幅值,且不应产生对外壳飞弧短路现象。
4.5.3 开关中主电路直流接触器通断能力应符合表3的规定。
表 3
通断类别 | 接通条件 | 分断条件 | 间隔 min | 通断 次数 | ||||
电压 V | 电流 A | 时间常数 ms | 电压 V | 电流 A | 时间常数 ms | |||
最大通断 能力 | Umax | 3Ie | 15 | Umax | 3Ie | 15 | 2 | 接通6次分断3次 |
额定通断 能力 | Ue | Ie | Ue | Ie | 1 | 180 | ||
临界分断能力 | — | — | — | Umax | 0.1Ie(但不大于50A) | ≈0 | 2 | 3 |
15 | 3 | |||||||
注：试验电流、电压、时间常数的允差分别为： +5%、±5%、±15%。 | ||||||||
4.5.4 开关中用于直流控制电路的触头，通断能力按表4的规定。试验时，每次间隔时间为5s，其中通电时间不大于0.5s，共进行50次。
表 4
约定发热电流A | 接通条件 | 分断条件 | ||||||
电流A | 时间常数 ms | 电流A | 时间常数 ms | |||||
1.1×24 V | 1.1×50 V | 1.1×110 V | 1.1×24 V | 1.1×50 V | 1.1×110 V | |||
2 | 20 | 10 | 6 | 50 | 1 | 0.5 | 25 | 50 |
5 | 40 | 20 | 15 | 2.5 | 1.5 | 0.6 | ||
10 | 60 | 30 | 30 | 5 | 3 | 1.25 | ||
20 | 80 | 40 | 60 | 10 | 7 | 3 | ||
4.6 机械寿命
开关的机械寿命应不低于JB/T 10774-2007中表34中不带电流工作周期的规定。
4.7 电寿命
开关触头的电寿命应符合JB/T 10774中表34中带电流工作周期的规定，其主电路直流接触器通断条件见表5，直流控制电路的触头通断条件见表6。
以上为标准部分内容，可点击下方链接下载标准原文：
下载地址：《MT/T 1148-2011 架线电机车用自动停送电开关》
-
