MT/T 392-2011 煤矿用钻杆圆锥螺纹体型式和基本尺寸
- 发表时间:2022-10-07
- 来源:共立消防
- 人气:
1 范围
本标准规定了煤矿用钻杆圆锥螺纹体的型式和基本尺寸。
本标准适用于Φ42、Φ50、Φ63、Φ73和Φ89规格的煤矿用钻杆圆锥螺纹体。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 9253.1-1999 石油钻杆接头螺纹
3 术语和定义
下列术语和定义适用于本标准。
3.1
螺纹体 screw-thread body
螺纹所在的实体,分内螺纹体和外螺纹体。
3.2
螺距极限偏差 pitch deviation limit
螺纹有效长度范围内任意25.4mm的螺距累积偏差。
3.3
锥度极限偏差 taper deviation limit
螺纹有效长度范围内平均锥度偏差。
4 型式和基本尺寸
4.1 型式
煤矿用钻杆圆锥螺纹体的型式采用轴向剖面牙型角为60º的右旋圆锥螺纹。其中Φ42、Φ50和Φ63规格钻杆的螺纹螺距为5.08mm(每英寸5牙),Φ73和Φ89规格钻杆的螺纹螺距为6.35mm(每英寸4牙)。
4.2 基本尺寸

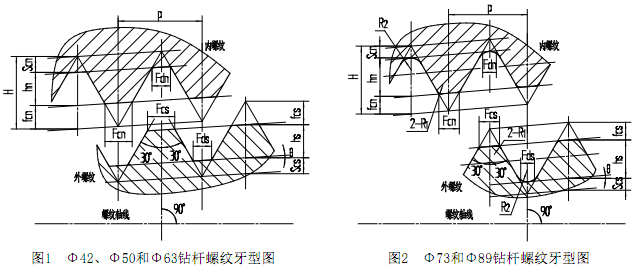

4.2.1 钻杆螺纹牙型应符合图1和图2的规定,尺寸应符合表1的规定。
表1 钻杆螺纹牙型基本尺寸
名称 | 符号 | 单位 | 数值 | |
Ф42、Ф50和Ф63钻杆 | Ф73和Ф89钻杆 | |||
螺距 | P | mm | 5.08(每英寸5牙) | 6.35(每英寸4牙) |
锥度 | 2tgθ | 1:8 | 1:6 | |
倾斜角 | θ | º | 3 º34′35″ | 4 º45′49″ |
原始三角形高度 | H | mm | 4.394 | 5.487 |
牙型高度 | hn,hs | mm | 2.000 | 3.095 |
牙顶削平高度 | fcn,fcs | mm | 1.428 | 1.427 |
牙底削平高度 | Scn,Scs | mm | 0.966 | 0.965 |
牙顶宽 | Fcn,Fcs | mm | 1.651 | 1.651 |
牙底宽 | Fdn,Fds | mm | 1.117 | 1.117 |
牙顶圆弧半径 | R1 | mm | 0.381 | |
牙底圆弧半径 | R2 | mm | 0.965 | |
注 :Φ73和Φ89规格钻杆牙型取自GB/T 9253.1-1999 石油钻杆接头螺纹的第4条。 |
4.2.2 钻杆螺纹体剖面应符合图3和图4规定,螺纹体尺寸应符合表2的规定。
以上为标准部分内容,可点击下方链接下载标准原文:
下载地址:《MT/T 392-2011 煤矿用钻杆圆锥螺纹体型式和基本尺寸》
可点击下方链接下载标准送审稿:
下载地址:《煤矿用钻杆圆锥螺纹体型式和基本尺寸(送审稿)》
