MT/T 1134-2011 矿用卡箍式环型挠性管接头(送审稿)

  • 发表时间:2022-10-07
  • 来源:共立消防
  • 人气:

1 范围

      本标准规定了矿用卡箍式环型挠性管接头的术语、型号规格、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。

      本标准适用于煤矿各种场合中使用的卡箍式环型挠性管接头,其它行业也可参照使用。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款,凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件,其最新版本适用于本标准。

      GB 191 包装储运图示标志

      GB/T 228 金属材料 室温拉伸试验方法

      GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

      GB/T 531橡胶袖珍硬度计压入硬度试验方法

      GB/T 1348 球墨铸铁件

      GB/T 1690 硫化橡胶或热塑性橡胶耐液体试验方法

      GB/T 3098.1 紧固件机械性能 螺栓 螺钉和螺柱

      GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹

      GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验

      GB/T 6414 铸件 尺寸公差与机械加工余量

      GB/T 7759硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定

      GB/T 9441 球墨铸铁金相检验

      GB/T 17219 生活饮用水输配水设备及防护材料安全性评价标准

3 术语和定义

      下列术语和定义适用于本标准。

3.1卡箍式环型挠性管接头(以下简称管接头)Flexible tube fittings

      是用卡箍(以下简称管卡)、密封圈、钢环、 紧固件等组成的快速拼装管接头。主要对输送水、压缩空气、瓦斯(煤气)、低温蒸汽、石油、乳(糖液)制品、浆状物体及粉尘(干灰)等介质正负压管路提供密封连接。

3.2 偏转角 Deflection angle

      在接头处相邻管端沿轴线可实现的角变位量。

3.3 额定公称压力 Nominal pressure

       卡箍式环型挠性管接头在正常工作状态下允许的最大工作压力。

3.4 公称通径 Nominal bore

      卡箍式环型挠性管接头的名义内径。

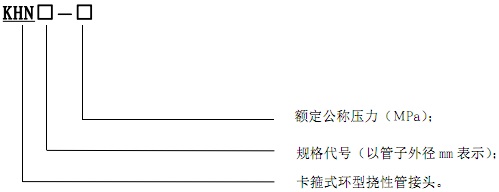

4 型号规格


5 技术要求

5.1 管接头应符合本标准的要求,并按照经规定程序批准的图纸和技术要求制造。

5.2 管卡

5.2.1管卡材质

      管卡的材质为球墨铸铁,其机械性能不低于QT 450-10,并应符合GB/T 1348球墨铸铁件规定。球墨铸铁球化级别不得低于GB/T  9441中球墨铸铁金相检验的3级标准。采用其它不低于球墨铸铁(QT 450-10)的抗拉强度和抗腐蚀性的材料,应符合相应的国家标准。

5.2.2 铸件尺寸

      铸件尺寸公差应符合GB/T 6414规定。

5.2.3 管卡外观

      管卡表面不允许有影响机械性能的裂纹、缩孔、缩陷、冷隔、夹渣、气孔、砂眼等。

5.2.4 管卡标志

      管卡应在明显位置清晰标明:厂标、型号规格、额定公称压力等。

5.2.5 管卡防腐蚀

      管卡内外面应浸防锈底漆,根据需要外表面还可再涂一层油性调和漆。管卡表面漆层应光滑,不允许有密集气泡及直径大于1.5 mm的气泡存在,不允许有厚度大于1.5 mm的漆块堆积,铸件裸露面积不大于总表面积的5%。

5.2.6 管卡结构尺寸见附录A规定。

5.3 螺栓和螺母

5.3.1 螺栓

      螺栓的性能不应低于 GB/T 3098.1中规定的8.8级要求,螺纹公差6g。螺栓应镀锌或镀其它具有相同耐腐蚀性的材料。

5.3.2 螺母

      螺母的结构尺寸与螺栓相配套,机械性能应符合GB/T 3098.2中规定的8级要求,螺纹公差6H。螺母应镀锌或镀其它具有相同耐腐蚀性的材料。

5.4 钢环

      钢环材料应选用碳素结构钢Q235,或选用机械性能和焊接性能不应低于Q235的材料,钢环的力学性能应符合表1规定:

表1 钢环的力学性能

种类

标号

抗拉强度(MPa)

屈服强度(MPa)

延伸率%

碳素结构钢

Q235

≥375

≥235

≥20

5.5 密封圈

5.5.1密封圈性能要求

      密封圈性能应符合表2---表5的规定。

表2 天然橡胶密封圈的物理机械性能

序号

试验项目

天然橡胶

1

硬度/shoroa A

65±5

2

拉伸强度/MPa

≥17

3

扯断伸长率/%

≥350

4

热空气老化后

(70℃±2℃)×70h

拉伸强度变化率/%

≤-8

伸长变化率/%

≤-10

硬度变化率/度

≤+5

压缩永久变形/%

≤20

表3  乙丙橡胶密封圈的物理机械性能

序号

试验项目

乙丙橡胶

1

硬度/shoroa A

65±5

2

拉伸强度/MPa

≥15.2

3

扯断伸长率/%

≥400

4

热空气老化后

(125℃±2℃)×70h

拉伸强度变化率/%

≤-20

伸长变化率/%

≤-40

硬度变化率/度

≤+10

压缩永久变形/%

≤30

表4  丁腈橡胶密封圈的物理机械性能

序号

试验项目

丁腈橡胶

1

硬度/shoroa A

65±5

2

拉伸强度/MPa

≥15.2

3

扯断伸长率/%

≥350

4

耐1号标准油

(100℃±2℃)×70h

拉伸强度变化率/%

≤-25

伸长变化率/%

≤-45

硬度变化率/度

-15~+15

体积变化率/%

-10~+5

5

压缩永久变形(100℃±2℃)×22h A型/%

≤25



以上为标准部分内容,可点击下方链接下载标准送审稿全文:

下载地址:《MT/T 1134-2011 矿用卡箍式环型挠性管接头(送审稿)
