MT/T 386-2011 非煤矿用电缆阻燃性能的试验方法和判定规则
- 发表时间:2022-10-07
- 来源:共立消防
- 人气:
1 范围
本标准规定了煤矿用电缆、煤矿用非金属类电缆中间接头的阻燃性能试验方法和判定规则。
本标准适用于煤矿用电缆、煤矿用非金属类电缆中间接头。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 18380.12-2008 电缆和光缆在火焰条件下的燃烧试验 第12部分:单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法(IEC 60332-1-2:2004,IDT)
GB/T 18380.32-2008 电缆和光缆在火焰条件下的燃烧试验 第32部分:垂直安装的成束电线电缆火焰垂直蔓延试验 A F/R类 (IEC 60332-3-21:2000,IDT)
GB/T 18380.34-2008 电缆和光缆在火焰条件下的燃烧试验 第34部分:垂直安装的成束电线电缆火焰垂直蔓延试验 B类 (IEC 60332-3-23:2000,IDT)
GB/T 18380.35-2008 电缆和光缆在火焰条件下的燃烧试验 第35部分:垂直安装的成束电线电缆火焰垂直蔓延试验 C类 (IEC 60332-3-24:2000,IDT)
3 术语和定义
下列术语和定义适用于本标准。
3.1
续燃时间 the duration of continue borning
喷灯火焰离开试件后,试件本身继续进行的有焰或无焰燃烧的时间。
3.2
炭化长度 the length of carbonization
电缆表面由弹性变为脆性(粉化)的长度。
注:如果电缆原来的表面未损坏,则所有能擦掉的烟灰以及非金属材料的软化或任何变形不计入炭化长度。
4 试验方法及结果判定
4.1 负载条件下的燃烧试验方法
4.1.1 仪器和设备
4.1.1.1 电控箱
装有动力源和测温仪等,能输出交流40Hz~62Hz、电流波型基本上是正弦波的电流至试件,输出电流值应能满足试验需要,同时能通过装在试件上的热电偶测量动力线芯导体的温度,测温仪准确度为±2℃。
4.1.1.2 燃烧箱
燃烧箱置于排烟罩下或本身装有排烟风扇,箱内装有支承试件的二组支架和标准甲烷喷灯。燃烧箱尺寸如图1所示,支架位置如图2所示,支架高度应可调,以使电缆试件与喷灯火焰满足图3所示的位置,支架应为隔热材料或在试样与支架之间放置隔热材料;喷灯火焰如图4所示,喷灯结构如图5所示,喷灯材质为H62黄铜,喷灯所用燃料为天然气或合成甲烷(甲烷含量应达95%以上)。

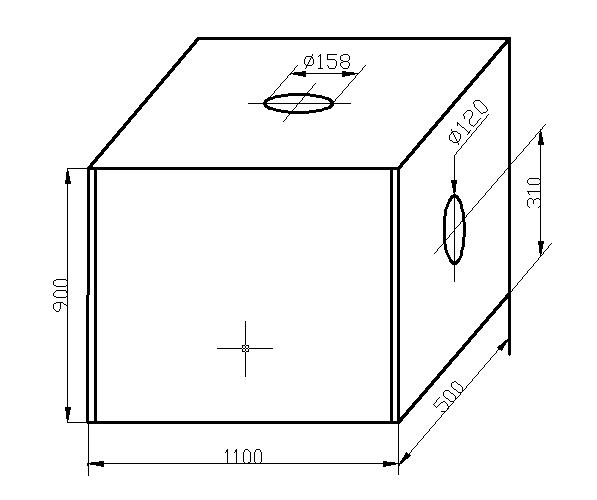

图 1
1——支架;
2——电缆试件。

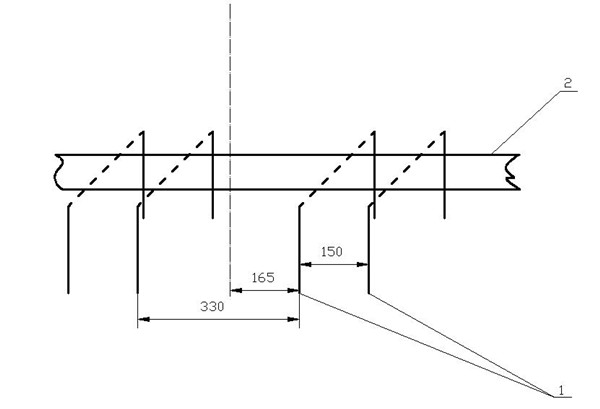

图2

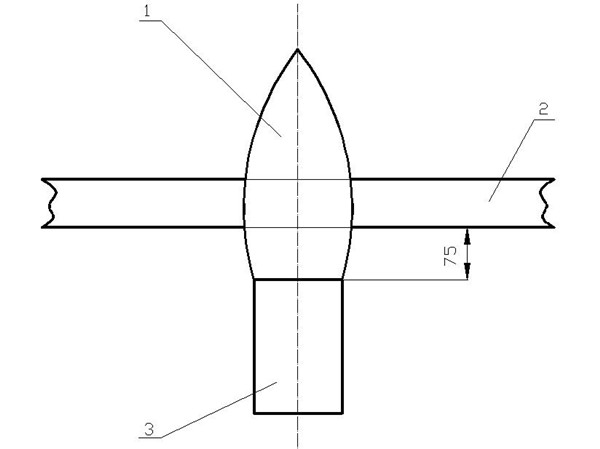

1——喷灯火焰;
2——电缆试件:
3——灯管。
图3

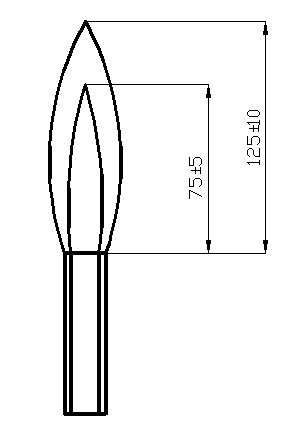

图4

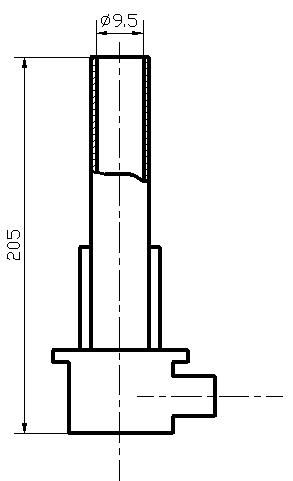

图5
4.1.2 试件的制备
4.1.2.1 从试样中截取长度约为1.8 m的电缆作为试件,如图6所示,试件数量为3条,若为非金属电缆中间接头试件,则连接上相应规格的电缆并使接头位于整个试件的中部,如图7所示。
4.1.2.2 不论试样中是否包含其他线芯(如信号线芯等),作为试件只应在每根动力线芯的两端剥去长度约为6 cm的绝缘。
4.1.2.3 在距试件中心线20 cm±1 cm的一侧,用小刀切开试件的护套和绝缘等覆盖层,露出一根动力线芯导体,并将热电偶的测温头插入其中,使此测温头与动力线芯导体能良好地接触,然后掩上绝缘、护套等覆盖层,并扎紧此切口;对非金属电缆接头试样,测温点应放置在接头外10 cm左右。
以上为标准部分内容,可点击下方链接下载标准原文:
下载地址:《MT/T 386-2011非煤矿用电缆阻燃性能的试验方法和判定规则》
可点击下方链接下载标准送审稿:
下载地址:《煤矿用电缆阻燃性能的试验方法和判定规则(送审稿)》
