1 范围

      本标准规定了悬臂式掘进机配套用带式转载机(以下简称“转载机”)的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。

      本标准适用于煤矿煤巷及半煤岩巷掘进作业用的转载机。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

      GB/T 1356—2001 通用机械和重型机械用圆柱齿轮 标准基本齿条齿廓(idt ISO 53:1998)

      GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求  (GB3836.1—2000，eqv IEC 60079-0:1998)

      GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”(GB3836.2—2000，eqv IEC 60079-1:1990)

      GB 3836.4 爆炸性气体环境用电气设备 第4部分：本质安全型“i”(GB3836.4—2000，eqv IEC 60079-11:1999)

      GB/T 10095.2—2001 渐开线园柱齿轮 精度 第2部分：径向综合偏差与径向跳动的定义和容许值（idt ISO 1328-2:1997）

      GB/T 10595—2009 带式输送机

      GB/T 13306—1991 标牌

      JB 3927—1985 移动带式输送机 技术条件

      MT 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则

      MT 820—1999 煤矿井下用带式输送机技术条件

      MT 821—1999 煤矿井下用带式输送机托辊技术条件

      MT 914 煤矿用阻燃抗静电织物整芯输送带

3 术语和定义

      下列术语和定义适用于本标准。

3.1

      转载机 belt conveyor for boom-type roadhead

      适用于悬臂式掘进机与后配套运输设备之间的中间转载物料输送设备，是可以随着掘进机纵向整体移动的带式输送机。

3.2

      输送带 conveyor belt

      输送机承载物料的承载件和牵引件。

      [GB/T14521.4—1993，定义5.1]

3.3

      电动滚筒 motorized pulley

      把驱动装置安装于滚筒内部的传动滚筒。

      [GB/T14521.4—1993，定义 5.2.11]

3.4

      改向滚筒 bend pulley

      改变输送带运行方向或增加输送带与传动滚筒围包角的滚筒。

3.5

      传动滚筒 driving pulley

      靠摩擦向输送带传递牵引力的滚筒。

      [GB/T14521.4—1993，定义5.2.1]

3.6

      托辊 idler

      用辊子和支承架组成的用来支承输送带的部件。

      [GB/T14521.4—1993，定义5.3]

3.7

      张紧装置 tensioner

      保证输送带有足够张力并和滚筒间不打滑的装置。

3.8

      清扫装置 belt cleaner

      清扫粘附在输送带上物料的装置。

3.9

      连接件 connector

      连接掘进机和转载机的部件。

3.10

      小车 bogie

      可在后配套运输设备上或跨越其两侧移动并支承转载机尾部的装置。

4 产品分类

4.1 基本结构

      转载机按传动方式分为液压传动和电动滚动传动；按结构分为桥式、吊挂式、悬臂式；搭接方式有支撑小车和落地小车；连接掘进机方式有球铰、十字铰轴式。

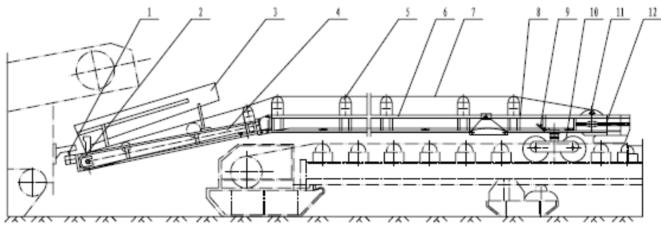

1.连接件 2.传动滚筒 3.受料斗 4.机头架 5.托辊 6.中间架 7.输送带 8.机尾架 9.清扫装置 10.小车 11.改向滚筒 12.张紧装置

图1 转载机基本结构

4.2 型号表示方法

      转载机的型号编制方法如下：

示例：EZQ800/400/15D，表示带宽800mm，输送量400t/h，驱动功率15kW，电动滚筒驱动的掘进机配套用带式转载机。

4.3 基本参数

4.3.1 对于液压驱动的转载机，可根据动力源对输送量和名义带速进行参考设计。

4.3.2 理论输送量：100，120，135，160，200，240，300，400，500t/h。

4.3.3 带宽：（500），650，800，1000mm。

      注：括号内数值为不优先推荐选取值

4.3.4 名义带速：1.0，1.25，1.6，2.0，（2.2），2.5m/s。

      注：括号内数值为不优先推荐选取值

4.3.5 托辊直径：76，89，108，133mm。

4.3.6 传动滚筒直径：250，315，400，500mm。

4.3.7 改向滚筒直径：180，200，（215），270mm。

      注：括号内数值为不优先推荐选取值

4.3.8 电动滚筒的供电电压：(380)，660，1140的电压等级。

      注：括号内数值为不优先推荐选取值

4.3.9 电功机功率：5.5，7.5，11，15kW。

4.3.10 液压系统压力：10，12.5，14，16，21MPa。

4.3.11 桥式、吊挂式搭接长度不小于12m。

5 要求

5.1 一般要求

5.1.1 各部件应便于在井下拆装运输。

5.1.2 转载机运转时，应平稳可靠，不应有不转动托辊存在。

5.1.3 转载机运转时，输送带边缘不得超出托辊或滚筒端缘。

5.1.4 张紧装置在整个行程范围内，应移动灵活、调整方便，使转载机启动和不超载运行中输送带不打滑。

5.1.5 连接件应连接可靠并在一定范围内转载机与相配掘进机不干涉；小车应能适应整机在后配套运输机上偏摆、移动灵活。

5.1.6 转载机机架连接后应有一定的刚性，没有发颤的现象。

5.1.7 转载机输送带应符合MT 914的规定。非金属材料的零件其安全性能应符合MT/T 113的规定。

5.1.8 转载机电动滚筒应符合GB 3836.1、GB 3836.2或GB 3836.4的规定。

5.1.9 转载机所用齿轮的齿形按GB/T 1356-2001制造，齿轮的精度等级应不低于GB/T 10095.2-2001规定的8-8-7级。齿轮箱的传动机械强度安全系数应大于2.5，设计寿命不应低于5000 h。
