1 范围

      GB/T 18442的本部分规定了固定式真空绝热深冷压力容器（以下简称“深冷容器”）使用的安全附件、仪表、装卸附件的选用原则、设置要求以及罐体安全泄放量和超压泄放装置排放能力的计算。

      本部分适用于同时满足以下条件的深冷容器：

      a）内容器工作压力不小于0.1 MPa；

      b）几何容积不小于1m³；

      c）绝热方式为真空粉末绝热、真空复合绝热或高真空多层绝热；

      d）储存介质为标准沸点不低于-196℃的冷冻液化气体。

      本部分不适用于下列范围的深冷容器：

      a）内容器和外壳材料为有色金属或非金属的；

      b）球形结构的；

      c）堆积绝热方式的；

      d）移动式的；

      e）储存标准沸点低于-196℃冷冻液化气体介质的；

      f）储存介质按GB12268规定为毒性气体的；

      g）国防军事装备等有特殊要求的。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 150（所有部分）压力容器

      GB/T 567.1 爆破片安全装置 第1部分：基本要求

      GB/T 567.2 爆破片安全装置 第2部分：应用、选择与安装

      GB/T 567.3 爆破片安全装置 第3部分：分类及安装尺寸

      GB/T 567.4 爆破片安全装置 第4部分：型式试验

      GB/T 18442.1 固定式真空绝热深冷压力容器 第1部分：总则

      GB/T 18442.3 固定式真空绝热深冷压力容器 第3部分：设计

      GB/T 18442.5 固定式真空绝热深冷压力容器 第5部分：检验与试验

      GB/T 24918 低温介质用紧急切断阀

      GB/T 29026 低温介质用弹簧直接载荷式安全阀

      JB/T 6804 抗震压力表

      TSG 21 固定式压力容器安全技术监察规程

3 术语和定义

      GB/T 150，GB/T 18442.1，GB/T 18442.3，GB/T 18442.5界定的术语和定义适用于本文件。

4 安全附件、仪表和装卸附件

4.1 一般要求

4.1.1 安全附件、仪表和装卸附件的设置，除应符合TSG21和本部分的规定外，还应满足设计文件的要求。

4.1.2 安全附件包括超压泄放装置（安全阀、爆破片装置）、外壳防爆装置、紧急切断装置以及导静电装置等。

4.1.3 仪表包括压力测量装置、液位测量装置、真空度测量装置等。

4.1.4 装卸附件包括装卸阀门、装卸接头等。

4.1.5 选用的安全附件、仪表和装卸附件应与储存介质相适应。

4.1.6 安全附件和装卸附件的制造许可和型式试验应符合相应安全技术规范的要求。

4.1.7 安全附件、仪表和装卸附件应符合相应安全技术规范和产品标准的规定，且有产品质量证明书或产品质量合格证。

4.1.8 储存易燃、易爆介质的深冷容器，采用带电气控制元件的安全附件、仪表和装卸附件时，应符合电气元件防爆设计的相关标准的要求。

4.1.9 安全阀、压力表安装前，应进行校验和检定，合格后应重新铅封。

4.1.10 安全附件、仪表与管路之间的连接可采用焊接连接、法兰连接或螺纹连接等方式。

4.1.11 装卸附件与管路之间的连接应尽量采用焊接连接或法兰连接。

4.2 内容器超压泄放装置

4.2.1 内容器超压泄放装置的设置要求

4.2.1.1 内容器应至少设置两组相互独立的超压泄放装置，任何情况下应保证至少有一组超压泄放装置与内容器保持连通。为满足安全泄放的要求，每一组超压泄放装置应设置一个全启式弹簧安全阀作为主泄放装置，且并联一个全启式弹簧安全阀或爆破片作为辅助泄放装置。充装易燃、易爆介质的内容器，辅助泄放装置应选用安全阀。

4.2.1.2 内容器按图1或图2设置超压泄放装置时，应满足下列要求：

      a）主安全阀的整定压力应不大于内容器设计压力，回座压力应不低于整定压力的0.90倍；

      b）辅助泄放装置的动作压力应不小于主安全阀的整定压力，且不大于内容器设计压力的1.1倍；

      c）主安全阀的排放能力应保证内容器在非火灾条件下的压力不超过其设计压力的1.1倍，每组超压泄放装置的总排放能力应保证内容器在火灾条件下的压力不超过其设计压力的1.21倍；

      d）每一个安全阀或爆破片装置的排放能力均应满足按非火灾条件考虑时内容器的安全泄放要求，每一组超压泄放装置的排放能力均应满足按火灾条件考虑时内容器的安全泄放要求。

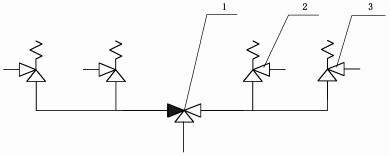

      说明：

      1——切换阀；

      2——安全阀；

      3——安全阀。

图1 安全阀与安全阀组合设置示意

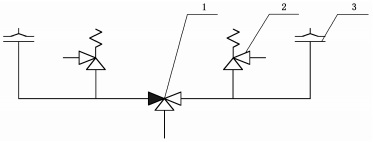

      说明：

      1——切换阀；

      2——安全阀；

      3——爆破片装置。

图2 安全阀与爆破片组合设置示意

4.2.1.3 内容器超压泄放装置的设计应符合下列要求：

      a）安全阀应符合GB/T 29026的规定；

      b）爆破片装置应符合GB/T 567.1、GB/T 567.2、GB/T 567.3、GB/T 567.4的规定；

      c）超压泄放装置的入口管设计应符合GB/T 18442.3的规定；

      d）储存易燃、易爆介质时，超压泄放装置的出口应装设泄放管，将排放介质引至安全地点；

      e）选用的爆破片在爆破时不应产生碎片、脱落和火花，宜采用反拱刻槽型爆破片；

      f）气体的排放应畅通无阻，泄压排出的气体不应直接冲击容器和主要受力结构件；

      g）能承受容器内部的压力、可能出现的超压及包括液体冲击力在内的动载荷；

      h）出口处应防止雨水和杂物的积聚，并防止任何异物的进入；

      i) 应考虑超压泄放装置的入口压降和出口背压的影响。

4.2.1.4 内容器超压泄放装置的安装应符合下列要求：

      a) 安全阀安装时应铅直安装；

      b) 超压泄放装置与罐体之间不宜安装截止阀门。为便于超压泄放装置的校验、维修与更换，经使用单位主管压力容器安全技术负责人批准，且采取可靠的防范措施，方可在超压泄放装置与罐体之间安装截止阀门。在深冷容器正常使用和运行期间，截止阀门应保证处于全开状态（加铅封或锁定），且其结构和通径应不影响超压泄放装置的安全泄放。

4.2.1.5 内容器超压泄放装置应有清晰、永久的标记，标记内容应至少包括：
