GB/T 19212.3-2012 电力变压器、电源、电抗器和类似产品的安全 第3部分:控制变压器和内装控制变压器的电源的特殊要求和试验

  • 发表时间:2023-03-10
  • 来源:共立消防
  • 人气:

1 范围

      GB 19212.1-2008的该章用下列内容代替:

      GB 19212的本部分规定了控制变压器和内装控制变压器的电源的安全规定,例如关于电气、温度和机械方面的安全规定。

      本部分适用于控制变压器和内装控制变压器及电子线路的电源。本部分不适用于预定要与变压器和电源的输入和输出端子或输出插座连接的外部电路及其元器件。

      本部分不适用于IEC 60076-11所包括的变压器。

      本部分适用于驻立式或移动式、单相或多相、空气冷却(自冷或风冷)、独立或配套用控制变压器和内装控制变压器的电源,其额定电源电压不超过交流1000 V,额定电源频率和内部运行频率不超过500 Hz。

      额定热输出不超过:

      ——对单相控制变压器和内装控制变压器的单相电源,为25kVA;

      ——对多相控制变压器和内装控制变压器的多相电源,为40kVA。

      如果采购方和制造方另有协议时,则本部分也适用于对额定输出不限制的控制变压器和内装控制变压器的电源。

      本部分适用于干式变压器,其绕组可以是包封式或非包封式。

      空载输出电压或额定输出电压不超过交流1000 V或无纹波直流1415V。

对独立的控制变压器和内装控制变压器的独立的电源,其空载输出电压和/或额定输出电压不低于交流50V或无纹波直流120V。

      本部分所包括的控制变压器只用于按安装规程或终端产品标准不要求电路之间采用双重绝缘或加强绝缘的场合。

      注1:通常,控制变压器和内装控制变压器的电源预定向与其一起使用的设备提供该设备因功能需要而与电源电压不同的电压。电击防护由该设备的其他部件,例如壳体来提供或完善。部分输出电路可以接到输入电路上或接地保护电路上。

      本部分适用于与特定设备(其范围由有关技术委员会决定)配套的控制变压器和内装控制变压器的电源。

      注2:注意下列说明:

      ——对预定要用在车辆、船舶或飞机上的变压器,可能需要一些附加的要求(按其他适用标准、国家规程等);

      ——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应当考虑;

      ——变压器运输、储存和工作的不同条件也应当考虑;

      ——对预定要用于特殊环境,例如用于热带环境的变压器,可以采用符合其他适用标准和国家规程规定的附加要求。

      注3:随着今后变压器技术的发展,可能需要提高频率的上限值,而到那时之前,可以将本部分作为导则使用。

2 规范性引用文件

      除下列引用文件外,GB 19212.1-2008 电力变压器、电源、电抗器和类似产品的安全 第1部分:

通用要求和试验(IEC 61558-1:2005,IDT)的该章适用:

      该章增加下列引用文件:

      IEC 60076-11 电力变压器 第11部分:干式变压器(Power transformers--Part 11:Dry-type transformers)

3 术语和定义

      除下列内容外,GB 19212.1-2008的该章适用:

      该章第3段改为:

      此后所用的术语“变压器”是指:如适用时,包括了控制变压器和内装控制变压器的电源。

      该章增加下列内容:

3.1.101

      控制变压器 control transformer

      向控制线路(例如控制、信号、联锁等)提供电源的变压器。

3.5.101

      额定热输出 rated thermal output

      额定输出电压与额定输出电流之积,或者,对多相变压器,等于额定输出电压与在功率因数为1的连续负载运行下的额定输出电流之积的某一相应倍数值(例如,对三相变压器,其相应倍数为/3)。

      如果变压器具有多个输出绕组或/和带有分接头的输出绕组时,则其额定输出是指同时供给负载的各绕组各自额定输出电压与额定输出电流之积的总和。

3.5.102

      允许瞬时输出 admissible instantaneous output

      额定输出电压与额定瞬时输出电流之积,或者,对多相变压器,等于额定输出电压与在功率因数为0.5时得出的额定瞬时输出电流之积的某一相应倍数值(例如对三相变压器,其相应倍数为3)。

      如果变压器具有多个输出绕组或/和带有分接头的输出绕组时,则其额定输出是指同时供给瞬时负载的各绕组各自额定输出电压与额定瞬时输出电流之积的总和。

3.5.103

      额定瞬时输出电流 rated instantaneous output current

      制造方对变压器规定的当功率因数为0.5时的额定输出电压和额定电源频率等特定运行条件下的输出电流。

4 一般要求

      GB 19212.1-2008的该章适用。

5 试验的一般说明

      GB 19212.1-2008的该章适用。

6 额定值

      GB 19212.1-2008的该章用下列内容代替:

6.101 额定输出电压不应超过交流1000V或无纹波直流1415V,对独立变压器,额定输出电压应超过交流50V或无纹波直流120V。

      对独立变压器,即使不准备互相连接的输出绕组串联连接时,此输出电压限值仍适用。

6.102 额定热输出不应超过:

      ——对单相变压器,为25kVA,但采购方和制造方之间另有协议时除外;

      ——对多相变压器,为40kVA,但采购方和制造方之间另有协议时除外。

6.103 额定频率和内部运行频率不应超过500 Hz。

6.104 额定电源电压不应超过交流1000V。

      应通过目视检查标记来检验是否符合6.101至6.104的要求。

7 分类

      GB 19212.1-2008的该章适用。

8 标志和其他信息

      除下列内容外,GB 19212.1-2008的该章适用:

8.1c)项用下列内容代替:

      变压器应标出额定热输出和允许瞬时输出的VA值,它们之间用短斜线隔开(如100/300 VA);

8.1d)项不适用。

8.1h)项用下列内容代替:

      变压器应当标有8.11所示的图形符号之一。

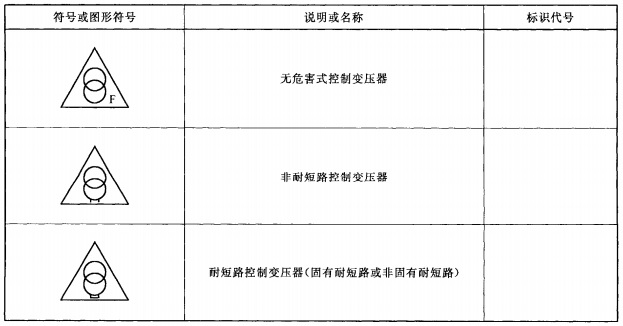

8.11 该条增加下列内容:

      该章增加下列条款:


8.101 如果变压器的电源侧带有允许调节其电源电压的分接,则这些分接头应标有与该分接头相对应的输入电压值或输入电压变化值(例如+5V或-5V)。

      注:如果控制变压器带有调节电源电压的分接,则分接级首选5%。


以上为标准部分内容,也可点击下方链接下载标准原文:

下载地址:《GB/T 19212.3-2012 电力变压器、电源、电抗器和类似产品的安全 第3部分:控制变压器和内装控制变压器的电源的特殊要求和试验
