GB/T 19212.2-2012 电力变压器、电源、电抗器和类似产品的安全 第2部分:一般用途分离变压器和内装分离变压器的电源的特殊要求和试验

  • 发表时间:2023-03-10
  • 来源:共立消防
  • 人气:

1 范围

     GB 19212.1-2008的该章用下列内容代替:

      GB 19212的本部分规定了一般用途分离变压器和内装分离变压器的电源的安全规定,例如关于电气、温度和机械方面的安全规定。

      本部分适用于分离变压器和内装分离变压器及电子线路的电源。本部分不适用于预定要与变压器和电源的输入和输出端子或输出插座连接的外部电路及其元器件。

      本部分不适用于IEC 60076-11所包括的变压器。

      本部分适用于驻立式或移动式、单相或多相、空气冷却(自冷或风冷)、独立或配套用分离变压器和内装分离变压器的电源,其额定电源电压不超过交流1000V,额定电源频率和内部运行频率不超过500 Hz。

      额定输出不超过:

      ——对单相分离变压器和内装分离变压器的单相电源,为1kVA;

      ——对多相分离变压器和内装分离变压器的多相电源,为5kVA。

      如果采购方和制造方另有协议时,则本部分也适用于对额定输出不限制的分离变压器和内装分离变压器的电源。

      本部分适用于干式变压器,其绕组可以是包封式或非包封式。

      空载输出电压或额定输出电压不超过交流1000 V或无纹波直流1415V。对独立的分离变压器和内装分离变压器的独立的电源,其空载输出电压和/或额定输出电压不低于交流50V或无纹波直流120 V。

本部分所包括的分离变压器只用于按安装规程或终端产品标准不要求电路之间采用双重绝缘或加强绝缘的场合。

      注1:通常,分离变压器和内装分离变压器的电源预定向与其一起使用的设备提供该设备因功能需要而与电源电压不同的电压。电击防护由该设备的其他部件,例如壳体来提供或完善。部分输出电路可以接到输入电路上或接地保护电路上。

      本部分适用于与某一指定设备(其范围由有关技术委员会决定)配套的分离变压器和内装分离变压器的电源。

      注2:注意下列说明:

      ——对预定要用在车辆、船舶或飞机上的变压器,可能需要一些附加的要求(按其他适用标准、国家规程等);

      ——避免外壳和外壳内元器件受诸如霉菌、害虫、白蚁、日辐射和结冰等外界影响的防护措施也应当考虑;

      ——变压器运输、储存和工作的不同条件也应当考虑;

      ——对预定要用于特殊环境,例如用于热带环境的变压器,可以采用符合其他适用标准和国家规程规定的附加要求。

      注3:随着今后变压器技术的发展,可能需要提高频率的上限值,而到那时之前,可以将本部分作为导则使用。

2 规范性引用文件

      除下列引用文件外,GB 19212.1-2008电力变压器、电源、电抗器和类似产品的安全第1部分:通用要求和试验(IEC 61558-1:2005,IDT)的该章适用:

      该章增加下列引用文件:

      IEC 60076-11 电力变压器 第11部分:干式变压器(Power transformers-Part 11:Dry-type transformers)

3 术语和定义

      除下列内容外,GB 19212.1-2008的该章适用:

      该章第3段改为:

      此后所用的术语“变压器”是指:如适用时,包括了分离变压器和内装分离变压器的电源。

4 一般要求

      GB 19212.1-2008的该章适用。

5 试验的一般说明

      GB 19212.1-2008的该章适用。

6 额定值

      GB 19212.1-2008的该章用下列内容代替:

6.101 额定输出电压不应超过交流1000V或无纹波直流1415V,对独立变压器,额定输出电压应超过交流50V或无纹波直流120V。

      对独立变压器,即使不准备互相连接的输出绕组串联连接时,此输出电压限值仍适用。

6.102 额定输出不应超过:             1

      ——对单相变压器,为1kVA,但采购方和制造方之间另有协议时除外;

      ——对多相变压器,为5kVA,但采购方和制造方之间另有协议时除外。

6.103 额定电源频率和内部运行频率不应超过500Hz。

6.104 额定电源电压不应超过交流1000 V。

      应通过目视检查标记来检验是否符合6.101~6.104的要求。

7 分类

      GB 19212.1-2008的该章适用。

8 标志和其他信息

      除下列内容外,GB 19212.1-2008的该章适用:

8.1 h)项用下列内容代替:

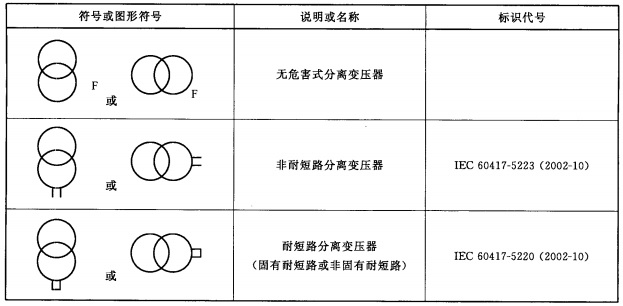

      变压器应当标有8.11所示的图形符号之一。

8.11 该条增加下列内容:


9 电击防护

      GB 19212.1-2008的该章适用。

10 输入电压设定值的改变

      GB 19212.1-2008的该章适用。

11 负载输出电压和输出电流

      GB 19212.1-2008的该章适用。

12 空载输出电压

      除下列内容外,GB 19212.1-2008的该章适用。

      该章增加下列条款:

12.101 空载输出电压不应超过交流1000V或无纹波直流1415V。

      对独立变压器,此输出电压限值也适用于不准备互相连接的输出绕组呈串联连接的情况。

12.102 空载输出电压与负载输出电压之差不应过大。

      按本章测得的空载输出电压与按第11章试验时测得的负载输出电压之差,当表示为后者的百分数时,不应超过表101所列数值。

      注:该比值定义如下:


以上为标准部分内容,也可点击下方链接下载标准原文:

下载地址:《GB/T 19212.2-2012 电力变压器、电源、电抗器和类似产品的安全 第2部分:一般用途分离变压器和内装分离变压器的电源的特殊要求和试验
