1 范围

      本标准规定了液压裁断机与冲孔机（以下简称“机器”）的设计和操作的相关安全要求。

      本标准适用于鞋类、皮革和人造革及其他柔性材料产品制造中所使用的液压裁断机和冲孔机。

      本标准不适用于机械式裁断机、金属冷加工压力机（含冲床）、打孔机、铆钉机、修边机、折边机、折弯机、切纸机及类似于剪刀类工作的设备。同时也不适用于皮革行业使用的熨平机、片皮机。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 1251.3-2008 人类工效学 险情和信号的视听信号体系

      GB/T 3766-2015 液压传动 系统及其元件的通用规则和安全要求

      GB/T 4208-2017 外壳防护等级（IP代码）

      GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分：通用技术条件

      GB/T 7932-2017 气动 对系统及其元件的一般规则和安全要求

      GB/T 8196-2018 机械安全 防护装置 固定式和活动式防护装置的设计与制造一般要求

      GB/T 12265.3-1997 机械安全 避免人体各部位挤压的最小间距

      GB/T 13441.1-2007 机械振动与冲击 人体暴露于全身振动的评价 第1部分：一般要求

      GB/T 14048.4-2020 低压开关设备和控制设备 第4-1部分：接触器和电动机起动器 机电式接触器和电动机起动器（含电动机保护器）

      GB/T 14048.5-2017 低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器

      GB/T 14048.10-2016 低压开关设备和控制设备 第5-2部分：控制电路电器和开关元件 接近开关

      GB/T 15706-2012 机械安全 设计通则 风险评估与风险减少

      GB/T 16754-2008 机械安全 急停 设计原则

      GB/T 16855.1-2018 机械安全 控制系统安全相关部件 第1部分：设计通则

      GB/T 17421.5-2015 机床检验通则 第5部分：噪声发射的确定

      GB/T 17888.2-2020 机械安全 接近机械的固定设施 第2部分：工作平台与通道

      GB/T 18153-2000 机械安全 可接触表面温度 确定热表面温度限值的工效学数据

      GB/T 18209.2-2010 机械电气安全 指示、标志和操作 第2部分：标志要求

      GB/T 18717.1-2002 用于机械安全的人类工效学设计 第1部分：全身进入机械的开口尺寸确定原则

      GB/T 18717.2-2002 用于机械安全的人类工效学设计 第2部分：人体局部进入机械的开口尺寸确定原则

      GB/T 18831-2017 机械安全 与防护装置相关的联锁装置 设计和选择原则

      GB/T 19436.1-2013 机械电气安全 电敏保护设备 第1部分：一般要求和试验

      GB/T 19436.2-2013 机械电气安全 电敏保护设备 第2部分：使用有源光电保护装置（AOPDs）设备的特殊要求

      GB/T 19671-2005 机械安全 双手操纵装置 功能状况及设计原则

      GB/T 19876-2012 机械安全 与人体部位接近速度相关的安全防护装置的定位

      GB/T 23821-2009 机械安全 防止上下肢触及危险区的安全距离

      GB/T 25078.1-2010 声学 低噪声机器和设备设计实施建议 第1部分：规划

      GB/T 28780-2012 机械安全 机器的整体照明

      ISO 9355-1：1999 显示和控制指示器设计的人类工效学要求 第1部分：显示和控制指示器人机交换（Ergonomic requirements for the design of displays and control actuators-Part 1：Human inter-actions with displays and control actuators)

      ISO 9355-2：1999 显示和控制指示器设计的人类工效学要求 第2部分：显示（Ergonomic re-quirements for the design of displays and control actuators Part 2:Displays)

3 术语和定义

      GB/T 15706-2012界定的以及下列术语和定义适用于本文件。

3.1

      液压裁断机 hydraulic cutting press

      通过液压系统将能量传递给刀模，实现对柔性物料进行冲裁、切断的机器。

3.2

      摇臂式液压裁断机 hydraulic swing arm cutting press

      工作台固定在下方，在工作台上方配有一个可做约180°水平圆弧运动的摇臂，液压系统将能量通过摇臂上的裁断面传递给刀模，实现对柔性物料进行冲裁、切断的机器。

      注：该液压裁断机的播臂操作可分手动与机动，见图1、图2、图3。

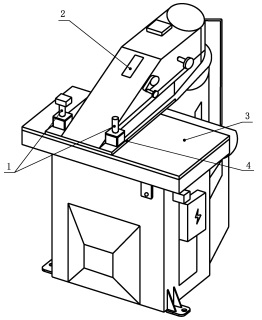

      说明：

      1——控制装置；

      2——摇臂；

      3——裁断垫板；

      4——裁断面。

图1 摇臂式液压裁断机

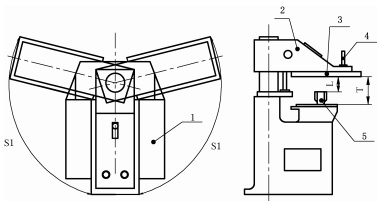

      说明：

      1——裁断垫板；

      2——手动摇臂：

      3——裁断面；

      4——控制装置；

      5——刀模。

图2 手动摇臂式液压裁断机的危险区域（L区、S1区、T区）

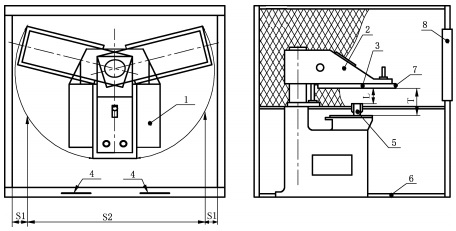

      说明：

      1——裁断垫板；

      2——机动摇臂；

      3——裁断面：

      4——控制装置；

      5——刀模；

      6——基准点A；

      7——基准点B；

      8——电敏防护装置。

图3 机动摇臂式液压裁断机的危险区域（L区、S1区、S2区、T区）

3.3

      压头移动式液压裁断机 hydraulic travelling head cutting press

      工作台面固定于下方，在上横梁上装配可移动的裁断压头，可沿工作台面宽度内作左右水平移动而对柔性物料进行冲裁、切断的机器。

      见图4。
