1 范围

      本标准给出了用于农业、园艺和区域维护（景观美化）的物料动力收集装置的设计和结构的安全要求和方法。

      本标准适用于园艺用悬挂式、半悬挂式或牵引式机械。

      本标准规定了物料收集系统按预定使用时排除和减少机械危险的方法。

      本标准不涉及环境危险，道路安全，电磁兼容性，动力输出轴（PTO），动力输出传动轴防护装置或控制要求。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      ISO 730-1 农业轮式拖拉机 后置式三点悬挂装置 第1部分：1、2、3和4类（Agriculturalwhecled tractors-Rear-mounted three-point linkage-Part 1:Categorics 1,2,3 and 4)

      ISO 2332 农业拖拉机和机械 三点悬挂机具的联接装置 机具上的间隙范围（Agriculturaltractors and machinery-Connection of implements via threc-point linkage-Clearancc zone around implement)

      ISO 3600 农林拖拉机和机械、草坪和园艺动力机械 使用说明书编写规则（Tractors，machineryfor agriculture and forestry, powered lawn and garden equipment Operator's manuals Content and presentation)

      ISO 4413 液压传动 系统的通用规则（Hydraulic fluid power-General rules relating to sys-tems)

ISO 11684 农林拖拉机和机械、草坪和园艺动力机械 安全标志和危险图形 总则（Tractors，machinery for agriculture and forestry, powered lawn and garden equipment-Safety signs and hazard pictorials-General principles)

      ISO 12100-1：2003 机械安全 基本概念与设计通则 第1部分：基本术语和方法（Salety of ma-chinery-Basic concepts,general principles for design-Part 1: Basic terminology,methodology)

      ISO 13849-1 机械安全 控制系统有关安全部件 第1部分：设计通则（Safety of machinery-Safety-related parts of control systems-Part 1:General principles for design)

      ISO 13852：1996 机械安全 防止上肢触及危险区的安全距离（Safety of machinery-Safety dis-tances to prevent danger zones being reached by the upper limbs)

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      物料收集装置 material-collecting system

      利用风机产生真空以收集草和树叶的悬挂式、半悬挂式或牵引式机具。

      注：收集的物料可包括工作区域其他以碎片形式存在的有机或无机物。

3.2

      入口装置 inlet device

      风机箱吸气端用于连接吸气软管或吸气管的开口。

3.3

      卸料槽 discharge chute

      风机箱上用于将物料从风机运送到料斗的开口。

3.4

      正常操作和维修 normal operation and service

      按规定的操作、维修和安全信息对机器进行使用。

4 安全要求

4.1 基础原则和设计通则

      对于相关但不显著的危险，应根据ISO 12100-1：2003中第5章规定的减小危险的原则设计机器。除本标准有特殊规定外，开口和相关安全距离应符合ISO 13852：1996中表1、表3、表4和表6的规定。

4.2 鼓风机的连接通道

4.2.1 吸入（入口）端

      吸气软管或吸气管应固定在入口装置上。吸气软管或吸气管的拆除应只有使用工具才能实现。使用说明书中应包括清除堵塞的信息［见5.1.2e）］。

4.2.2 卸料槽

4.2.2.1 卸料槽开口的最大尺寸应为625cm²。

4.2.2.2 为避免靠近风机的危险部件，机器应符合下列条件之一：

      a) 卸料槽开口和风机外轮廓的最小距离应为850mm。

      b) 或者，起限制接近风机作用的机器部件或其轮廓与风机外轮廓间的最小距离应为850mm。应使用如图1所示的手臂形探棒在操作者手臂可能使用的各个方向和图2中的阴影区使用探棒验证此要求。850mm安全距离也适用于阴影区高度之下，即700mm以下区域。见图2。探棒代表身体的平面应与机器面平行。探棒提供的力应不超过20N。

      安全距离由连续测量获得。

      c) 或者，卸料槽开口应符合ISO 13852：1996中表1、表3、表4和表6的规定。如果通过附加装置达到要求，在操作者可能接近卸料槽开口的任何时候该装置都应起作用。该装置应仅能使用工具拆除，且应符合ISO 13849-1规定的1类要求。

      d) 或者，如b）所述操作者直接接近之前，例如当举升或打开料斗时，应提供措施停止风机。

单位为毫米

      说明：

      1——允许绕饺接轴旋转±90°的铰接；

      2——能自由旋转的铰接；

      3——代表上半身的平板。

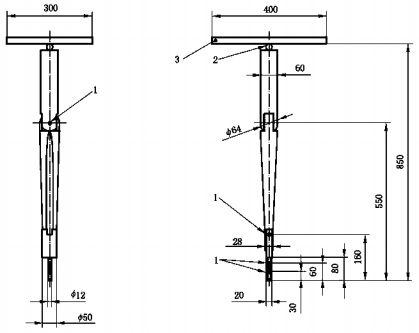

图1 手臂形探棒

单位为毫米

      说明：

      1——料斗（打开状态）；

      2——机器机身：

      3——卸料槽开口；

      4——风机机罩；

      5——风机（外轮廓）；

      6——入口装置；

      7——待测试可接触区域；

      8——地面。

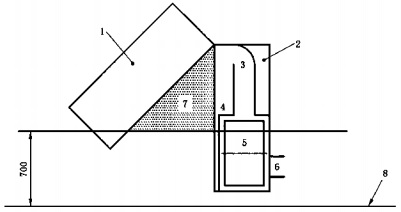

图2 可接触区域和机器
