1 范围

      本标准规定了突发事件应急标绘符号的分类与编码、符号样式、符号使用方法及符号扩充原则和方法。

      本标准适用于突发事件应急标绘。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 24354 公共地理信息通用地图符号

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      突发事件 emergency

      需要立即采取应对行动的突发、紧急的（通常意外的）事故或事件。

3.2

      应急 emergency response

      为应对突发事件所采取的措施。

3.3

      标绘符号 plotting symbol

      处理突发事件时用以标示和绘制应急管理信息的图形符号。

3.4

      危险源 hazard

      可能导致人员伤害或疾病、物质财产损失、工作环境破坏或这些情况组合的根源或状态因素。

注：主要包括自然灾害类风险隐患区（点）、事故灾难类危险源、公共卫生类危险源、社会安全类风险隐患区（点）等四大类。

3.5

      防护目标 protected target

      在突发事件发生时，由于面临风险而需要对其进行保护的对象，通常包括重要部位、关键基础设施及其中人员等。

      注：重要部位主要包括：重点政府部门、学校、科研机构、新闻广播机构、国防目标、公众聚集场所、金融机构、重要场所、监测台站、野生动物保护管理场所、重要生态安全区、在建工程施工现场等；关键基础设施主要包括：通信系统、公路基础设施、铁路基础设施、水运交通基础设施、民航交通设施、水利设施、电力基础设施、石油天然气设施、城市生命线基础设施等。

3.6

      应急保障资源 emergency resource

      为有效开展应急活动，保障应急管理体系正常运行所需要的人力、物力、财力、设施、信息、技术等各类资源的总和。

      注：主要包括应急机构、应急人力资源、应急物资与装备资源、应急通信资源、应急运输与物流资源、医疗卫生资源、应急避难场区、应急财力保障等。

4 符号的分类与编码

4.1 符号的分类

4.1.1 符号几何形态分类

      突发事件应急标绘符号从几何形态应分为点状、线状及面状标绘符号，其中：

      a） 本标准所涉及的点状标绘符号均为不依比例尺符号，线状标绘符号均为半依比例尺符号；

      b）线状及面状标绘符号的主体部分线划长度依比例尺变化，而宽度维持不变；

      c）线状及面状标绘符号中包含的非线状要素，如三角形、圆形、开口夹角等，其尺寸不随比例尺变化。

4.1.2 点状标绘符号分类

      点状标绘符号宜分为突发事件符号、危险源符号、防护目标符号及应急保障资源符号四大类。

4.1.3 线状标绘符号分类

      线状标绘符号宜分为隔离符号，交通工具、道路及基础设施符号，以及行动路线符号三大类。

4.1.4 面状标绘符号分类

      面状标绘符号宜包括但不限于区域标识符号。区域标识符号宜包括但不限于警戒区域符号、事故控制区域符号及事故蔓延区域符号。

4.2 符号编码规则

4.2.1 编码结构

图1 应急标绘符号编码结构

      应急标绘符号编码应由6位等长代码构成，结构见图1。

      应急标绘符号编码应分为四级，其中：

      a）第一级代表符号大类，包括突发事件符号、危险源符号、防护目标符号、应急保障资源符号等，用1位大写罗马字符（A～Z）表示，为避免与数字0,1,2相混淆，字母中不出现I，O，Z；

      b）第二级代表符号中类，用1位阿拉伯数字（1～9）表示；

      c）第三级代表符号小类，用2位阿拉伯数字（01～99）表示；

      d）第四级代表符号子类，用2位阿拉伯数字（00～99）表示，当前为小类符号时，取值“00”。

      示例：突发事件编码为A，自然灾害类事件编码为1，水旱灾害事件编码为01，洪水事件编码为01，则水旱灾害符号编码为A10100，洪水符号编码为A10101。

4.2.2 编码扩充规则

      应急标绘符号编码扩充应遵循以下规则：

      a) 本级分类采用1位数字表示时，如果分类不超过10，首先是采用数字1～9表示，不够表示时，采用字母A～Z扩充（即：1,2,3,4,5,6,7,8,9，A，B，C，···，Y）；

      b) 如果分类采用两位表示时，如果分类不超过100，则用两位数字表示，如果超过，则顺次添加字母（即：99,9A，9B，9C，9Y，A1，A2，．．，AY，B1，B2，．．．，YY），有特殊说明除外。

5 符号样式

5.1 点状标绘符号

      点状标绘符号样式见附录A。点状标绘符号由外框、符号主体以及标识文字（非必备要素）构成，其中：

      a) 外框的形状分为圆角正方形（代表突发事件符号）及直角正方形（代表危险源符号、防护目标符号、应急保障资源符号）；

      b）符号主体表示符号所属的具体小类；

      c) 标识文字表明符号对应其所属小类中的特定对象，文字标识区域应限制在符号外框下部四分之一范围内，标识文字数量限定为2～4个汉字；

      d) 根据符号所属类型，对于不需要文字说明即可明确表示其含义，且不会导致二义性的点状标绘符号，可不包括标识文字（如：新闻广播机构符号）；

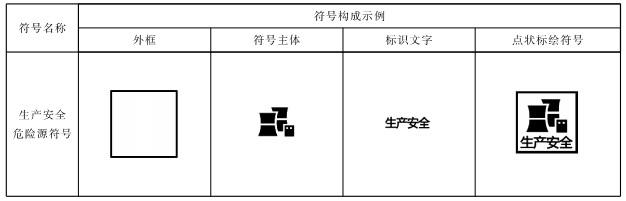

      e) 应按照附录A中的文字标识要求进行。其中，“符号样式”内标识文字代表当前符号所属小类。需要标识相应子类符号时，应使用“子类文字标识”一栏中相应子类名称作为文字标识。点状标绘符号的构成示例见表1。

表1 点状标绘符号构成示例

5.2 线状标绘符号

      线状标绘符号样式见附录B。线状标绘符号由线条主体及辅助元素构成，其中：

      a）线条主体包括直线、折线及曲线，线条形态可为实线或虚线；

      b）辅助元素包括但不限于箭头、圆形、短线等。
