本标准规定了远控消防炮系统的系统分类、性能要求、试验方法、检验规则等。
本标准适用于远控消防泡沫（水）炮系统（简称系统）。
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 1173 铸造铝合金
GB/T 1176 铸造铜合金技术条件（GB/T 1176-1987，neq ISO 1338：1977）
GB/T 1348 球墨铸铁件
GB/T 3766 液压系统通用技术条件（eqv ISO 4413-1998）
GB 3836.1 爆炸性气体环境用电气设备 第1部分：通用要求（GB/T 3836.1-2000，eqv IEC60079-0:1998)
GB 3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”（GB/T 3836.2-2000，eqv IEC60079-1:1990)
GB 6245-1998 消防泵性能要求和试验方法
GB/T 7932-1987 气动系统通用技术条件（neq ISO 4414-82）
GB 7956-1998 消防车消防性能要求和试验方法
GB/T 9439 灰铸铁件
GB/T 14048.1 低压开关设备和控制设备 总则（GB/T 14048.1-2000，eqv IEC 60947-1：1999）
下列术语和定义适用于本标准。
3.1
远控消防炮系统 remote -controlled fire monitor system
由（液控、气控、电控）消防炮、消防炮塔、动力源、控制装置、灭火剂贮罐、混合装置、消防泵组等组成，可以远距离控制消防炮向保护对象喷射灭火剂灭火的固定式灭火装置。
3.2
远控消防炮 remote-controlled fire monitor
具有有线或无线远距离控制操作功能的消防炮。
3.3
液控消防炮 liquid-controlled fire monitor
以液压驱动为主的远控消防炮。
3.4
气控消防炮 air-controlled fire monitor
以气压驱动为主的远控消防炮。
3.5
电控消防炮 electric-controlled fire monitor
以电驱动为主的远控消防炮。
3.6
动力源 power source
向远控消防炮提供驱动动力的装置。
3.7
无线遥控器 wireless remoter
与电控器、动力源、阀门集中控制装置等联用的无线远距离控制消防炮动作的装置。
3.8
消防炮塔 fire monitor tower
用于高位安装、使用远控消防炮的装置。
4.1 分类
远控消防炮系统按照控制方式分为：液控消防炮系统、气控消防炮系统和电控消防炮系统。
4.2 标记
4.2.1 远控消防炮

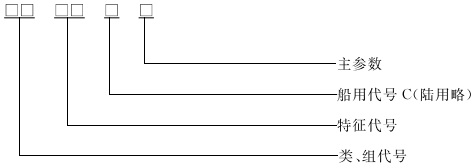

远控消防炮命名由四部分组成。
类、组代号：
PP-泡沫炮；
PS-水炮；
PL-泡沫一水两用炮。
特征代号：
KY-液控；
KQ-气控；
KD-电控。
船用炮型号在特征代号之后加英文字母C。
主参数：远控消防炮额定流量（L/s），泡沫一水两用炮按泡沫混合液额定流量（L/s）。
示例1：喷射介质为泡沫，驱动方式为液压驱动，额定流量为32L/s的远控消防泡沫炮型号标记为PPKY32。
示例2：喷射介质为泡沫，驱动方式为气压驱动，额定流量为48L/s的远控消防泡沫炮型号标记为PPKQ48。
示例3：喷射介质为水，驱动方式为电驱动，额定流量为60L/s的远控消防水炮型号标记为PSKD60。
示例4：喷射介质为泡沫或水，驱动方式为液压驱动，泡沫混合液和水的额定流量为64L/s的远控消防泡沫一水两用炮型号标记为PLKY64。
示例5：喷射介质为泡沫，驱动方式为液压驱动，额定流量为64L/s的船用消防泡沫炮型号标记为PPKYC64。
4.2.2 动力源
动力源命名由三部分组成。
类、组代号：
YP-远控炮液压源；
QP-远控炮气压源。
特征代号：
G-隔爆型（非隔爆型略）。
主参数：可控制消防炮数量（台）。
示例1：控制2台消防炮，液压驱动，隔爆型动力源型号标记为YPG2。示例2：控制2台消防炮，气压驱动，非防爆型动力源型号标记为QP2。
4.2.3 电控器
电控器命名由三部分组成。
类、组代号：
DP-远控消防炮电控器。
特征代号：
G-隔爆型（非隔爆型略）。
主参数：
可控制消防炮数量（台）。
示例1：控制2台消防炮，防爆型电控器型号标记为DPG2。
4.2.4 无线遥控器
无线遥控器命名由三部分组成。
类、组代号：
WP-远控消防炮无线遥控器。
特征代号：
G-隔爆型（非隔爆型略）。
主参数：消防炮塔数量（座）-每座炮塔上消防炮数量（台）。
示例1：消防炮塔2座，每座消防炮塔安装2台消防炮，隔爆型无线遥控器型号标记为WPG2-2。
4.2.5 消防炮塔
消防炮塔命名由三部分组成。
以上为标准部分内容，如需看标准全文，请到相关授权网站购买标准正版。
