GB 15763.1-2009 建筑用安全玻璃 第1部分:防火玻璃
- 发表时间:2022-11-07
- 来源:共立消防
- 人气:
1 范围
GB 15763的本部分规定了建筑用防火玻璃的术语和定义、分类及标记、材料、要求、试验方法、检验规则、标志、产品使用说明书及包装、运输、贮存等。
本部分适用于建筑用复合防火玻璃及经钢化工艺制造的单片防火玻璃。
2 规范性引用文件
下列文件中的条款通过GB15763的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 1216 外径千分尺
GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定。
GB/T 5137.3-2002 汽车安全玻璃试验方法 第3部分:耐辐照、高温、潮湿、燃烧和耐模拟气候试验
GB 11614 平板玻璃
GB/T 12513-2006 镶玻璃构件耐火试验方法(ISO 3009:2003,MOD)
GB 15763.2-2005 建筑用安全玻璃 第2部分:钢化玻璃
GB/T 18915(所有部分)镀膜玻璃
3 术语和定义
下列术语和定义适用于本部分。
3.1
耐火完整性 integrity of fire-resistant
在标准耐火试验条件下,玻璃构件当其一面受火时,能在一定时间内防止火焰和热气穿透或在背火面出现火焰的能力。
3.2
耐火隔热性 insulation of fire-resistant
在标准耐火试验条件下,玻璃构件当其一面受火时,能在一定时间内使其背火面温度不超过规定值的能力。
3.3
耐火极限 fire-resistant time
在标准耐火试验条件下,玻璃构件从受火的作用时起,到失去完整性或隔热型要求时止的这段时间。
3.4
复合防火玻璃 laminated fire-resistant glass
由两层或两层以上玻璃复合而成或由一层玻璃和有机材料复合而成,并满足相应耐火性能要求的特种玻璃。
3.5
单片防火玻璃 monolithic fire-resistant glass
由单层玻璃构成,并满足相应耐火性能要求的特种玻璃。
3.6
隔热型防火玻璃(A类) insulated fire-resistant glass(A type)
耐火性能同时满足耐火完整性、耐火隔热性要求的防火玻璃。
3.7
非隔热型防火玻璃(C类) integrity-only fire-resistant glass(C type)
耐火性能仅满足耐火完整性要求的防火玻璃。
4 分类及标记
4.1 分类
4.1.1 防火玻璃按结构可分为:
a)复合防火玻璃(以FFB表示);
b)单片防火玻璃(以DFB表示)。
4.1.2 防火玻璃按耐火性能可分为:
a) 隔热型防火玻璃(A类);
b)非隔热型防火玻璃(C类)。
4.1.3 防火玻璃按耐火极限可分为五个等级:0.50h、1.00h、1.50h、2.00h、3.00h。
4.2 标记

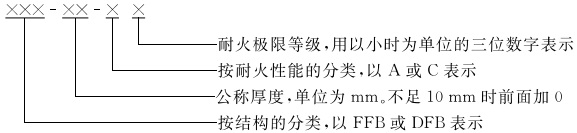

4.2.1 标记方式
4.2.2 标记示例
一块公称厚度为25mm、耐火性能为隔热类(A类),耐火等级为1.50h的复合防火玻璃的标记如下:
FFB-25-A1.50
一块公称厚度为12mm、耐火性能为非隔热类(C类),耐火等级为1.00h的单片防火玻璃的标记如下:
DFB-12-C1.00
5 材料
防火玻璃原片可选用镀膜或非镀膜的浮法玻璃、钢化玻璃,复合防火玻璃原片,还可选用单片防火玻璃。原片玻璃应分别符合GB 11614、GB 15763.2-2005、GB/T 18915(所有部分)等相应标准和本部分相应条款的规定。
所采用其他材料也均应满足相应的国家标准、行业标准、相关技术条件要求。
6 要求
防火玻璃的技术要求应符合表1相应条款的规定。
表1 防火玻璃技术要求及试验方法
名 称 | 技术要求 | 试验方法 | |
复合防火玻璃 | 单片防火玻璃 | ||
尺寸、厚度允许偏差 | 6.1 | 6.1 | 7.1 |
外观质量 | 6.2 | 6.2 | 7.2 |
耐火性能 | 6.3 | 6.3 | 7.3 |
弯曲度 | 6.4 | 6.4 | 7.4 |
可见光透射比 | 6.5 | 6.5 | 7.5 |
耐热性能 | 6.6 | - | 7.6 |
耐寒性能 | 6.7 | - | 7.7 |
耐紫外线辐照性能 | 6.8 | - | 7.8 |
抗冲击性能 | 6.9 | 6.9 | 7.9 |
碎片状态 | - | 6.10 | 7.10 |
6.1 尺寸、厚度允许偏差
防火玻璃的尺寸、厚度允许偏差应符合表2和表3的规定。
表2 复合防火玻璃的尺寸、厚度允许偏差 单位为毫米
玻璃的公称厚度d | 长度或宽度(L)允许偏差 | 厚度允许偏差 | |
L≤1200 | 1200<L≤2400 | ||
5≤d<11 | ±2 | ±3 | ±1.0 |
11≤d<17 | ±3 | ±4 | ±1.0 |
17≤d<24 | ±4 | ±5 | ±1.3 |
24≤d<35 | ±5 | ±6 | ±1.5 |
d≥35 | ±5 | ±6 | ±2.0 |
注:当L大于2400mm时,尺寸允许偏差由供需双方商定。 |
表3 单片防火玻璃尺寸、厚度允许偏差 单位为毫米
玻璃公称厚度 | 长度或宽度(L)允许偏差 | 厚度允许偏差 | ||
L≤1000 | 1000<L≤2000 | L>2000 | ||
5 6 | +1 -2 | ±3 | ±4 | ±0.2 |
8 10 | +2 -3 | ±0.3 | ||
12 | ±0.3 | |||
15 | ±4 | ±4 | ±0.5 | |
19 | ±5 | ±5 | ±6 | ±0.7 |
6.2 外观质量
防火玻璃的外观质量应符合表4和表5的规定。
以上为标准部分内容,可点击下方链接下载标准原文:
