1 范围

      GB/T 23913的本部分规定了复合岩棉板耐火舱室的安装节点的典型型式。

      本部分适用于船舶和海洋工程建筑物上具有耐火分隔要求的舱室和生活模块的安装节点的设计、制造和验收。

2 分类

2.1 分类

      安装节点分为A、B、C、D四类：

      a） A--衬板/隔板与衬板/隔板；

      b）B-天花板与天花板；

      c）C-天花板与衬板/隔板；

      d）D--衬板/隔板与甲板。

2.2 节点型式

2.2.1 衬板/隔板与衬板/隔板的典型安装节点见表1。

2.2.2 天花板与天花板的典型安装节点见表2。

2.2.3 天花板与衬板/隔板的典型安装节点见表3。

2.2.4 衬板/隔板与甲板的典型安装节点见表4。

2.2.5 未列人的安装节点由供需双方协商确定。

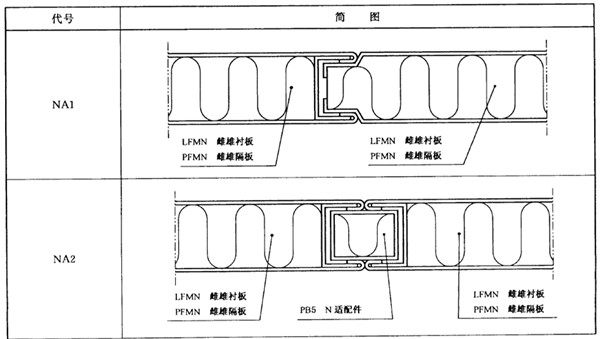

表1 衬板/隔板与衬板/隔板的典型安装节点

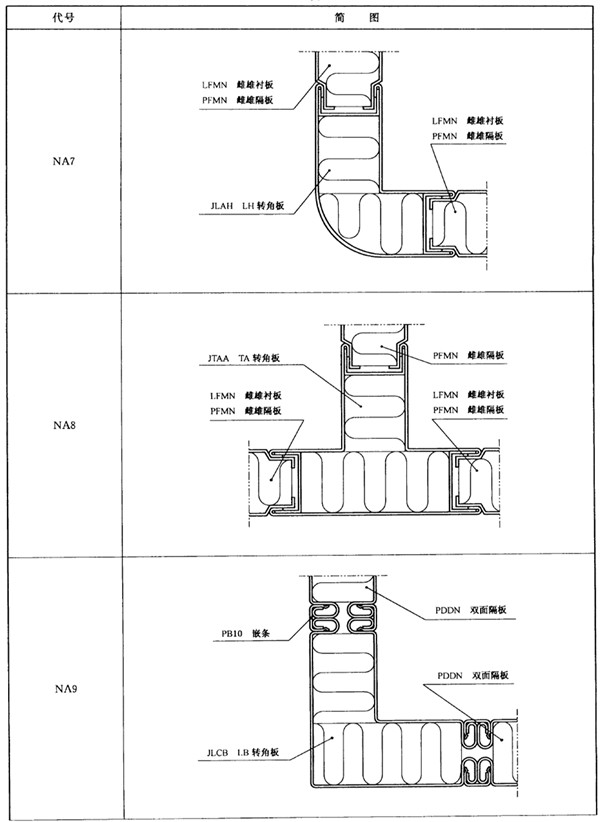

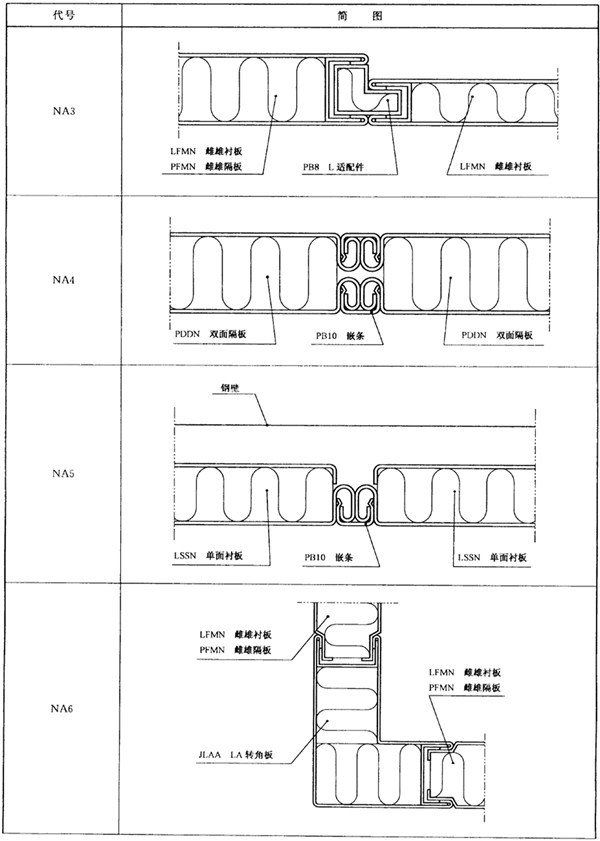

表1（续）

表1（续）

以上为标准部分内容，可点击下方链接下载标准原文：

下载地址：《GB/T 23913.6-2009 复合岩棉板耐火舱室 第6部分：安装节点》
