1 范围

      本标准规定了隧道防火保护板的术语和定义、产品分类、要求、试验方法、检验规则和包装、标志、运输和贮存。

      本标准适用于在公路、城市交通隧道的混凝土结构表面使用的隧道防火保护板，铁路隧道可参照执行。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

      GB/T 191 包装储运图示标志

      GB/T 7019-1997 纤维水泥制品试验方法

      GB/T 8626 建筑材料可燃性试验方法

      GB/T 9265 建筑涂料 涂层耐碱性的测定

      GB/T 9978.1 建筑构件耐火试验方法 第1部分：通用要求

      GB 14907 钢结构防火涂料

      GB/T 20284 建筑材料或制品的单体燃烧试验

      GB/T 20285 材料产烟毒性危险分级

      GB 50010 混凝土结构设计规范

      GA/T 714-2007 构件用防火保护材料快速升温耐火试验方法

      JC/T 646-2006 玻镁风管

3 术语和定义

      下列术语和定义适用于本文件。

3.1

      隧道防火保护板 fireproof board for tunnels

      固定安装在公路和城市交通隧道的混凝土结构表面，能提高隧道结构耐火极限的防火保护板。

3.2

      单一隧道防火保护板 single-composition fireproof board for tunnels

      由单一匀质材料构成的隧道防火保护板。

3.3

      复合隧道防火保护板 multi-composition fireproof board for tunnels

      由两种或两种以上材料（含装饰面板）复合而成的隧道防火保护板。

4 产品分类

4.1 分类

4.1.1 按结构分为：

      a）单一隧道防火保护板，用符号D表示；

      b）复合隧道防火保护板，用符号F表示。

4.1.2 按耐火试验升温曲线分为：

      a） BZ类：按GB/T 9978.1规定的标准升温曲线进行升温和测量的隧道防火保护板；

      b）HC类：按GA/T 714-2007规定的HC升温曲线进行升温和测量的隧道防火保护板；

      c） RABT类：按GA/T 714-2007规定的RABT升温曲线进行升温和测量的隧道防火保护板。

4.2 型号

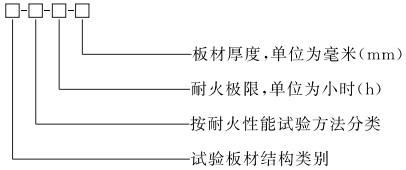

      隧道防火保护板的型号编制方法为：

      示例1：

      D-BZ-2.00-30，表示板材厚度为30mm，按标准曲线升温，耐火极限为2.00h的单一隧道防火保护板。

      示例2：

      F-HC-2.00-30，表示总厚度为30mm，按HC曲线升温，耐火极限为2.00h的复合隧道防火保护板。

      示例3：

      D-RABT-1.50-30，表示板材厚度为30mm，按RABT曲线升温，耐火极限为升温1.50h、降温1.83h的单一隧道防火保护板。

5 要求

5.1 外观质量

      隧道防火保护板（以下简称板材）应至少有一个表面是平整的，板材不应有裂纹、分层、缺棱、缺角、鼓泡、孔洞、凹陷等缺陷。复合隧道防火保护板的装饰面板如果为金属材料，对金属面板应进行防腐处理。

5.2 尺寸和尺寸偏差

5.2.1 尺寸

      板材的长不宜超过3000mm、宽不宜超过1250mm、厚度不宜超过70mm。

5.2.2 尺寸偏差

      板材的长度和宽度尺寸偏差为士3mm。板材的厚度尺寸允许偏差应符合表1的规定。板材长度小于2000mm时，其对角线之差应小于5mm；板材长度大于2000mm时，其对角线之差应小于7mm。

表1 厚度允许偏差         单位为毫米

5.3 面密度

      板材的面密度不应超过25kg/m²。

5.4 边缘平直度

      板材的边缘平直度应小于0.3％，板材与参考直线的最大距离应小于5mm。

5.5 干态抗弯强度

      板材的干态抗弯强度应不低于6MPa。

5.6 吸水饱和状态抗弯强度

      吸水饱和状态抗弯强度应不低于干态抗弯强度的70％。

5.7 吸湿变形率

      板材的吸湿变形率应不大于0.20％。

5.8 抗返卤性

      按6.7的要求试验后，板材应无水珠、无返潮。

5.9 产烟毒性

      板材的产烟毒性应不低于GB/T20285中ZA，级。

5.10 耐水性

      按6.9的要求试验30d后，板材应无开裂、起层、脱落，允许轻微发胀和变色。

5.11 耐酸性

      按6.10的要求试验15d后，板材应无开裂、起层、脱落，允许轻微发胀和变色。

5.12 耐碱性

      按6.11的要求试验15d后，板材应无开裂、起层、脱落，允许轻微发胀和变色。

5.13 耐湿热性

      按6.12的要求试验30d后，板材应无开裂、起层、脱落，允许轻微发胀和变色。

5.14 耐冻融循环性

      按6.13的要求试验15次后，板材应无开裂、起层、脱落，允许轻微发胀和变色。

以上为标准部分内容，可点击下方链接下载标准原文：

下载地址：《GB 28376-2012 隧道防火保护板》
