GB/T 29416-2012 建筑外墙外保温系统的防火性能试验方法

  • 发表时间:2022-11-06
  • 来源:共立消防
  • 人气:

      安全警示:组织和参加本项试验的所有人员需注意可能存在的危险。在试验过程中有可能出现外保温系统全面燃烧并产生有毒和(或)有害烟尘、烟气的情况,在试件安装、试验实施和试验后残余物清理的过程中也可能出现机械危害和操作危险。因此,实验室需配备实验人员的安全防护装备和相应的灭火设施,对所有潜在的危险及对健康的危害进行评估并做出安全预告。试验相关人员需进行必要的培训,以确保工作人员按照规定的安全规程进行操作。

1 范围

      本标准规定了建筑外墙外保温系统防火性能试验的术语和定义、试验装置、试样、状态调节、试验程序、试验后的检查、试验结果判定和试验报告等。

      本标准适用于安装在建筑外墙上的非承重外保温系统的防火性能试验。

      本标准不适用于安装在建筑外墙上的呼吸式玻璃幕墙结构外保温系统的防火性能试验。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB/T 5907 消防基本术语 第一部分

      GB/T 6343 泡沫塑料及橡胶 表观密度的测定

      GB/T 18404 铠装热电偶电缆及铠装热电偶

      GB/T 20284 建筑材料或制品的单体燃烧试验

      GB/T 25181 预拌砂浆

3 术语和定义

      GB/T 5907中界定的以及下列术语和定义适用于本文件。

3.1

      建筑外墙外保温系统 external wall insulation systems applied to building facade

      采用规定的构造方式将多种材料安装在建筑外墙外表面上,具有一定保温性能的完整结构系统。

3.2

      水平准位线1 level 1

      位于试验装置燃烧室开口顶部上方2500 mm处的水平准位线。

3.3

      水平准位线2 level 2

      位于试验装置燃烧室开口顶部上方5000mm处的水平准位线。

3.4

      初始温度 initial temperature

      To

      开始点火时水平准位线1上的外部热电偶的平均温度。

3.5

      可见持续火焰 sustained visible flaming

      试验中观察到的持续时间超过60 s的连续火焰。

      注:不包括阴燃时间。

3.6

      燃烧残片 burning debris

      在整个试验过程中,从试样上脱落的带有可见持续火焰(3.5)的样品残片。

4 试验装置

4.1 概述

      建筑外墙外保温系统(以下简称外保温系统)的防火性能试验装置一般应由墙体、燃烧室、热源、垮塌区域、测量系统等部分组成。

      试验装置应在具有一定空间的建筑室内建造,室内空间的大小应能满足试验装置建造、试样安装施工、试验操作等需求,同时应能保证试验期间试验用热源和试样的自由燃烧(燃烧行为受燃料控制,而不是受通风控制)。

      试验装置应持久耐用,在试验过程中不得出现影响试验结果的变形或损坏。

4.2 墙体

      试验装置的墙体由主墙和副墙组成,使用干密度不低于600kg/㎡的蒸压加气混凝土砌块垂直砌筑。主墙和副墙的高度大于等于9000mm,厚度大于等于300mm。主墙宽度大于等于2600mm,副墙宽度大于等于1500mm。主墙和副墙形成90°夹角(见图1)。试验墙体应采用符合GB/T25181要求的强度等级为M10的干混普通抹灰砂浆抹面处理,厚度为(10±1)mm。

4.3 燃烧室

      试验装置的燃烧室设置于主墙的底部,其外边缘与主墙面平齐。开口尺寸应为:高(2000±100)mm,宽(2000±100)mm。内部尺寸:高(2300±50)mm,宽(2000±50)mm,深(1050±50)mm。燃烧室开口距副墙边缘的距离为(250±10)mm。开口上部用耐火材料保护。

4.4 热源

      试验用热源的燃烧热性能应符合附录A的规定,可采用:

      a)按附录B规定制作的木垛;

      b)按附录A规定进行校准且符合要求的其它形式的热源(如燃气炉),该热源应能保证其火焰能从燃烧室开口处溢出并向上燃烧。

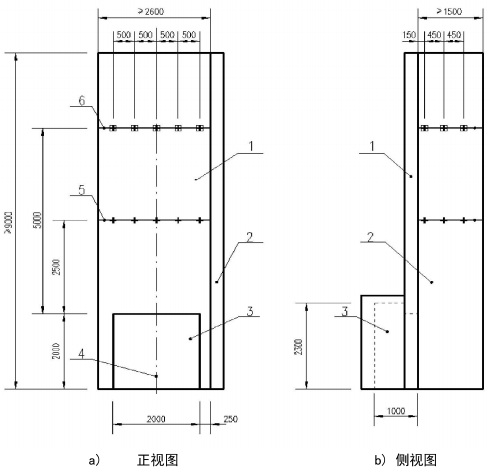

      1--主墙;

      2--副墙;

      3--燃烧室;

      4--燃烧室中心线;

      5--水平准位线1;

      6--水平准位线2;

      +--水平准位线1上的热电偶(外部温度);

      田--水平准位线2上的热电偶(外部温度+内部温度)。

图1 试验装置及热电偶位置示意图


以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB/T 29416-2012 建筑外墙外保温系统的防火性能试验方法
