1 范围

      本标准规定了有关建筑、工程、建筑物及其它相关设计领域的消防技术文件中使用的、表示各种消防设备的基本符号、辅助符号和单独使用的符号，并举例说明了部分组合图形符号。

      本标准适用于新建、改建或扩建工程中，在编制消防设计、施工、维护或审核等技术文件时使用的有关防火、灭火和疏散方法的下列消防设备：

      ——灭火器；

      ——固定灭火系统；

      ——消防供水线；

      ——其他灭火设备；

      ——控制与指示设备；

      ——报警启动装置；

      ——火灾报警装置；

      ——消防通风口；

      ——疏散路线；

      ——火灾和爆炸危险区域。

2 基本原则

2.1 消防技术文件用图形符号由基本符号（见表 1）、辅助符号（见表 2）按需要组合成不同的图形符号，也可采用单独使用的图形符号（见表 3）。

2.2 同一份消防技术文件中的所有图形符号的比例都应相同，并要与文件中其他内容的比例相适应。符号的大小应适宜于微缩复制。

2.3 单独使用的符号（见表 3）不应组合使用。

3 基本符号

      基本符号表示消防设备的类别。表1给出了常见的基本符号。

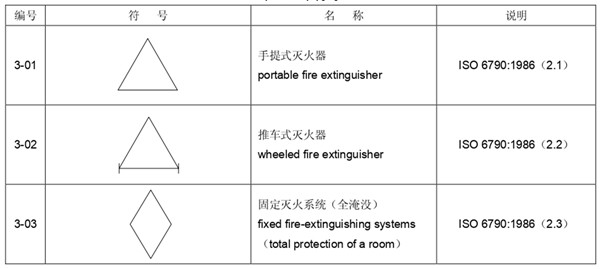

表 1 基本符号

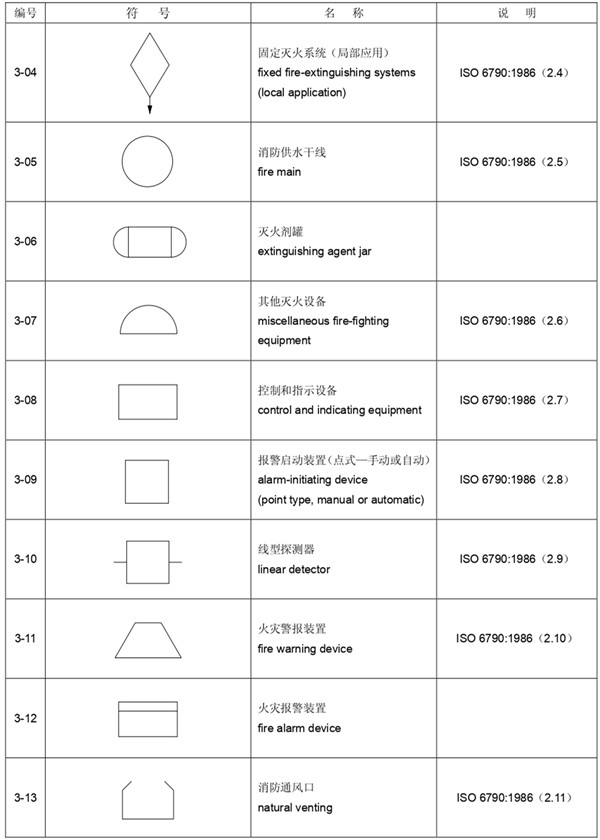

表 1（续）

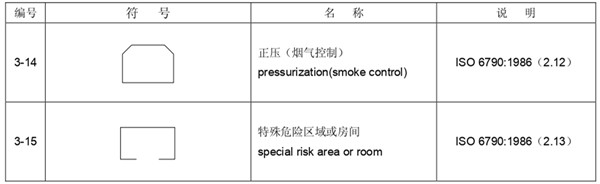

表 1（续）

4 辅助符号

      辅助符号一般放在基本符号内，表示消防设备的种类或性质。表2给出了常见的辅助符号。

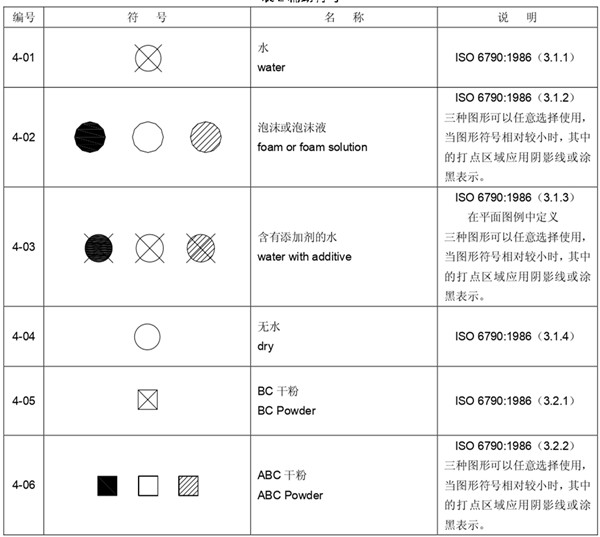

表 2 辅助符号
