1 范围

      GB 5135的本部分规定了自动喷水灭火系统沟槽式管接件的要求、试验方法、检验规则、标志、包装、运输、贮存等。

      本部分适用于自动喷水灭火系统中沟槽式管接件。

2 规范性引用文件

      下列文件中的条款通过GB 5135的本部分引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。

      GB/T 191 包装储运图示标志

      GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T 528-1998，eqv ISO 37：1994)

      GB/T 531 橡胶袖珍硬度计压入硬度试验方法（GB/T 531-1999，idt ISO 7619：1986）

      GB/T 1690 硫化橡胶耐液体试验方法（GB/T 1690-1992，neq ISO 1817：1985）

      GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱（GB/T 3098.1-2000，idt ISO 898-1：1999）

      GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹（GB/T 3098.2-2000，idt ISO 898-2：1999）

      GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验（GB/T 3512-2001，eqv ISO188:1998)

      GB/T 7759 硫化橡胶 热塑性常温、高温和低温压缩永久变形测定（GB/T 7759-1996，eqv ISO815:1991)

      GB/T 8262 圆头椭圆颈螺栓

3 术语和定义

      下列术语和定义适用于GB5135的本部分。

3.1

      沟槽式管接件 grooved couplings and fittings

      主要包括沟槽式管接头和沟槽式管件。

3.2

      沟槽式管接头 grooved coupling

      用拼合式卡箍件、橡胶密封圈和紧固件组成的快速拼装接头。

3.3

      沟槽式管件 grooved fittings

      沟槽式连接管道系统上采用的弯头、三通、四通、异径管等管件的通称。其平口端的接头部位均加工成与管材接头部位相同的环形形状。

3.4

      刚性（沟槽）接头 rigid coupling joint

      在接头处，相邻管端不允许有相对角变位和轴线位移的拼合式卡箍件。

3.5

      挠性（沟槽）接头 flexible coupling joint

      在接头处，相邻管端允许有一定量的相对角变位和相应的轴向挠动，允许角变位与管径有关，但不允许有轴向线位移。挠性接头是一种柔性接头。

3.6

      密封圈 pressure responsive gasket

      通过压力来提高系统密封性能的橡胶圈。或者说，通过附加压力可以使垫圈和密封面之间产生附加比压。

3.7

      额定工作压力 rated working pressure

      沟槽式管接件在工作状态下允许的最大工作压力。

4 分类

      沟槽式管接件按结构形式分类：

4.1 沟槽式管接头

      主要有刚性沟槽接头、挠性沟槽接头等。

4.2 沟槽式管件

      主要包括机械三通、机械四通、机械异径四通、90°弯头、45°弯头、22.5°弯头、正三通、异径三通、正四通、异径四通、同心大小头、偏心大小头、单片法兰、短管法兰、盲片等系列。

5 型号编制

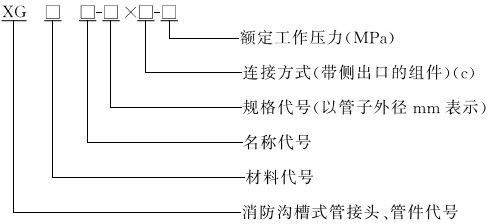

      沟槽管接件的型号编制应符合下列要求：

      材料代号应符合国家标准规定的标记代号；

      名称代号由生产企业自行规定；

      连接方式：侧出口沟槽连接，直接标出公称直径。螺纹式连接，直接标出螺纹代号及螺纹尺寸。其他的连接方式，用相应的标志符号和公称直径表示。

      示例：

      1）XGQT口-114-1.6表示材料为球墨铸铁口（生产单位自己规定）外径为114mm，额定工作压力为1.6 MPa的消防沟槽式管接头。

      2) XGQT口-114xRcl-2.5表示材料为球墨铸铁口（生产单位自己规定）主管外径为114mm，侧出口为右旋圆锥内螺纹接口，螺纹尺寸为1”，额定工作压力为2.5 MPa的消防沟槽式管件。

6 要求

6.1 外观、标志、结构尺寸

6.1.1 外观

      沟槽式管接件表面应平整光洁，无加工缺陷及磕碰损伤，无裂纹缩孔、冷隔、夹渣、气孔、疤痕等现象；涂层均匀牢固，无气泡或漆块堆积；橡胶密封圈密封面上不应有气泡、杂质、裂口和凹凸不平等缺标志齐全清晰。

6.1.2 标志

      沟槽式管接件的壳体标志和密封圈标志应符合9.1的规定。

6.1.3 沟槽尺寸

6.1.3.1 轧制凹槽端面尺寸

      轧制凹槽端面尺寸见附录A的表A．1的规定。

6.1.3.2 切割凹槽端面尺寸

      切割凹槽端面尺寸见附录A的表A．2的规定。

6.1.3.3 铸造配件和阀的槽端尺寸

      铸造配件和阀的槽端尺寸见附录A的表A．3的规定。

6.1.4 采用支管接头时支管的最大允许管径尺寸

      采用支管接头时支管的最大允许管径见附录B的规定。

6.2 基本参数

6.2.1 额定工作压力

      沟槽式管接件的额定工作压力不得低于1.2 MPa，并应符合1.2 MPa、1.6 MPa、2.5 MPa等系列压力等级。

6.2.2 公称直径

      沟槽式管接件的公称直径为25mm、32mm、40mm、50 mm、65 mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm等。

6.3 壳体材料

      沟槽式管接件的材料应采用球墨铸铁（不低于QT450-12）、锻钢等，采用其他不低于球墨铸铁（QT450-12）的抗拉强度和抗腐蚀性的材料，应符合相应的国家标准。

6.4 螺栓和螺母

6.4.1 螺栓

      螺栓的结构和尺寸应符合GB/T 8262的规定，机械性能不应低于GB/T 3098.1中规定的8.8级要求，螺纹公差6g。螺栓应镀锌，或用其他具有相同耐腐蚀的材料制造。

6.4.2 螺母

      螺母的机械性能应符合GB/T 3098.2中螺母规定的8级要求，螺纹公差6H。螺母应镀锌，或用其他具有相同耐腐蚀的材料制造。

6.5 橡胶密封圈材料性能

6.5.1 橡胶密封圈使用的材料不应含有对其使用寿命及对输送管路和零配件有危害的物质。

6.5.2 橡胶密封圈按7.2的规定进行试验，橡胶的物理性能应符合表1～表4的规定。

6.5.3 橡胶密封圈若采用其他材料制造，应符合其相应的物理机械性能。

6.6 真空度（负压密封性）

      沟槽式管接件按7.3的规定进行试验，在真空度达到0.08 MPa时，保持5min，应无真空压损失。
