GB 5135.9-2018 自动喷水灭火系统 第9部分:早期抑制快速响应(ESFR)喷头

  • 发表时间:2022-11-04
  • 来源:共立消防
  • 人气:

1 范围

      GB 5135的本部分规定了早期抑制快速响应(ESFR)喷头的分类、公称动作温度、颜色标志、型号规格、要求、试验方法、检验规则和包装、运输、贮存等。

      本部分适用于公称流量系数K202(下垂型和直立型)、K242(下垂型和直立型)、K323(下垂型)、K 363(下垂型)的早期抑制快速响应(ESFR)喷头,其他类型的早期抑制快速响应(ESFR)喷头可参照本部分。

      本部分不适用于特殊应用喷头。

2 规范性引用文件

      下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

      GB 5135.1 自动喷水灭火系统 第1部分:洒水喷头

      GB/T 7306.2 55°密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹

      GB/T 9969.1 工业产品使用说明书 总则

      GB/T 31431-2015 灭火系统A类火试验用标准燃烧物

3 术语和定义

      GB 5135.1界定的以及下列术语和定义适用于本文件。

3.1

      传导系数 conductivity factor

      C

      喷头的热敏感元件与其固定件之间热传导能力的度量。

      注:单位为(米每秒)/[(m/s)/]。

3.2

      实际洒水密度 actual delivered density

      ADD

      穿透火羽流到达燃烧物表面的洒水密度。

3.3

      早期抑制 early suppression

      自动喷水灭火系统在火灾初期即使只启动少数喷头就能有足够的水迅速作用于火,将火扑灭或抑制火至可接受的程度。

3.4

      早期抑制快速响应(ESFR)喷头 early suppression fast response(ESFR) automatic sprinkler 在热作用下,热敏感元件在预定的温度范围内自行启动后,将水以一定的形状和密度分布在设计的保护面积上,以达到早期抑制效果的一种洒水喷头(以下简称为ESFR喷头)。

4 分类

4.1 根据热敏感元件分类

4.1.1 易熔元件型ESFR喷头

      通过易熔元件合金受热熔化而开启的ESFR喷头。

4.1.2 玻璃球型ESFR 喷头

      通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的ESFR喷头。

4.2 根据安装位置分类

4.2.1 下垂型 ESFR喷头

      下垂安装,水流向下冲向溅水盘的ESFR喷头。

4.2.2 直立型 ESFR喷头

      直立安装,水流向上冲向溅水盘的ESFR喷头。

5 公称动作温度、颜色标志和型号规格

5.1 公称动作温度和颜色标志

      ESFR喷头的公称动作温度和颜色标志见表1。

表1 公称动作温度和颜色标志

玻璃球型ESFR喷头

易熔元件型ESFR喷头

公称动作温度℃

工作液颜色

公称动作温度℃

轭臂颜色

68

68~74

无色标

93

绿

93~104

5.2 型号规格

5.2.1 ESFR喷头的型号规格由产品类别代号、公称流量系数、公称动作温度、安装形式代号、自定义代号等部分组成。

5.2.2 产品类别代号为ESFR,表示早期抑制快速响应喷头。

5.2.3 下垂型 ESFR喷头的安装形式代号为P,直立型ESFR喷头的安装形式代号为U。

5.2.4 自定义代号由制造商规定,可用于表征热敏感元件的类型、产品特殊结构等信息,由大写英文字母、阿拉伯数字或其组合构成,字符不宜超过3个。

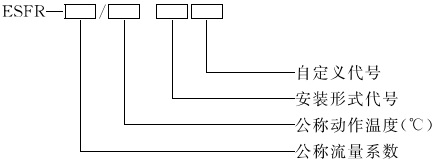

5.2.5 ESFR喷头的型号标记如下:


      示例1:ESFR-202/68 ℃ P Q2.5,表示公称流量系数为202、公称动作温度为68℃、下垂式安装、热敏感元件为Φ2.5mm玻璃球的ESFR喷头。

      示例2:ESFR-363/74 ℃ U Y,表示公称流量系数为363,公称动作温度为74℃、直立式安装、热敏感元件为易熔合金的ESFR喷头。

6 要求

6.1 整体要求

6.1.1 ESFR喷头在设计和制造上应保证其不能被轻易调整、拆卸和重装。

6.1.2 ESFR喷头出水口的密封不应使用橡胶密封件。

6.2 接口螺纹

      ESFR喷头的接口螺纹应符合GB/T 7306.2的规定。

6.3 外观与标志

6.3.1 ESFR喷头的外表面应均匀一致,无明显的磕碰伤痕及变形,表面涂镀层应完整美观。

6.3.2 ESFR喷头在其溅水盘或本体上至少应标记型号规格、制造商的名称(代号)或商标、生产年代等。所有标记应为永久性标记且标志正确、清晰。

6.4 水压密封和耐水压强度性能

6.4.1 按7.3.1规定的方法进行试验,ESFR喷头在整个试验过程中应无渗漏。

6.4.2 按7.3.2规定的方法进行试验,ESFR喷头应无变形或破坏。

6.5 流量系数

6.5.1 ESFR喷头的流量系数K按式(1)计算。


      式中:

      Q-ESFR喷头流量,单位为升每分钟(L/min);

      P-ESFR喷头入口处压力,单位为兆帕(MPa)。

6.5.2 按7.4规定的方法进行试验,ESFR喷头的平均流量系数K应符合表2的规定,且超出规定范围的试验数据点不超过1个。



以上为标准部分内容,可点击下方链接下载标准原文:

下载地址:《GB 5135.9-2018 自动喷水灭火系统 第9部分:早期抑制快速响应(ESFR)喷头
